Вы сталкиваетесь с выбором метода сборки, когда разрабатываете электронное устройство. Поверхностный монтаж влияет на компактность, стоимость и ремонтопригодность изделия. Например, если сравнить разные методы, вы увидите отличия:

Сегодня плюсы и минусы SMT становятся особенно заметны на фоне роста локализации производства и внедрения цифровых технологий. Вы должны учитывать эти аспекты, чтобы выбрать подходящий способ монтажа.

Основные Выводы

• Поверхностный монтаж (SMT) позволяет создавать компактные и легкие устройства, что особенно важно для современных гаджетов.
• Автоматизация процесса сборки с использованием SMT снижает затраты на производство и ускоряет выпуск продукции.
• Сложность ремонта SMT-компонентов требует специальных навыков и оборудования, что может увеличить стоимость обслуживания.
• Выбор метода монтажа зависит от требований к устройству, условий эксплуатации и доступности компонентов.
• SMT оптимален для массового производства, тогда как альтернативные методы лучше подходят для мощных или специфических деталей.

Плюсы и минусы поверхностного монтажа

Преимущества SMT

Когда ты выбираешь поверхностный монтаж, ты получаешь сразу несколько важных преимуществ:

• Ты можешь создавать очень маленькие и легкие устройства. Миниатюризация достигается за счет использования компактных компонентов и возможности размещать их с обеих сторон печатной платы.
• Ты экономишь место на плате. Высокая плотность монтажа позволяет уместить больше элементов на меньшей площади.
• Ты ускоряешь процесс сборки. Автоматизация монтажа снижает трудоемкость и уменьшает количество ошибок.
• Ты снижаешь себестоимость производства. Меньшие размеры плат и автоматизация уменьшают расходы на материалы и работу.
• Ты получаешь лучшие электрические характеристики. Короткие выводы компонентов уменьшают паразитные ёмкости и индуктивности, что улучшает передачу сигналов.
• Ты можешь легко снимать и устанавливать компоненты при необходимости, не повреждая плату.

Обрати внимание: компактность и автоматизация делают SMT особенно выгодным для массового производства современных гаджетов и бытовой техники.

Недостатки SMT

Однако у этой технологии есть и свои ограничения, которые важно учитывать:

• Ты сталкиваешься со сложностью процесса. Монтаж SMD-компонентов требует опыта и специальных навыков.
• Ты можешь столкнуться с трудностями при ремонте. Из-за маленьких размеров компонентов их сложно заменить вручную.
• Ты должен использовать специальное оборудование для пайки и контроля качества.
• Ты рискуешь повредить компоненты при перегреве или механическом воздействии. SMD-элементы чувствительны к статическому электричеству и температуре.
• Ты можешь заметить, что механическая прочность соединений ниже, чем у традиционных методов. Компоненты держатся только на контактных площадках.
• Ты ограничен в выборе компонентов. Не все элементы доступны в SMD-исполнении, особенно мощные детали.

Плюсы и минусы поверхностного монтажа зависят от задач, которые ты решаешь. Если тебе важны компактность, скорость и экономия, SMT будет лучшим выбором. Если же ты ценишь простоту ремонта и универсальность, стоит рассмотреть альтернативные методы.

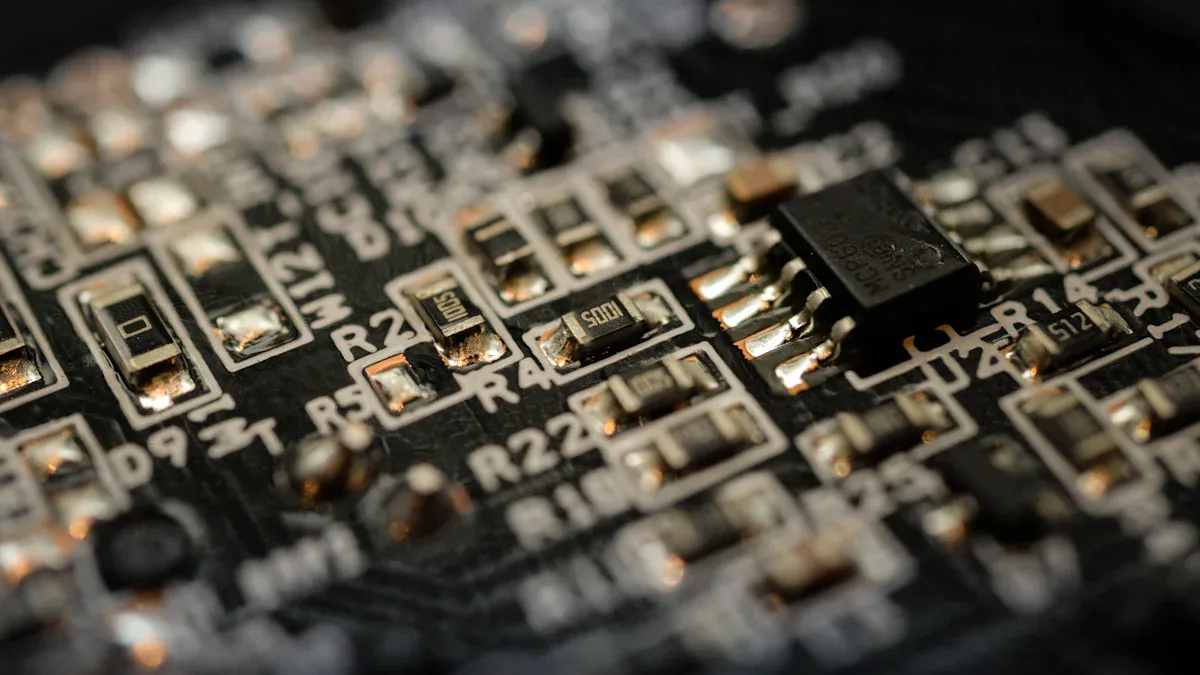

Преимущества поверхностного монтажа

Миниатюризация

Ты можешь создавать очень маленькие устройства, если используешь SMT. Современные компоненты становятся меньше, а значит, ты экономишь место на плате. Это важно для смартфонов, носимых гаджетов и другой компактной техники. Посмотри на таблицу, чтобы понять, как SMT помогает уменьшить размеры:

Компактность устройств

Ты можешь уменьшить размеры конечных изделий, потому что SMT позволяет размещать компоненты с обеих сторон платы. Малые размеры деталей и высокая плотность компоновки делают устройства легче и тоньше. Это особенно важно для портативной электроники.

Высокая плотность монтажа

Ты получаешь возможность разместить больше элементов на одной плате. Сравни параметры:

Высокая плотность — один из главных плюсов и минусов SMT, ведь она позволяет делать сложные схемы компактными, но иногда затрудняет ремонт.

Автоматизация сборки

Ты можешь автоматизировать почти все этапы производства. На современных линиях работают роботы, которые устанавливают компоненты со скоростью до 100 тысяч штук в час. Процесс включает:

• Автоматический контроль нанесения паяльной пасты.
• Установку компонентов машинами.
• Групповую пайку в печах.
• Автоматическую оптическую инспекцию.

Это ускоряет выпуск продукции и снижает количество ошибок.

Экономия затрат

Ты снижаешь расходы на производство. Компактная конструкция уменьшает количество деталей. Автоматизация сокращает затраты на ручной труд и ускоряет выпуск изделий. Упрощение процессов помогает экономить на метрологической аттестации.

Улучшение электрических характеристик

Ты получаешь лучшие электрические параметры. Короткие выводы компонентов уменьшают паразитные ёмкости и индуктивности. Это важно для работы на высоких частотах и мощностях. Устройства становятся стабильнее и эффективнее.

Используя SMT, ты получаешь современные, компактные и производительные устройства, которые легко выпускать большими партиями.

Минусы и ограничения SMT

Сложность ремонта

Ты быстро замечаешь, что ремонт плат с поверхностным монтажом требует особых навыков. Маленькие размеры компонентов затрудняют замену деталей вручную. Даже небольшая ошибка может привести к повреждению платы. Если сравнить с традиционным монтажом, ты увидишь, что стоимость устранения дефекта возрастает в 10 раз на каждом этапе. Посмотри на таблицу, чтобы понять, как это влияет на обслуживание:

Обрати внимание: сложность пайки, механическая прочность, тепловое наследование и точность позиционирования — главные проблемы при ремонте SMT.

Требования к оборудованию

Ты не сможешь обойтись без современного оборудования. Для SMT нужны станки для нанесения паяльной пасты, машины для установки компонентов, рефлоу-печи, системы оптической и рентгеновской инспекции, а также устройства для очистки. Вот основные требования:

• Высокая точность и плотность размещения компонентов.
• Автоматизация всех этапов производства.
• Хорошие электрические характеристики за счет коротких выводов.

Без такого оборудования ты не сможешь обеспечить качество и скорость сборки.

Ограничения по мощности

Ты сталкиваешься с ограничениями по мощности. Не все мощные компоненты доступны в SMD-исполнении. Если тебе нужно использовать детали, которые выделяют много тепла, SMT может не подойти. Паяльные перемычки, пустоты в припое и несовмещенные компоненты часто становятся критичными при проектировании сложных устройств.

Механическая прочность

Ты должен помнить, что механическая прочность соединений SMT ниже, чем у сквозного монтажа. Прочность соединения составляет только 52–75% от прочности ленты. Исследования показывают, что угловые выводы подвержены отказам из-за деформации. Локальная кривизна платы и температура также влияют на надежность. Например, устойчивость компонентов снижается при температуре ниже -30 °C и выше 95 °C.

Ограничения по компонентам

Ты не всегда найдешь нужный компонент в SMD-исполнении. Некоторые детали, особенно мощные или специфические, выпускаются только для сквозного монтажа. Это ограничивает твои возможности при проектировании. Также ты можешь столкнуться с отсутствием компонентов, смещением деталей или дефектами пайки.

Если ты выбираешь SMT, обязательно учитывай плюсы и минусы этой технологии для своего проекта.

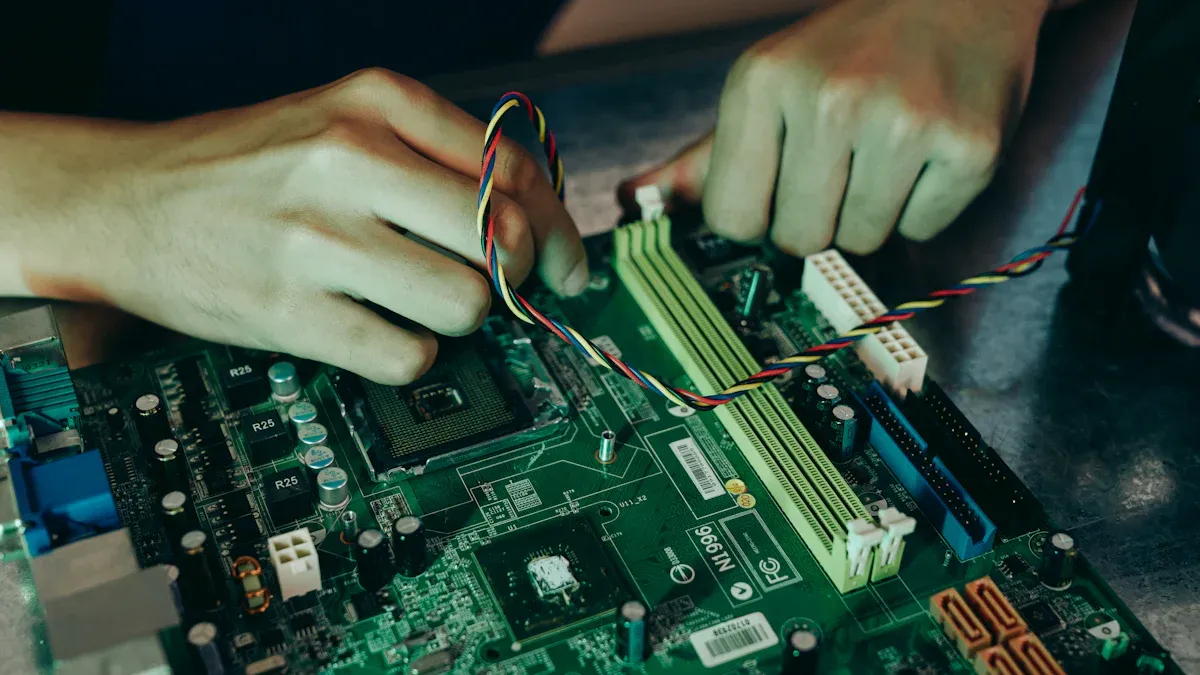

Сравнение с альтернативами

Когда выбирать SMT

Ты можешь выбрать поверхностный монтаж, если хочешь получить компактное и современное устройство. Этот метод хорошо подходит для массового производства, когда тебе нужно собрать много одинаковых плат. Ты экономишь время и деньги, если используешь автоматизированные линии. SMT помогает уменьшить размеры изделий и повысить плотность компонентов на плате.

Ты получаешь наибольшую выгоду от SMT, если твой проект требует высокой производительности и быстрой передачи данных. Например, если один блок схемы создает данные для другого, SMT ускоряет работу устройства. Ты можешь использовать этот метод, если потоки данных не мешают друг другу и работают согласованно. В таких случаях SMT помогает улучшить производительность и снизить затраты.

Совет: если тебе важны компактность, скорость сборки и экономия, выбирай SMT для своего проекта.

Когда предпочтительнее другие методы

В некоторых ситуациях лучше выбрать альтернативные методы монтажа. Ты можешь использовать сквозной монтаж, если работаешь с мощными компонентами или тебе нужна высокая механическая прочность. Такой способ подходит для устройств, которые будут работать в сложных условиях или подвергаться вибрациям.

Ты должен обратить внимание на несколько факторов, которые влияют на выбор технологии монтажа:

1. Условия эксплуатации устройства. Если твое изделие будет работать при высоких нагрузках или в агрессивной среде, лучше выбрать более прочный метод.
2. Требования к габаритам. Если размеры не критичны, можно использовать традиционный монтаж.
3. Серийность производства. Для мелких партий ручная сборка может быть выгоднее.
4. Доступность компонентов. Не все детали доступны в SMD-исполнении.
5. Бюджет проекта. Иногда альтернативные методы дешевле для небольших объемов.

Ты можешь сравнить плюсы и минусы каждого способа и выбрать тот, который лучше всего подходит для твоих задач.

Ты выбираешь метод монтажа, исходя из задач, бюджета и требований к изделию. Поверхностный монтаж дает компактность, автоматизацию и улучшает качество сборки. Ты сталкиваешься с ограничениями по ремонту и компонентам. Эксперты советуют учитывать техническую документацию и цели применения.

• Автоматизация SMT повышает эффективность производства.
• Качество устройств растет благодаря современным технологиям.
• Выбор оборудования зависит от особенностей проекта.

Поверхностный монтаж оптимален для функциональных и компактных устройств, а выводной монтаж подходит для надежных многослойных плат.

FAQ

Какие устройства чаще всего используют поверхностный монтаж?

Ты часто встречаешь SMT в смартфонах, ноутбуках, телевизорах и бытовой технике. Производители выбирают этот метод для компактных и легких устройств. SMT также применяют в автомобильной электронике и медицинских приборах.

Можно ли паять SMD-компоненты вручную?

Ты можешь паять SMD-компоненты паяльником или феном. Для этого нужны специальные инструменты и опыт. Ручная пайка подходит для ремонта или прототипирования, но не для массового производства.

Какие ошибки чаще всего возникают при SMT?

Ты можешь столкнуться с такими ошибками:

• Смещение компонентов
• Недостаток или избыток паяльной пасты
• Холодная пайка
• Короткое замыкание между выводами

Как проверить качество монтажа SMT?

Ты используешь автоматическую оптическую инспекцию (AOI) или рентген. Для домашней проверки подойдёт увеличительное стекло. Ты ищешь смещения, трещины, дефекты пайки и короткие замыкания.

Какие компоненты нельзя установить поверхностным монтажом?

Ты не сможешь установить крупные трансформаторы, мощные разъёмы или некоторые электромеханические детали. Для них используют сквозной монтаж.
