сборка smt

В этой статье мы подробно рассмотрим процесс сборки SMT, начиная от подготовки компонентов и заканчивая контролем качества готовой продукции. Вы узнаете о ключевых этапах, используемом оборудовании, технологических особенностях и лучших практиках в этой области. Мы предоставим практические советы, примеры и ресурсы, которые помогут вам оптимизировать процесс сборки SMT и достичь максимальной эффективности.

Что такое SMT и зачем она нужна?

Сборка SMT (Surface Mount Technology) – это современная технология монтажа электронных компонентов на поверхность печатной платы. В отличие от традиционной технологии монтажа в отверстия (THT), SMT предполагает установку компонентов непосредственно на контактные площадки платы.

Преимущества SMT:

• Уменьшение размеров и веса электронных устройств.
• Повышение плотности монтажа компонентов.
• Снижение стоимости производства.
• Улучшение электрических характеристик.

ООО Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ), https://www.kingfieldpcb.ru/, специализируется на производстве печатных плат и предлагает услуги по сборке SMT, обеспечивая высокое качество и надежность вашей продукции.

Основные этапы сборки SMT

Процесс сборки SMT включает в себя несколько основных этапов:

1. Подготовка компонентов

Перед началом сборки SMT необходимо подготовить все компоненты. Это включает в себя распаковку компонентов, проверку их качества, а также подготовку к автоматизированной установке.

2. Нанесение паяльной пасты

Паяльная паста наносится на контактные площадки печатной платы с помощью трафарета. Трафарет изготавливается в соответствии с конструкцией платы и обеспечивает точное нанесение пасты.

3. Установка компонентов

Компоненты устанавливаются на плату с помощью автоматических установщиков (pick-and-place machines). Эти машины обеспечивают высокую точность и скорость установки.

4. Пайка

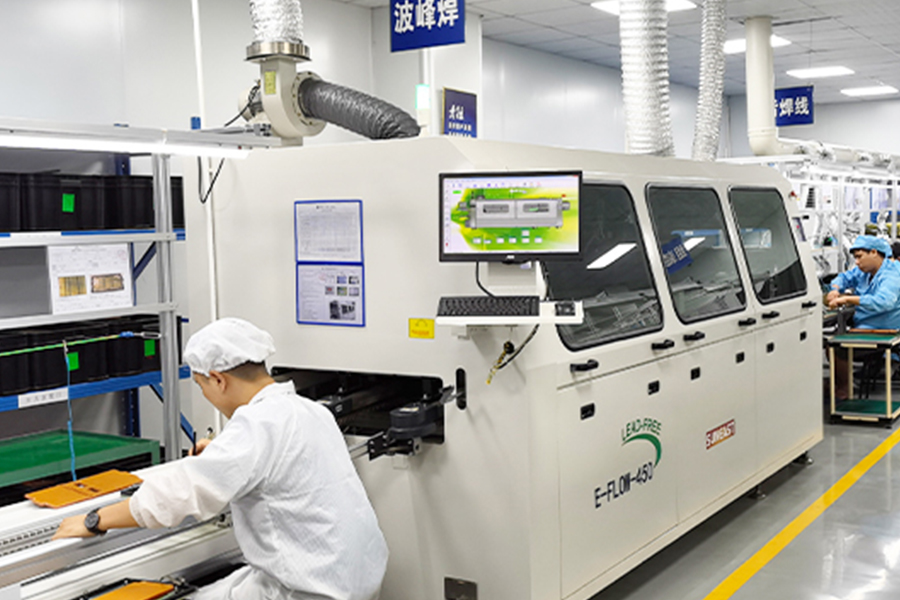

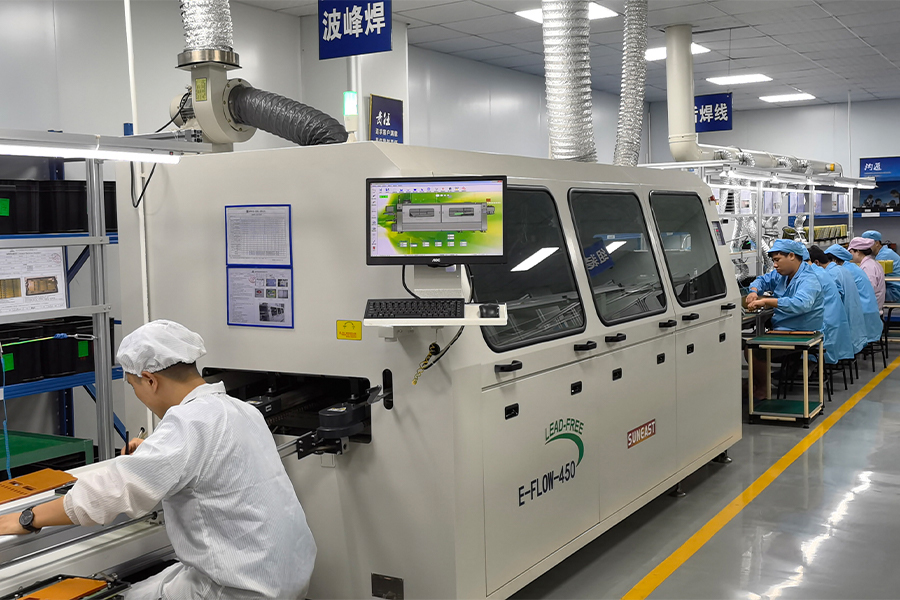

После установки компонентов плата подвергается пайке. Существует несколько методов пайки, включая пайку оплавлением в печи и пайку волной припоя.

5. Очистка платы

После пайки плата очищается от остатков флюса и других загрязнений. Это необходимо для обеспечения надежности работы устройства.

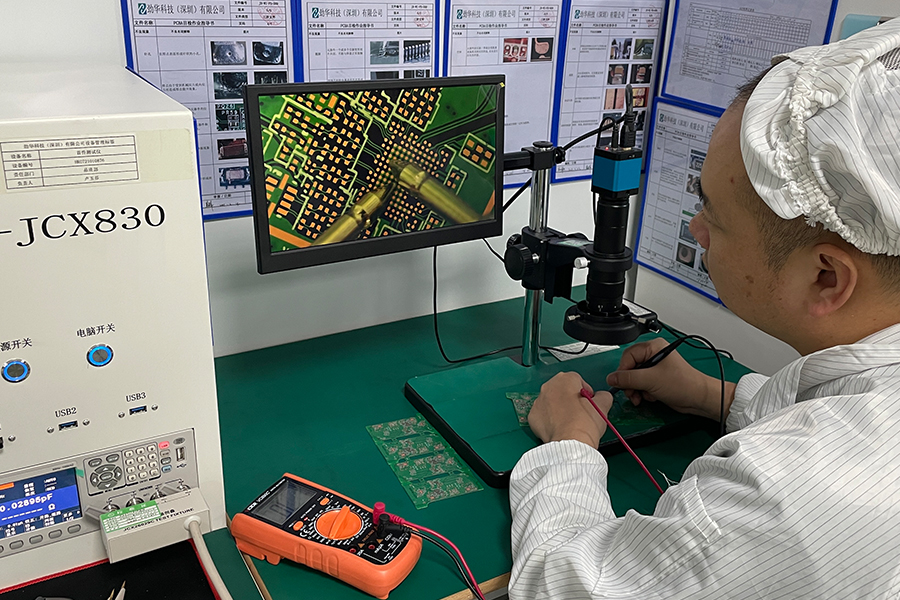

6. Контроль качества

На заключительном этапе осуществляется контроль качества сборки SMT. Это включает в себя визуальный осмотр, автоматическую оптическую инспекцию (AOI) и функциональное тестирование.

Оборудование для сборки SMT

Для сборки SMT используется следующее оборудование:

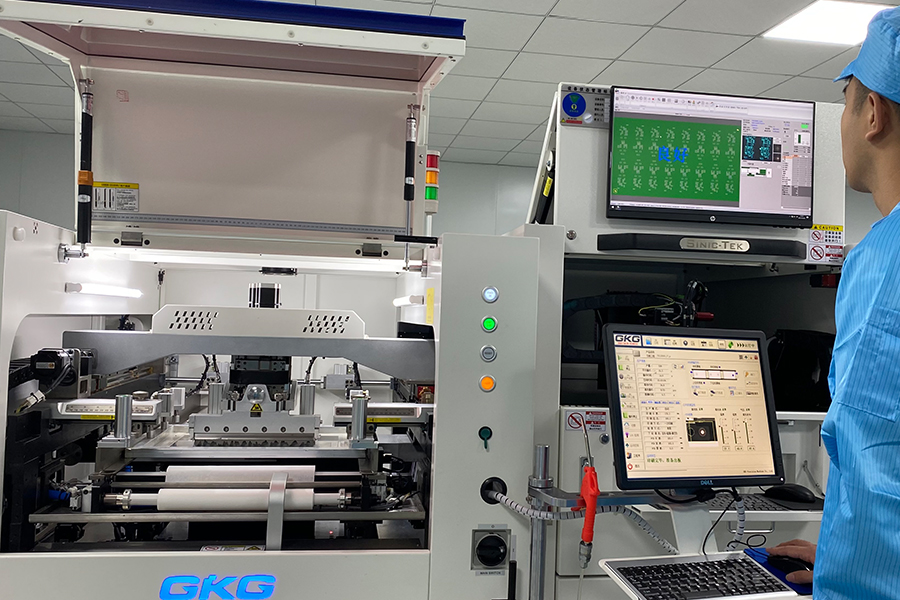

1. Трафаретный принтер

Применяется для нанесения паяльной пасты на печатную плату.

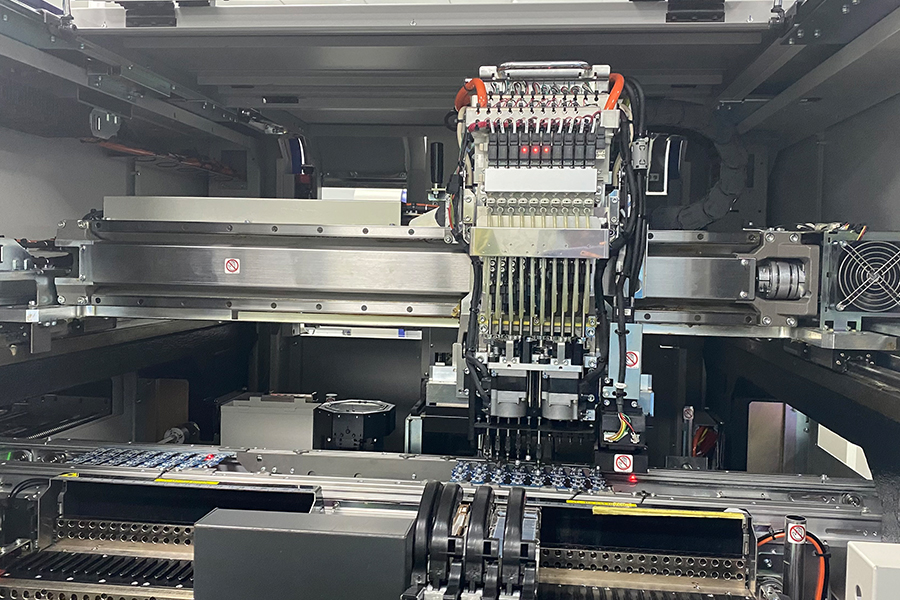

2. Автоматический установщик компонентов (pick-and-place machine)

Устанавливает компоненты на плату с высокой скоростью и точностью.

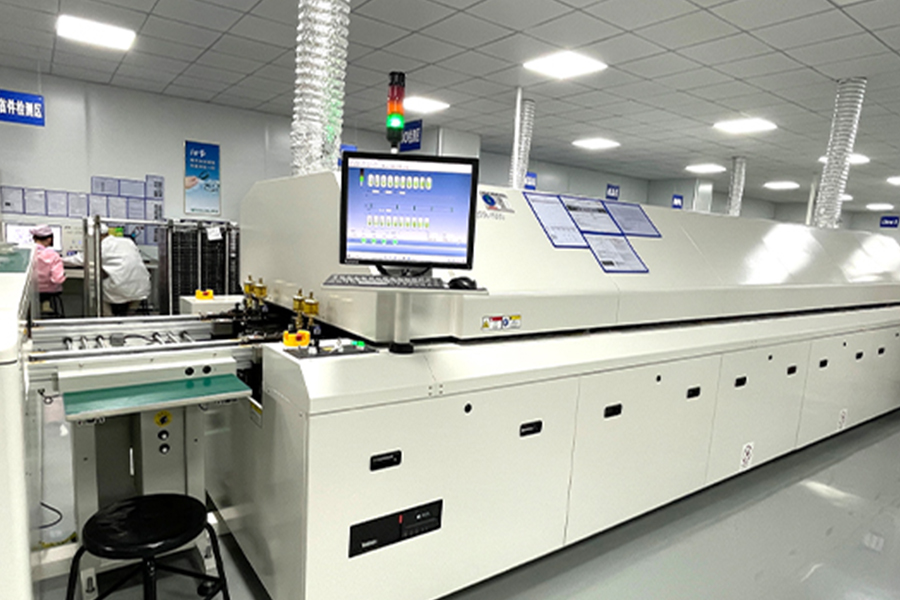

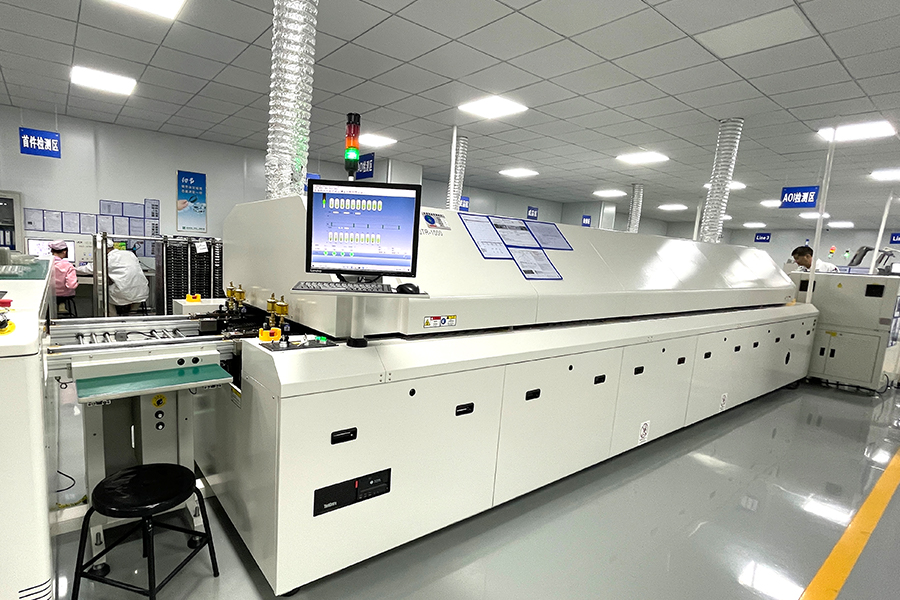

3. Печь оплавления

Используется для оплавления паяльной пасты и пайки компонентов.

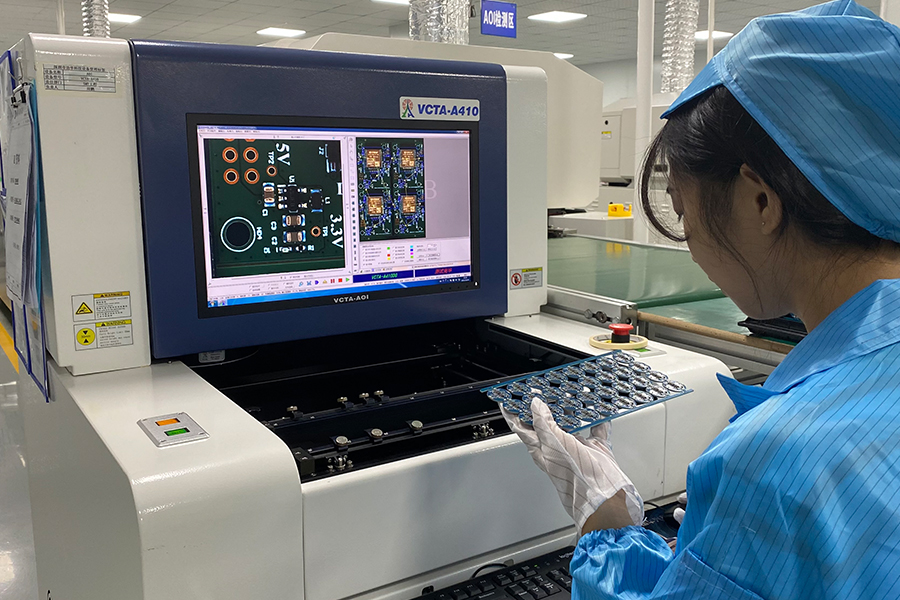

4. Автоматическая оптическая инспекция (AOI)

Проверяет качество пайки и установки компонентов.

5. Система тестирования

Проводит функциональное тестирование собранных плат.

Технологии и материалы, используемые в SMT

В сборке SMT используются различные технологии и материалы:

1. Паяльные пасты

Паяльные пасты состоят из припоя в виде порошка, флюса и растворителя. Выбор паяльной пасты зависит от типа компонентов, платы и требований к надежности.

2. Компоненты

Для сборки SMT используются различные компоненты, включая резисторы, конденсаторы, интегральные схемы (микросхемы) и другие.

3. Печатные платы

Печатные платы изготавливаются из различных материалов, включая FR-4 и керамику. Выбор материала зависит от требований к электрическим характеристикам, температуре и другим параметрам.

Лучшие практики в сборке SMT

Чтобы достичь высокого качества сборки SMT, необходимо соблюдать следующие лучшие практики:

• Использовать качественные компоненты и материалы.
• Тщательно контролировать процесс нанесения паяльной пасты.
• Оптимизировать параметры пайки.
• Регулярно обслуживать и калибровать оборудование.
• Проводить тщательный контроль качества.

Примеры и кейсы

Рассмотрим несколько примеров применения сборки SMT:

Пример 1: Сборка печатной платы для смартфона

В смартфонах используется большое количество компонентов SMT, что позволяет уменьшить размер и вес устройства.

Пример 2: Сборка печатной платы для промышленного оборудования

Для промышленного оборудования требуется высокая надежность и долговечность, поэтому сборка SMT является оптимальным решением.

Заключение

Сборка SMT – это сложный, но важный процесс в производстве электроники. Соблюдение всех этапов и использование качественных материалов и оборудования обеспечивают высокое качество и надежность готовой продукции. ООО Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ), https://www.kingfieldpcb.ru/, предлагает полный спектр услуг по сборке SMT, гарантируя профессиональный подход и высокое качество.
