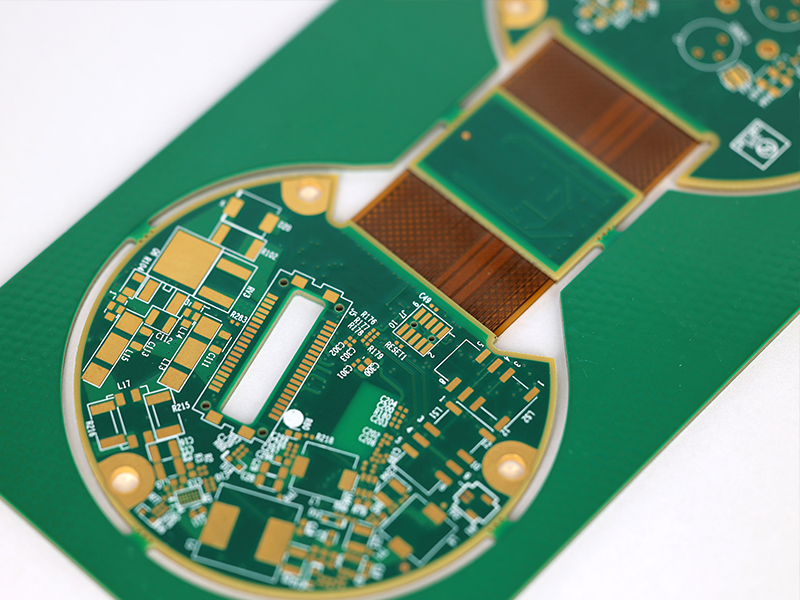

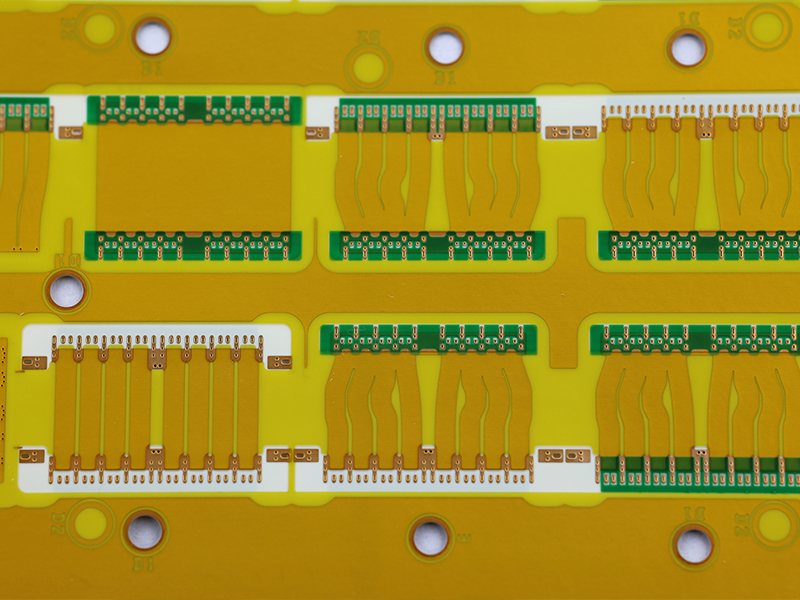

Жестко-гибкая печатная плата

Преимущества производства гибко-жёстких печатных плат

Экспертное производство жестко-гибких печатных плат: мы обладаем большим опытом в производстве высоконадежных жестко-гибких печатных плат.

Поддержка сложных конструкций: мы предлагаем многослойные, высокоплотные жестко-гибкие печатные платы, которые идеально подходят для сложных электронных продуктов.

Гибкая настройка: мы предоставляем гибкую настройку в соответствии с требованиями заказчика, учитывая различные формы и функциональные особенности.

Высокая надежность и долговечность: строгие процессы производства и тестирования гарантируют, что наши продукты надежно работают в самых суровых условиях.

Почему выбирают нас?

Экспертное производство жестко-гибких печатных плат:

Мы специализируемся на производстве высококачественных жестко-гибких печатных плат, используя многолетний опыт и современное оборудование. Наши жестко-гибкие платы не только имеют отличную структурную надежность, но и обеспечивают превосходные электрические характеристики, что делает их идеальными для компактных и сложных электронных устройств, которые требуют высокой стабильности и точности.

Поддержка сложных конструкций:

Мы предлагаем многослойные жестко-гибкие печатные платы высокой плотности, которые соответствуют требованиям сложных схемных решений и строгих ограничений по пространству. Независимо от того, идет ли речь о промышленных системах управления, медицинских приборах или бытовой электронике, наши продукты отвечают потребностям миниатюризации, высокой производительности и гибких соединений, при этом предоставляя исключительную инженерную и конструкторскую поддержку.

Гибкая настройка:

Для удовлетворения разнообразных потребностей наших клиентов мы предоставляем гибкие услуги по настройке. От выбора материала и толщины до специализированных функциональных конструкций — мы адаптируем решения для жестко-гибких печатных плат в соответствии с конкретными требованиями, обеспечивая оптимальную производительность в различных сферах применения.

Высокая надежность и долговечность:

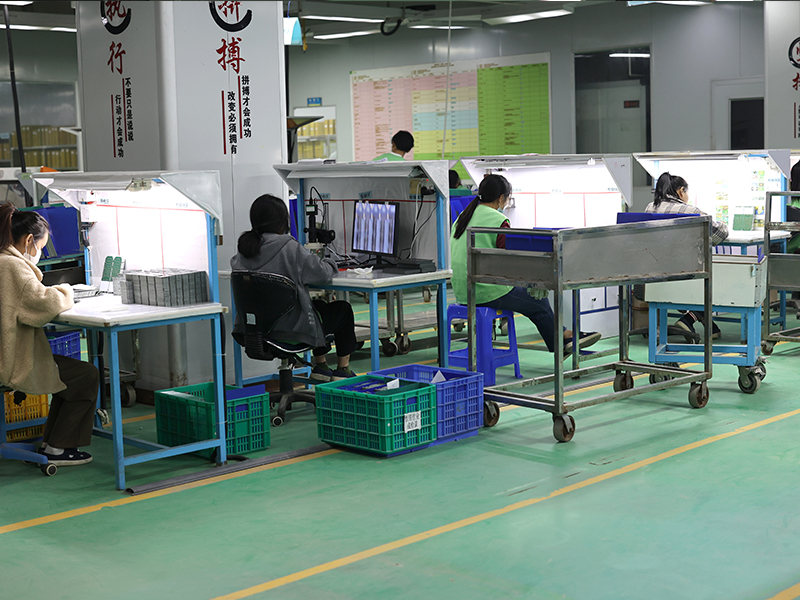

Каждый этап нашего процесса производства жестко-гибких печатных плат проходит строгий контроль качества, чтобы гарантировать высокую надежность и долговечность. Наши изделия подвергаются тщательному тестированию, стабильно работают даже в условиях высоких нагрузок и экстремальных условий, что делает их подходящими для таких требовательных отраслей, как аэрокосмическая промышленность, автомобильная электроника и производство высококачественной бытовой электроники.

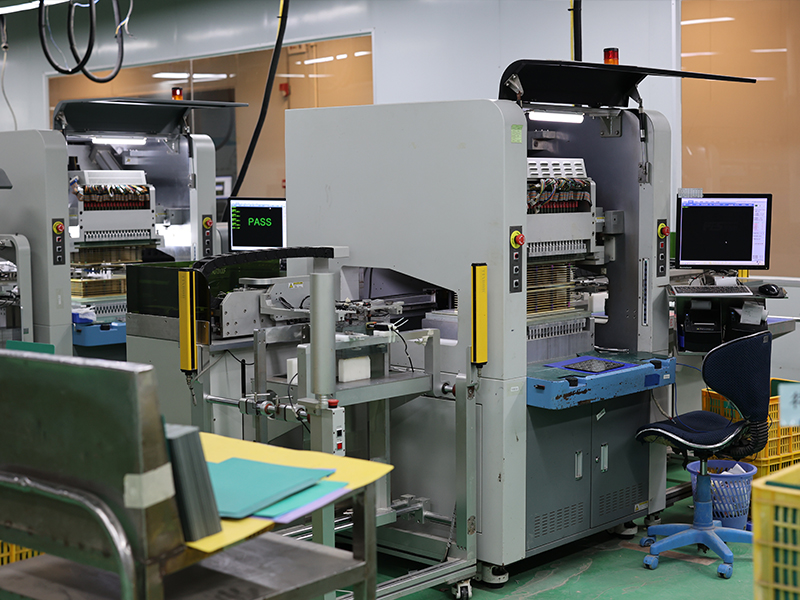

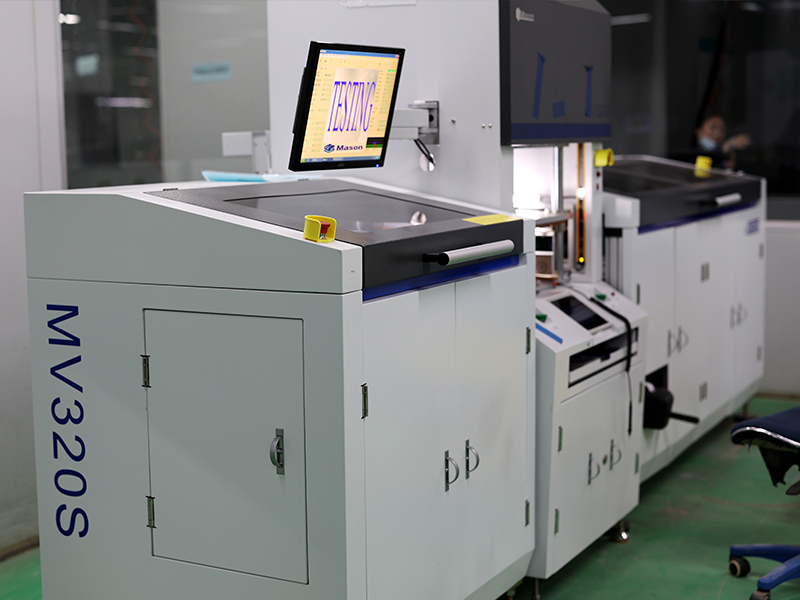

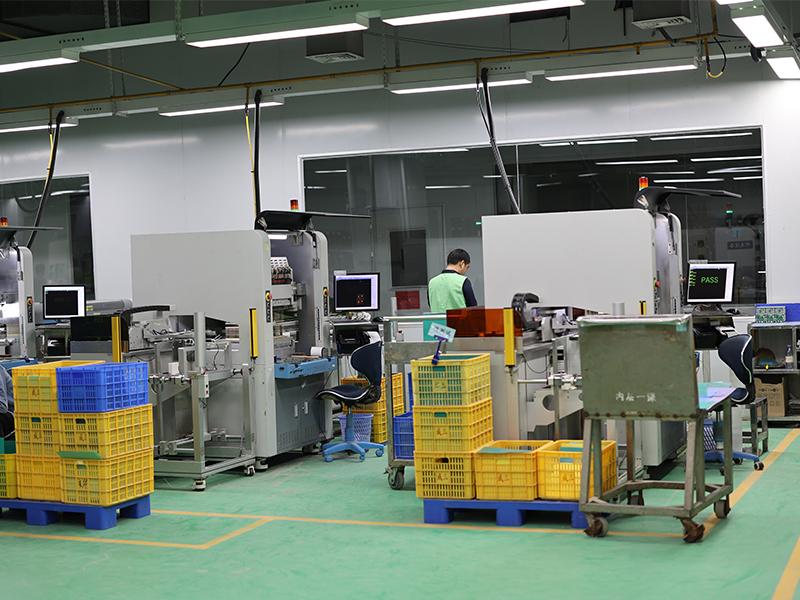

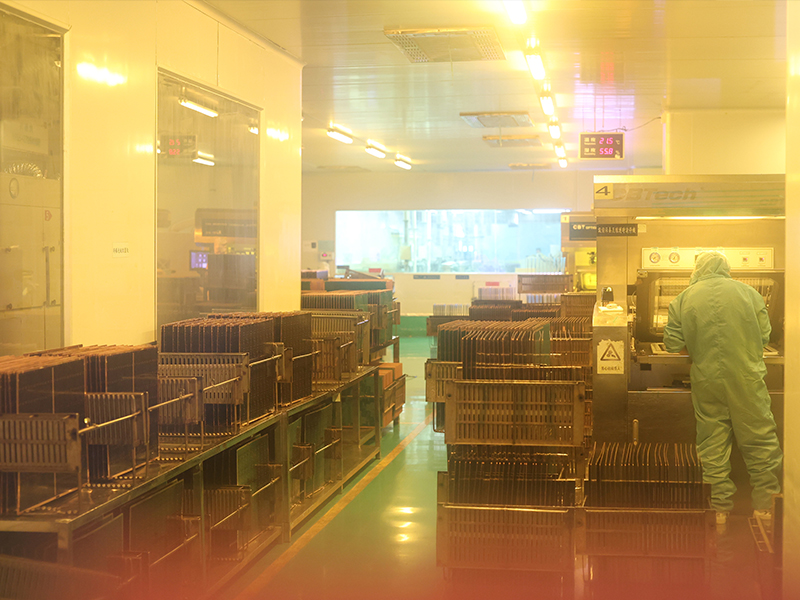

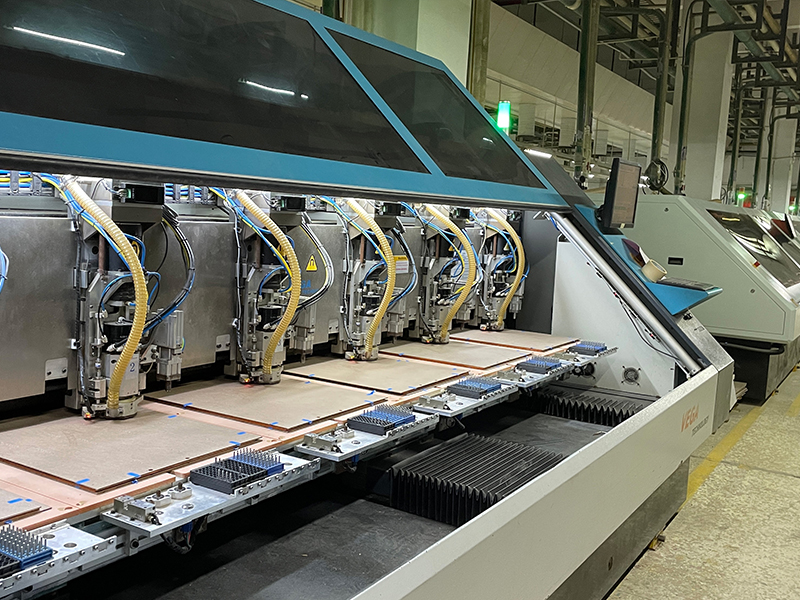

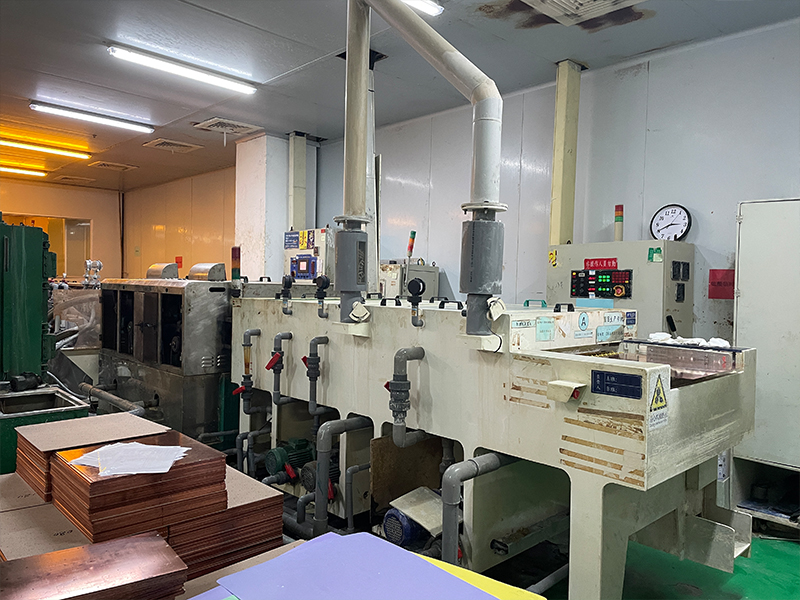

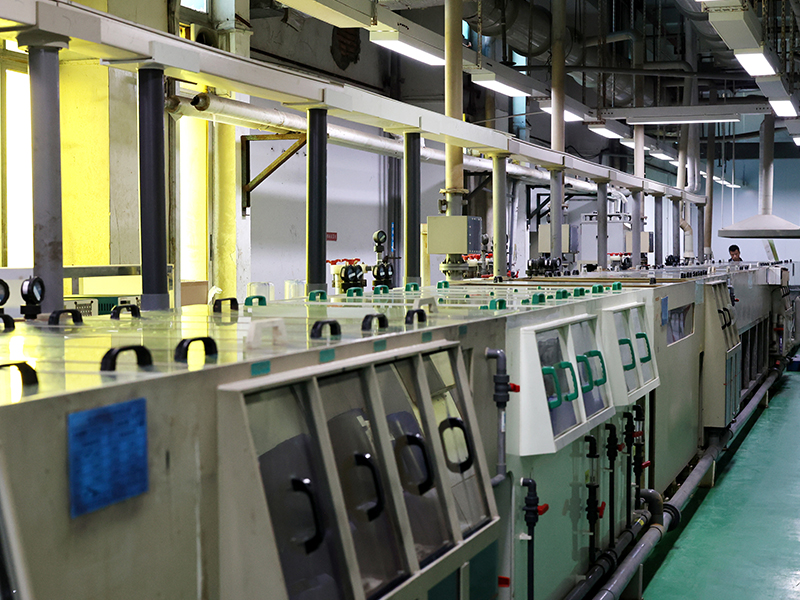

Производственные мощности

Продукт	Жестко-гибкая плата (Rigid-flex)
Материал	FR-4, FPC, высокочастотные материалы
Количество слоев	1-40 слоев
Максимальный размер ламината	500*420 мм
Конечная толщина платы	0.20-6.0 мм
Минимальный размер отверстия	0.075 мм
Отношение сторон	14:01
Ширина/расстояние линии внутреннего слоя	0.05 мм
Толщина меди (внутренние слои)	1/6oz - 1oz
Минимальная толщина диэлектрического слоя	20 мкм
Толщина меди (наружные слои)	1/3oz - 1oz
Расстояние меди до отверстия	0.2 мм
Ширина/расстояние линии внешнего слоя	0.035 мм
Минимальная ширина SMD	0.05 мм
Максимальный диаметр отверстия для пайки	0.5 мм
Ширина полосы маски для пайки	0.075 мм
Точность окончательного размера	±0.1 мм / предел ±0.05 мм
Минимальное расстояние от отверстия до края платы	0.075-0.15 мм
Минимальная точность угла фаски	±3-5°
Точность между слоями	≤0.075 мм (для 1-6 слоев)
Минимальное кольцевое пространство для PTH внутреннего слоя	0.15 мм
Минимальное кольцевое пространство для PTH внешнего слоя	0.15 мм
Поверхностная обработка	OSP, HASL, ENIG, золотые пальцы, покрытие золотом, ENEPIG, IMM TIN, IMM AG
Искажение и перекос/ Деформация и скручивание	0.5% (меньше 45 мкм)

Часто задаваемые вопросы

Какие файлы требуются для производства печатных плат?	Для начала производства печатных плат нам потребуются различные файлы дизайна, включая файлы Gerber, файл спецификации материалов (BOM), сборочные чертежи, предварительные файлы или любые другие файлы с особыми требованиями.
Каково обычно время производства жестко-гибких печатных плат?	Время производства таких плат составляет от 1 до 2 недель; однако оно зависит от индивидуальных требований.
Какие стандарты качества вы соблюдаете для жестко-гибких печатных плат?	Мы производим жестко-гибкие печатные платы, жесткие печатные платы и гибкие печатные платы в соответствии с стандартами UL, ISO-9001, AS 9100, IPC-6012/6013 и MIL.
Какие покрытия вы предлагаете для жестко-гибких печатных плат?	Мы предлагаем покрытия Immersion Ni/Au и OSP. Также предоставляем индивидуальные покрытия или покрытия для жестко-гибких печатных плат.
Какой материал используется для жесткости?	Мы используем FR4, сталь или алюминий.
