Ты часто сталкиваешься с платами, которые работают надежно и долго. Такой результат обеспечивает правильный выбор материала для изготовления ПХД. FR4 — это материал, который идеально подходит для изготовления ПХД благодаря своей прочности, гибкости и способности не проводить электричество. Он не горит и не боится влаги. При изготовлении ПХД с использованием FR4 ты получаешь качественную плату по разумной цене.

Основные Выводы

• FR4 — это прочный и изолирующий материал, который не проводит электричество и защищает схемы от коротких замыканий.
• Материал обладает высокой термической стабильностью и огнестойкостью, что делает его безопасным даже при перегреве.
• FR4 подходит для массового производства благодаря своей доступной цене и простоте обработки.
• Платы на основе FR4 обеспечивают надежность и долговечность, что важно для большинства электронных устройств.
• Выбор FR4 позволяет получить баланс между качеством, надежностью и стоимостью, что делает его идеальным для различных применений.

Ключевые свойства FR4

FR4 — это композитный материал. Его основа — стекловолокно, пропитанное эпоксидной смолой. Такой состав даёт плате прочность, устойчивость к нагреву и отличные изоляционные свойства. Ты получаешь плату, которая не только надёжно работает, но и выдерживает разные условия эксплуатации.

Электроизоляция

Когда ты выбираешь материал для печатной платы, важно, чтобы он не проводил электричество. FR4 отлично справляется с этой задачей. Он защищает электронные компоненты от коротких замыканий и потерь сигнала. Вот основные параметры FR4, которые отвечают за электроизоляцию:

Благодаря этим характеристикам ты можешь быть уверен, что FR4 защитит твои схемы даже при высоких напряжениях.

Механическая прочность и гибкость

FR4 выдерживает большие нагрузки. Ты можешь не бояться, что плата сломается при установке или транспортировке. Материал показывает высокую прочность на разрыв:

Это значит, что FR4 не деформируется и не ломается при обычном использовании. Однако стоит помнить, что FR4 — жёсткий материал. Он хорошо держит форму, но не подходит для гибких плат. Если тебе нужна гибкая или очень тонкая плата, лучше выбрать другой материал, например, полиимид.

• FR4 достаточно жёсткий для большинства электронных устройств.
• При сильном изгибе может треснуть, поэтому не подходит для гибких конструкций.
• Для сложных и тонких плат, где важна гибкость, используют другие материалы.

Огнестойкость и влагостойкость

Ты часто работаешь с устройствами, которые могут нагреваться. FR4 не поддерживает горение и выдерживает высокие температуры. Это делает платы безопасными даже при перегреве компонентов.

Материал не боится влаги. Даже если ты используешь плату во влажной среде, она не потеряет свои свойства. Это особенно важно для устройств, которые работают на улице или в помещениях с высокой влажностью.

Обрати внимание: эпоксидная смола в составе FR4 может содержать вещества, которые вредны для окружающей среды при неправильной утилизации. Поэтому всегда сдавай старые платы на переработку.

Ты видишь, что FR4 сочетает в себе прочность, изоляцию, устойчивость к огню и влаге. Это делает его отличным выбором для большинства электронных устройств.

FR4 и альтернативы

Сравнение с ПТФЭ, керамикой, алюминием

Ты часто сталкиваешься с выбором материала для изготовления ПХД. Каждый материал имеет свои особенности. Посмотри на таблицу, чтобы понять, чем FR4 отличается от других популярных вариантов:

FR4 хорошо подходит для большинства задач. Он обеспечивает баланс между изоляцией, прочностью и ценой. ПТФЭ используют, если тебе нужна стабильная работа на высоких частотах и минимальные потери сигнала. Керамика нужна для работы при высоких температурах, например, в военной или аэрокосмической технике. Алюминий выбирают, если важна высокая прочность и легкость.

Почему FR4 — стандарт для изготовления ПХД

Ты замечаешь, что альтернативные материалы используют реже. Вот почему:

• Обработка ПТФЭ, керамики и алюминия сложнее, чем FR4. Например, некоторые материалы более абразивны и быстро изнашивают инструменты.
• При изготовлении ПХД из альтернативных материалов часто возникают проблемы с влагой и термостабильностью. Это может привести к деформации платы при пайке.
• Цена альтернативных материалов выше, а обработка требует специального оборудования.

Ты выбираешь материал в зависимости от задачи. Если тебе нужна плата для обычной электроники, FR4 — лучший выбор. Он прост в обработке, стоит недорого и подходит для массового производства. Именно поэтому FR4 используют в автомобильной промышленности, промышленной автоматике и для многослойных плат.

Совет: если ты работаешь с высокочастотными сигналами или экстремальными температурами, рассмотрите ПТФЭ или керамику. Для мощных светодиодов и силовой электроники алюминий будет лучшим вариантом.

Изготовление ПХД на основе FR4 остаётся стандартом благодаря простоте, надёжности и доступности. Ты можешь быть уверен, что выбрав FR4, получишь качественную плату для большинства задач.

Влияние FR4 на изготовление ПХД

Надежность и долговечность плат

Ты всегда хочешь, чтобы твоя электроника работала долго и без сбоев. Именно поэтому изготовление ПХД на основе FR4 стало стандартом для большинства устройств. Этот материал обеспечивает высокую надежность даже в сложных условиях. Вот какие свойства FR4 помогают платам служить дольше:

• Высокое удельное объемное и поверхностное сопротивление. Это защищает цепи от коротких замыканий.
• Низкий тангенс угла диэлектрических потерь. Ты получаешь минимальные потери энергии, а значит, меньше нагрева и выше стабильность работы.
• Диэлектрическая проницаемость FR4 обеспечивает предсказуемую скорость сигнала. Это важно для сложных схем и быстрой передачи данных.

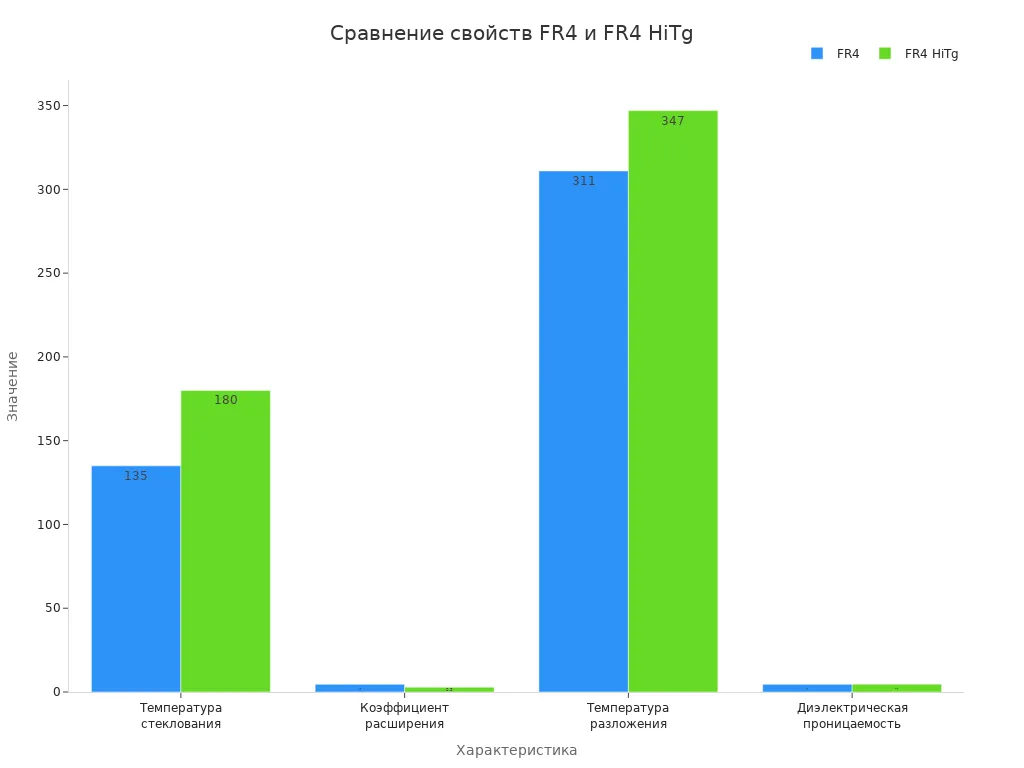

Для промышленных задач часто используют ламинаты с высоким Tg (температурой стеклования). Такие платы выдерживают большие температуры и нагрузки. Сравни обычный FR4 и FR4 HiTg:

Ты видишь, что платы на FR4 HiTg лучше подходят для высокотемпературных процессов и бессвинцовой пайки. Это снижает риск дефектов и увеличивает срок службы.

Массовое производство и экономичность

Изготовление ПХД на FR4 выгодно для массового производства. Ты получаешь сразу несколько преимуществ:

• Доступная стоимость материала. FR4 — один из самых экономичных вариантов для плат.
• Хорошая механическая прочность. Платы не ломаются при сборке и транспортировке.
• Отличные электрические характеристики. Ты можешь использовать FR4 для большинства бытовых и промышленных устройств.
• Оптимизация размеров плат. Это экономит место и упрощает сборку.
• Сокращение времени на проектирование и производство. Ты быстрее запускаешь новые устройства в серию.

Ламинаты с высоким Tg дополнительно снижают производственные затраты. Они уменьшают вероятность брака и повреждений при пайке, особенно если ты используешь бессвинцовую технологию. Это значит, что изготовление ПХД становится еще более выгодным.

Ты выбираешь FR4, если хочешь получить баланс между качеством, надежностью и стоимостью. Такой подход снижает количество отказов и увеличивает срок службы плат.

Изготовление ПХД на FR4 позволяет тебе выпускать надежные и долговечные устройства, не увеличивая себестоимость продукции.

Ты выбираешь FR4, если хочешь получить надежную и долговечную плату для большинства задач. Этот материал сочетает в себе:

• отличную термическую стабильность и огнестойкость,
• высокую механическую прочность,
• хорошие электроизоляционные свойства.

FR4 используют в смартфонах, ноутбуках, автомобилях, медицинском и промышленном оборудовании. Производители ценят его за простоту обработки и низкую стоимость.

Ты получаешь баланс между качеством, надежностью и ценой. FR4 остается лучшим выбором для широкого спектра применений, несмотря на наличие альтернатив.

Часто задаваемые вопросы

Что такое FR4?

FR4 — это композит из стекловолокна и эпоксидной смолы. Ты получаешь прочный и изолирующий материал для печатных плат. Он не горит и не боится влаги.

Можно ли использовать FR4 для гибких плат?

Ты не сможешь сделать гибкую плату из FR4. Этот материал жёсткий. Для гибких плат лучше выбрать полиимид или другие специальные материалы.

Почему FR4 так популярен?

Ты выбираешь FR4, потому что он сочетает прочность, изоляцию и доступную цену. Производители легко обрабатывают этот материал. Он подходит для массового производства.

Вреден ли FR4 для окружающей среды?

Старые платы на FR4 могут содержать опасные вещества. Ты должен сдавать их на переработку. Это помогает защитить природу.

Где применяют платы на FR4?

Ты найдёшь платы на FR4 в телефонах, компьютерах, автомобилях и бытовой технике. Этот материал подходит для большинства электронных устройств.
