Ты часто сталкиваешься с задачей управления большими токами или теплом в современных электронных устройствах. Толстый медный ПХД — это печатная плата с увеличенной толщиной медного слоя, которая помогает решать такие задачи. Эта технология обеспечивает стабильную работу оборудования даже при высоких нагрузках. Посмотри на основные характеристики:

Производители выбирают такие платы, потому что они выдерживают сложные условия, помогают контролировать и распределять энергию эффективно и служат дольше даже в военной или промышленной технике.

Основные Выводы

• Толстый медный ПХД обеспечивает высокую надежность и механическую прочность, что делает его идеальным для сложных условий эксплуатации.
• Увеличенная толщина меди позволяет передавать большие токи и эффективно отводить тепло, что продлевает срок службы компонентов.
• Используйте толстый медный ПХД в силовой электронике, промышленности и автомобильных системах для повышения эффективности и безопасности.
• При проектировании учитывайте толщину меди и технологические ограничения, чтобы избежать проблем с производством и эксплуатацией.
• Современные технологии помогают улучшить качество травления и минимизировать проблемы с охлаждением, что повышает надежность устройства.

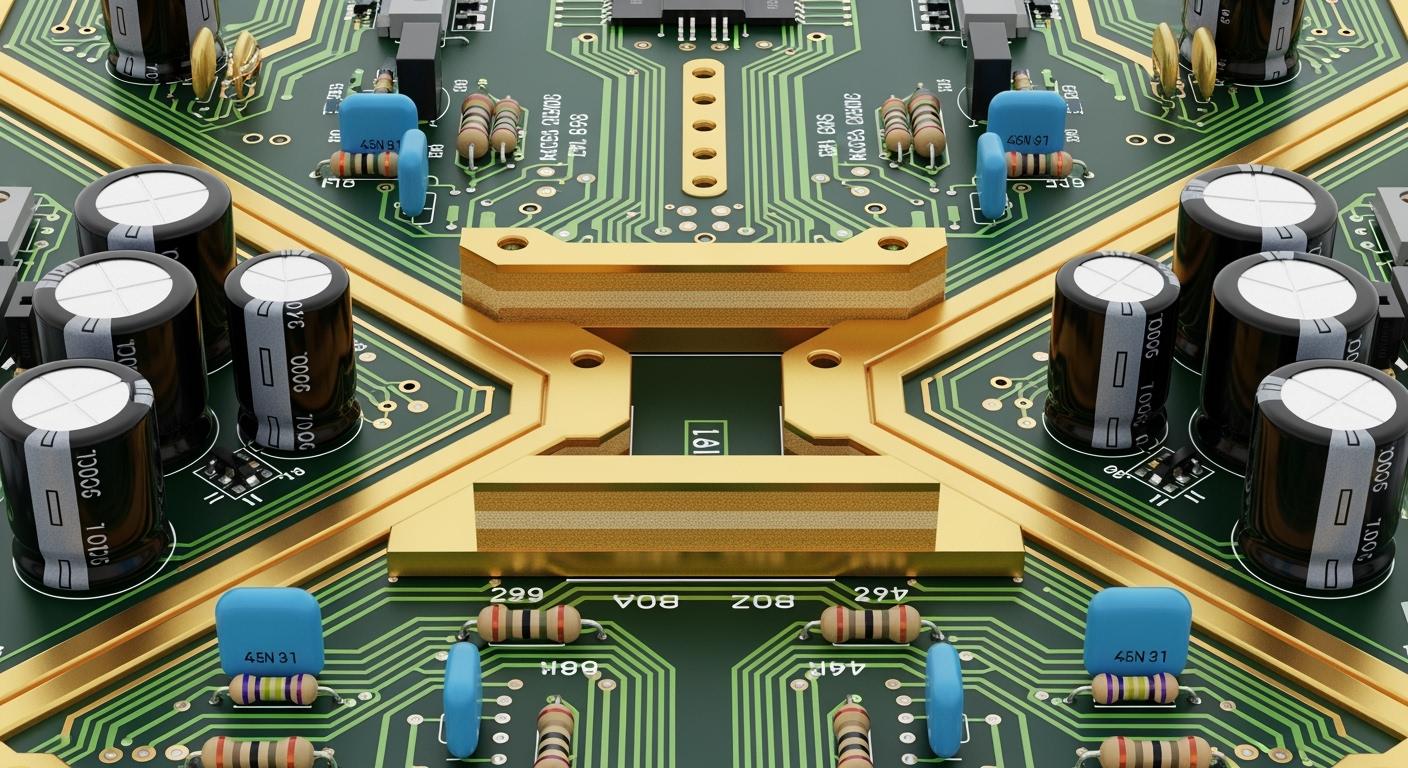

Толстый медный ПХД: характеристики

Определение и стандарты

Ты можешь встретить термин “толстый медный ПХД” в технической документации, когда речь идет о печатных платах с медным слоем толщиной от 3 унций на квадратный фут и выше. Обычно стандартные платы используют медь толщиной 1 унция. Толстый медный ПХД отличается тем, что его медная фольга намного толще. Это позволяет плате выдерживать большие токи и работать в условиях высоких нагрузок.

Важно помнить: увеличение толщины меди требует точного соблюдения стандартов производства. Ты должен учитывать, что такие платы сложнее изготавливать, но они обеспечивают более высокую надежность.

Плотность мощности и токовая нагрузка

Толстый медный ПХД позволяет тебе передавать большие значения тока по дорожкам. Это становится возможным благодаря следующим особенностям:

• Более толстая медная фольга снижает сопротивление дорожек.
• Ты получаешь меньшие значения индуктивности, что уменьшает уровень шумов в схеме.
• Толщина меди обычно составляет 3 унции, что улучшает рассеивание тепла и защищает элементы от перегрева.

Ты можешь использовать такие платы в устройствах, где требуется высокая плотность мощности. Это значит, что плата способна выдерживать большие токи без перегрева и потери работоспособности.

Отличия от стандартных ПХД

Толстый медный ПХД отличается от обычных плат по нескольким параметрам:

Ты заметишь, что толстый медный ПХД лучше справляется с задачами отвода тепла и передачи больших токов. Это делает такие платы незаменимыми в силовой электронике, промышленности и энергетике.

Преимущества толстого медного ПХД

Высокая надежность

Ты выбираешь толстый медный ПХД, когда тебе нужна максимальная надежность. Такой тип платы выдерживает большие токи и механические нагрузки. Ты можешь использовать его в устройствах, которые работают в сложных условиях. Платы с толстым слоем меди показывают высокую толерантность к тепловым деформациям. Ты замечаешь, что разъемы и отверстия становятся прочнее. Это особенно важно для промышленных и военных систем. Ты получаешь стабильную работу даже при резких перепадах температуры.

Совет: Используй толстый медный ПХД для схем, где требуется высокая грузоподъемность и надежность соединений.

• Прочность разъемов увеличивается.
• Механическая устойчивость платы возрастает.
• Снижается риск отказа цепи при перегреве.

Улучшенное тепловыделение

Ты сталкиваешься с задачей отвода тепла в мощных электронных устройствах. Толстый медный ПХД помогает тебе эффективно решать эту проблему. Ты видишь, что тепло от компонентов быстро передается к радиатору. Это сохраняет рабочую температуру платы и продлевает срок службы элементов. Производители отмечают, что такие платы отвечают строгим требованиям для военных и оборонных применений. Ты можешь использовать их в схемах, где важно поддерживать стабильную температуру.

• Тепло рассеивается быстрее.
• Компоненты работают дольше.
• Плата сохраняет работоспособность при высоких нагрузках.

Интеграция мощных и управляющих схем

Ты проектируешь устройства, где требуется объединить силовые и управляющие элементы на одной плате. Толстый медный ПХД позволяет тебе уменьшить размер изделия. Ты размещаешь несколько медных гирей на одном слое. Это помогает передавать высокий ток через специальные перфорации. Ты интегрируешь мощные и управляющие схемы, экономишь место и повышаешь эффективность устройства.

Обрати внимание: Толстый медный ПХД помогает тебе создавать современные компактные и мощные устройства.

Области применения

Силовая электроника

Ты часто видишь толстый медный ПХД в силовой электронике. Такие платы помогают передавать большие токи без перегрева. Ты используешь их в инверторах для солнечной и ветровой энергии. Они работают в оборудовании для электроснабжения. Ты замечаешь, что эти платы применяют в сварочных аппаратах. Толстый слой меди обеспечивает надежную работу даже при высоких нагрузках.

• Инверторы для солнечных батарей
• Сварочное оборудование
• Оборудование для электроснабжения

Ты выбираешь такие платы, если тебе нужна высокая надежность и стабильность при передаче энергии.

Промышленность и энергетика

В промышленности ты сталкиваешься с задачами управления большими потоками энергии. Толстый медный ПХД помогает тебе создавать системы управления технологическими процессами. Ты используешь их в оборудовании для автоматизации. Платы с толстым слоем меди применяют в энергетике, где важна долговечность и устойчивость к перегреву.

• Системы управления технологическими процессами
• Оборудование для автоматизации
• Инверторы для промышленных установок

Ты видишь, что такие платы используют в солнечных батареях и оборудовании для передачи энергии. Это позволяет повысить эффективность и безопасность работы.

Автомобильные системы

В автомобильной электронике ты применяешь толстый медный ПХД для управления аккумуляторами и силовыми цепями. Такие платы выдерживают вибрации и перепады температур. Ты используешь их в системах управления двигателем, электромобилях и гибридных автомобилях. Толстый слой меди обеспечивает надежную работу электроники даже в сложных условиях.

• Системы управления аккумуляторами
• Электроника для электромобилей
• Системы освещения и безопасности

Ты замечаешь, что такие платы применяют не только в автомобилях, но и в военной, оборонной и медицинской технике.

Основные отрасли применения толстых медных ПХД:

• Военная техника
• Оборонная техника
• Автомобильная электроника
• Солнечные батареи
• Сварочное оборудование
• Медицинское оборудование

Ты видишь, что толстый медный ПХД помогает решать сложные задачи в самых ответственных сферах.

Проектирование и производство

Выбор толщины меди

Ты начинаешь проектирование с выбора толщины медного слоя. Этот параметр влияет на способность платы проводить ток и отводить тепло. Обычно для силовых схем используют медь толщиной от 3 до 10 унций. Ты должен учитывать требования к нагрузке и условия эксплуатации. Если ты работаешь с высокими токами, выбирай более толстый слой меди. Таблица поможет тебе сравнить основные варианты:

Совет: Перед выбором толщины меди оцени требования к тепловыделению и механической прочности.

Особенности травления и разводки

Ты сталкиваешься с технологическими сложностями при травлении толстого слоя меди. Процесс требует точной подготовки поверхности и выбора метода травления. Ты должен учитывать, что работа с химическими веществами опасна для здоровья и окружающей среды. Производители соблюдают строгие экологические нормы и протоколы безопасности.

• Подготовка поверхности влияет на качество дорожек.
• Метод травления определяет точность рисунка.
• Условия процесса меняют результат.

Ты можешь столкнуться с такими проблемами:

1. Затрудненный отвод раствора с поверхности платы — появляется «эффект лужи».
2. Трудности при травлении между параллельными дорожками с малым зазором — возникает «эффект шлейфа».
3. Неравномерная толщина меди по площади платы — проявляется краевой эффект.

Ты видишь, что современные технологии помогают точнее обрабатывать медь и минимизировать проблемы с охлаждением.

Ограничения и рекомендации

Ты должен учитывать ограничения при проектировании толстых медных ПХД. Чем толще слой меди, тем сложнее становится разводка дорожек. Ты выбираешь более широкие дорожки для передачи больших токов. Ты используешь специальные методы охлаждения, чтобы избежать перегрева компонентов.

• Применяй современные методы обработки для повышения точности.
• Минимизируй тепловое напряжение с помощью эффективного охлаждения.
• Следи за механической прочностью платы.

Ты повышаешь надежность устройства, если учитываешь все технологические особенности при производстве толстого медного ПХД.

Ты видишь, что толстый медный ПХД играет важную роль в электронике, автомобильной промышленности и медицинском оборудовании. Ты получаешь высокую надежность, механическую прочность и эффективное распределение тепла. Проектирование требует точного выбора толщины меди и учета технологических ограничений. Эксперты прогнозируют развитие технологии для мощных устройств, солнечных батарей и военной техники. Ты повышаешь эффективность, если грамотно выбираешь параметры платы.

• Высокая проводимость
• Эффективное тепловое рассеивание
• Применение в сложных условиях

FAQ

Как определить, что тебе нужен толстый медный ПХД?

Ты выбираешь толстый медный ПХД, если схема требует передачи большого тока или эффективного отвода тепла. Такие платы подходят для силовой электроники, промышленных установок и автомобильных систем.

Какие сложности могут возникнуть при производстве?

Ты можешь столкнуться с трудностями при травлении толстого слоя меди. Появляются проблемы с точностью рисунка и равномерностью дорожек. Производство требует специального оборудования и контроля.

Можно ли использовать толстый медный ПХД в бытовой электронике?

Ты редко применяешь такие платы в бытовых устройствах. Обычно бытовая техника не требует высокой токовой нагрузки. Толстый медный ПХД используют там, где важна надежность и мощность.

Как ухаживать за устройствами с толстым медным ПХД?

• Следи за чистотой платы.
• Избегай перегрева.
• Проверяй соединения на прочность.
• Используй рекомендованные режимы эксплуатации.

Такой уход продлевает срок службы устройства.
