Что такое тестирование PCBA

Что такое тестирование PCBA

Ты сталкиваешься с PCBA Testing, когда хочешь убедиться, что электронная плата работает правильно. Этот этап контроля качества обязателен на заводе. Ты выявляешь дефекты, проверяешь функциональность и надежность платы до её установки в устройство. Перед тем как плата попадет к тебе, она проходит несколько проверок:

• AOI-инспекция помогает найти ошибки пайки.
• Рентгеновский контроль показывает скрытые соединения.
• Тесты под нагрузкой и высоковольтные испытания гарантируют надежную изоляцию.
• Термотесты и климатические испытания подтверждают работу платы в экстремальных условиях.

Благодаря тестированию производитель экономит средства, а ты получаешь надежное устройство.

Основные Выводы

• Тестирование PCBA критически важно для обеспечения надежности и функциональности электронных плат.
• Использование различных методов тестирования, таких как AOI и ICT, помогает быстро выявлять дефекты и снижать количество брака.
• Регулярный контроль качества сборки позволяет минимизировать затраты на исправление ошибок и повышает общую производительность.
• Тестирование в экстремальных условиях гарантирует, что устройства будут работать стабильно даже в сложных ситуациях.
• Комплексный подход к тестированию увеличивает срок службы устройств и укрепляет репутацию производителя.

Задачи PCBA Testing

Проверка работоспособности

Ты начинаешь тестирование с проверки работоспособности платы. На этом этапе ты используешь разные методы, чтобы убедиться, что все электронные компоненты функционируют правильно. Например, автоматизированный оптический контроль помогает найти визуальные дефекты, а внутрисхемное тестирование выявляет короткие замыкания и обрывы. Функциональное тестирование показывает, соответствует ли плата заявленным характеристикам. Ты можешь использовать испытательную стойку или штатный детектор для проверки функций компонентов.

Контроль качества сборки

Ты проводишь контроль качества сборки, чтобы убедиться, что все элементы платы установлены правильно. Визуальный осмотр помогает найти дефекты и повреждения. Ты проверяешь непрерывность цепи с помощью мультиметра, чтобы убедиться в целостности дорожек и соединений. Экологические испытания показывают, как плата работает в разных условиях окружающей среды. Перед массовым производством ты проводишь проверку первого изделия, чтобы убедиться в соответствии спецификациям.

• Непрерывность цепи
• Функциональность
• Экологические испытания
• Визуальный осмотр
• Проверка первого изделия
• Рентгеновский контроль
• Испытание на усталость

Совет: Регулярный контроль качества сборки помогает снизить количество брака и повысить надежность продукции.

Оценка надежности платы

Ты оцениваешь надежность платы с помощью специальных тестов. Механические воздействия, такие как вибрация и удары, показывают, выдержит ли плата нагрузки. Термические испытания выявляют устойчивость к экстремальным температурам. Электрические тесты проверяют работу платы при высоких мощностях. Ты также проводишь испытания на коррозию и воздействие пыли, чтобы убедиться, что плата прослужит долго. Искусственное старение помогает понять, как плата будет работать со временем.

• Механическое воздействие
• Термическое воздействие
• Электрическое воздействие
• Химическое воздействие
• Воздействие ионизирующего излучения
• Воздействие на пыль, частицы и жидкости
• Искусственное старение
• Функциональное тестирование

PCBA Testing помогает тебе выявить слабые места платы и повысить ее надежность. Ты получаешь уверенность, что устройство будет работать стабильно даже в сложных условиях.

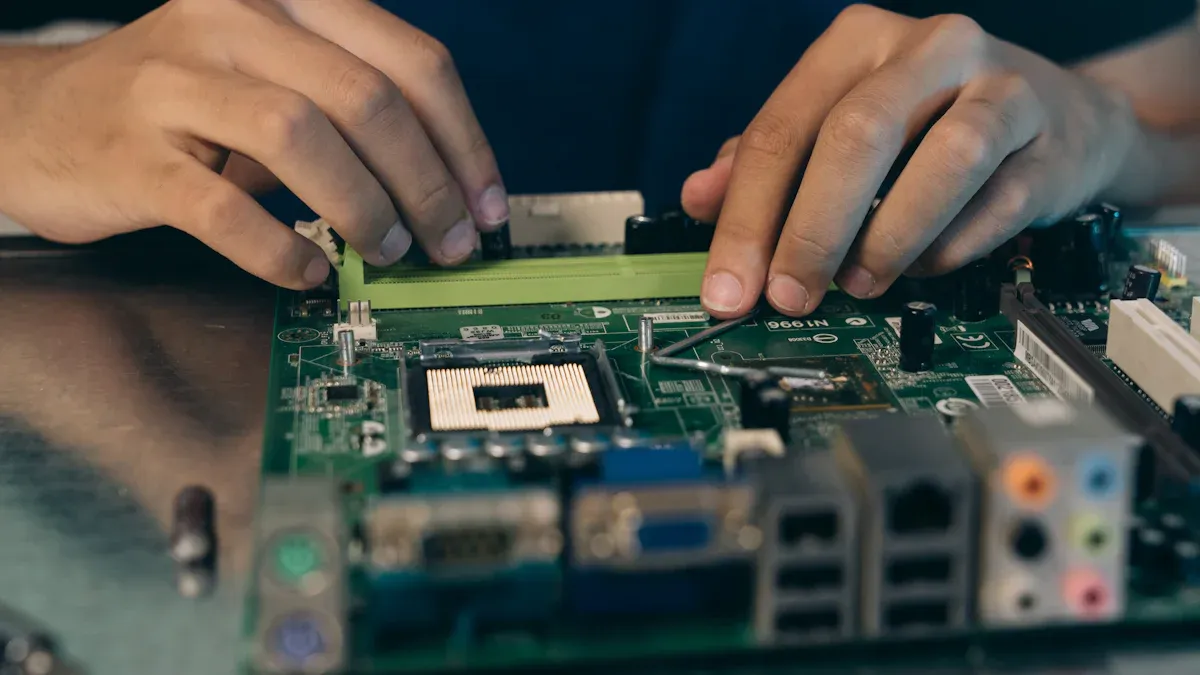

Методы PCBA Testing

Визуальный осмотр

Ты начинаешь проверку с визуального осмотра. Этот метод позволяет тебе быстро выявлять дефекты, неправильную установку компонентов и повреждения на плате. Ты используешь увеличительное стекло или микроскоп, чтобы рассмотреть детали. Визуальный осмотр помогает тебе обнаружить ошибки пайки, смещение элементов и механические повреждения. Ты часто комбинируешь этот способ с другими методами, чтобы повысить качество проверки. Системы автоматической оптической инспекции (AOI) усиливают визуальный контроль и делают его более точным.

• Визуальный осмотр выявляет дефекты и неправильную установку компонентов.
• Ты используешь его вместе с другими методами для повышения качества.
• AOI помогает контролировать качество сборки.

ICT (внутрисхемное тестирование)

Ты применяешь внутрисхемное тестирование для проверки электрических характеристик платы. ICT позволяет тебе измерять целостность цепи, напряжение и ток. Ты не проводишь функциональные тесты этим методом, но можешь быстро найти короткие замыкания и обрывы. ICT отличается высокой точностью и надежностью. Ты используешь специальные контактные иглы, чтобы подключиться к тестовым точкам платы.

• ICT обеспечивает высокую точность измерений.
• Ты надежно тестируешь печатные платы.
• Метод эффективно выявляет короткие замыкания и обрывы цепи.

AOI (автоматический оптический осмотр)

Ты используешь AOI для автоматической проверки качества сборки. Система сканирует плату с помощью камер и сравнивает изображение с эталонным образцом. AOI помогает тебе быстро находить визуальные дефекты, такие как неправильная пайка, отсутствие компонентов или их смещение. Ты получаешь точные результаты и экономишь время на массовом производстве. AOI снижает количество брака и повышает стабильность качества.

Функциональное тестирование

Ты проводишь функциональное тестирование, чтобы убедиться, что плата работает по назначению. Ты имитируешь работу устройства, подключаешь питание и проверяешь отклик на команды. Функциональное тестирование позволяет тебе выявлять дефекты на ранних стадиях разработки. Ты снижаешь затраты на исправление ошибок и повышаешь качество конечного продукта. Ты используешь программируемые стенды и микроконтроллеры для проверки функций.

• Функциональное тестирование помогает выявлять дефекты на ранних стадиях.
• Ты снижаешь затраты на исправление ошибок.
• Ты находишь дефекты до того, как они станут критическими.

Испытание на выгорание

Ты используешь испытание на выгорание, чтобы проверить надежность платы при длительной работе. Ты включаешь плату на длительное время и наблюдаешь за её поведением. Тестирование на прогрев выявляет компоненты, которые могут выйти из строя на раннем этапе. Ты применяешь высокоускоренное испытание на долговечность (HALT), стрессовое тестирование (HAST) и HASS для оценки устойчивости к отказам.

• Тестирование на прогрев выявляет слабые компоненты.
• HALT подвергает устройство стрессу до полного отказа.
• HAST и HASS используют стрессовые факторы для проверки надежности.

Испытание на усталость

Ты проводишь испытание на усталость, чтобы узнать, как плата ведет себя при длительном использовании. Ты выбираешь несколько плат и наблюдаешь за отказами. AOI помогает тебе выявлять дефекты на ранних стадиях. Рентгеновская проверка обеспечивает надежность в условиях эксплуатации. Функциональные испытания дают высокую точность трассировки. Электротест гарантирует стабильные электрические характеристики и длительный срок службы изделий.

Тестирование в экстремальных условиях

Ты проверяешь плату в экстремальных условиях, чтобы убедиться в её надежности. Ты подвергаешь плату высоким температурам, вибрации, ударам и электромагнитным помехам. Ты используешь специальные камеры и оборудование для моделирования условий эксплуатации. Ты оцениваешь работу платы при температурах от -40°C до +85°C. Ты усиливаешь паяные соединения и применяешь компаундирование компонентов для защиты от вибрации и ударов. Ты добавляешь экранирующие слои для минимизации электромагнитных помех.

Совет: Ты можешь комбинировать разные методы PCBA Testing для максимального контроля качества и надежности.

Дефекты PCBA

Ошибки пайки и монтажа

Ты часто сталкиваешься с ошибками пайки и монтажа при производстве плат. Такие дефекты появляются, если компоненты установлены неправильно или пайка выполнена некачественно. Вот самые распространённые проблемы:

• Сдвиг компонентов при установке (ошибки позиционирования)
• Пропущенные шарики под BGA-компонентами
• Разрывы соединений и пустоты под элементами
• Переполюсовка компонентов
• Избыточная или недостаточная паяльная паста
• Остатки шариков паяльной пасты
• Искривлённые или согнутые компоненты

Автоматическая оптическая инспекция (AOI) и рентген-контроль помогают тебе быстро находить такие дефекты. Ты видишь даже скрытые проблемы, которые невозможно заметить невооружённым глазом.

Короткие замыкания и обрывы

Короткие замыкания и обрывы часто возникают из-за ошибок в нанесении припоя. Ты можешь заметить мостики припоя между выводами компонентов с мелким шагом. Иногда избыточное количество припоя приводит к замыканиям, а недостаток — к обрывам. Причины таких дефектов включают:

• Слишком широкие площадки с маленьким зазором
• Толстые или грязные трафареты
• Недостаток припоя
• Поднятие компонентов во время пайки
• Слишком тонкий трафарет

Ты используешь AOI, ICT и рентген-контроль, чтобы выявить эти проблемы на ранней стадии. PCBA Testing позволяет тебе предотвратить выход из строя устройства ещё до его сборки.

Повреждения компонентов

Повреждения компонентов могут возникнуть при транспортировке, монтаже или пайке. Ты можешь заметить трещины, сколы, перегрев или деформацию корпуса. Иногда компоненты теряют свои свойства из-за неправильной температуры пайки. AOI и функциональное тестирование помогают тебе обнаружить такие повреждения. Ты быстро заменяешь неисправные детали и предотвращаешь дальнейшие проблемы.

Проблемы с производительностью

Плата может работать нестабильно из-за скрытых дефектов. Ты сталкиваешься с плохим контактом, потерей сигнала или нестабильной работой схемы. Иногда причиной становятся слабые соединения или неправильная установка компонентов. Функциональное тестирование и испытания в экстремальных условиях позволяют тебе выявить такие проблемы. Ты проверяешь работу платы под разными нагрузками и убеждаешься в её надёжности.

Совет: Всегда проводи комплексное тестирование, чтобы выявить все возможные дефекты и повысить качество продукции.

Преимущества PCBA Testing

Повышение качества продукции

Ты повышаешь качество продукции, когда используешь PCBA Testing на каждом этапе производства. Ты контролируешь процессы и минимизируешь отклонения. Ты применяешь разные методы тестирования, чтобы убедиться, что каждая плата соответствует стандартам. Автоматический оптический контроль помогает тебе быстро находить визуальные дефекты. Электрические тесты выявляют разрывы и короткие замыкания. Стресс-тесты показывают, как плата работает в суровых условиях.

Ты получаешь стабильное качество и уверенность в надежности каждой платы.

Снижение брака и затрат

Ты снижаешь количество брака, когда выявляешь дефекты на ранних этапах. Ты экономишь ресурсы, потому что не допускаешь неисправные платы в дальнейшую сборку. Ты используешь автоматические системы контроля, чтобы быстро обнаруживать ошибки. Ты сокращаешь затраты на ремонт и возврат продукции. Ты повышаешь производительность, потому что меньше времени тратишь на исправление проблем.

Ты увеличиваешь прибыль и укрепляешь репутацию производителя.

Увеличение срока службы устройств

Ты продлеваешь срок службы устройств, когда используешь комплексное тестирование. Автоматические системы контроля помогают тебе снизить количество дефектов. Ты выявляешь проблемы с нанесением паяльной пасты на ранних этапах. Более 50% дефектов паяных соединений связаны с неправильным нанесением пасты. Ты устраняешь эти ошибки и повышаешь надежность плат. Ты проводишь инспекцию качества, чтобы убедиться, что устройство будет работать долго.

• Ты используешь автоматические системы контроля для снижения дефектов.
• Ты проводишь инспекцию качества нанесения паяльной пасты.
• Ты устраняешь ошибки, чтобы увеличить срок службы устройств.

Ты получаешь устройства, которые служат дольше и работают стабильно.

Ты видишь, что PCBA Testing — ключевой этап производства электроники. Ты обеспечиваешь надежность и функциональность каждой платы. Производитель получает меньше брака и экономит ресурсы. Пользователь получает устройство, которое работает стабильно. Всегда включай PCBA Testing в свой процесс, чтобы минимизировать риски и повысить качество продукции.

FAQ

Как часто нужно проводить тестирование PCBA?

Ты должен проводить тестирование каждой платы после сборки. Регулярная проверка помогает тебе выявлять дефекты сразу и поддерживать высокий уровень качества продукции.

Какие инструменты используют для тестирования PCBA?

Ты используешь мультиметры, AOI-системы, ICT-установки, рентгеновские аппараты и функциональные тестовые стенды. Каждый инструмент помогает тебе находить разные типы дефектов.

Совет: Используй автоматические системы для ускорения процесса тестирования.

Можно ли полностью автоматизировать тестирование PCBA?

Ты можешь автоматизировать большую часть тестирования с помощью AOI, ICT и функциональных стендов. Некоторые этапы требуют ручной проверки, особенно при нестандартных платах.

Какие ошибки чаще всего встречаются при тестировании?

Ты чаще всего находишь ошибки пайки, короткие замыкания, обрывы цепей и повреждения компонентов. Автоматические системы помогают тебе быстро выявлять эти проблемы.

Почему важно тестировать платы в экстремальных условиях?

Ты проверяешь работу платы при высоких температурах, вибрациях и ударах. Это помогает тебе убедиться, что устройство будет работать стабильно в любых условиях эксплуатации.
