Сквозные пайки без ошибок возможны, если ты правильно готовишь детали, выбираешь материалы и строго следуешь технологии. Подбор инструментов и контроль температуры играют ключевую роль. Например:

• Выбор флюса влияет на появление мостиков припоя.
• Температурный режим определяет качество соединения.
• Материалы, отличные от медных сплавов, могут ухудшить результат.

Следуя этим принципам, ты избежишь типичных ошибок и получишь надёжное соединение.

Основные Выводы

• Правильная подготовка деталей и выбор материалов — ключ к успешной пайке.
• Контроль температуры и времени пайки предотвращает перегрев и дефекты соединений.
• Использование качественных инструментов и средств защиты обеспечивает безопасность и надежность процесса.
• Регулярная проверка соединений на наличие дефектов помогает поддерживать высокое качество пайки.
• Практика и внимание к деталям улучшают навыки и результаты в сквозной пайке.

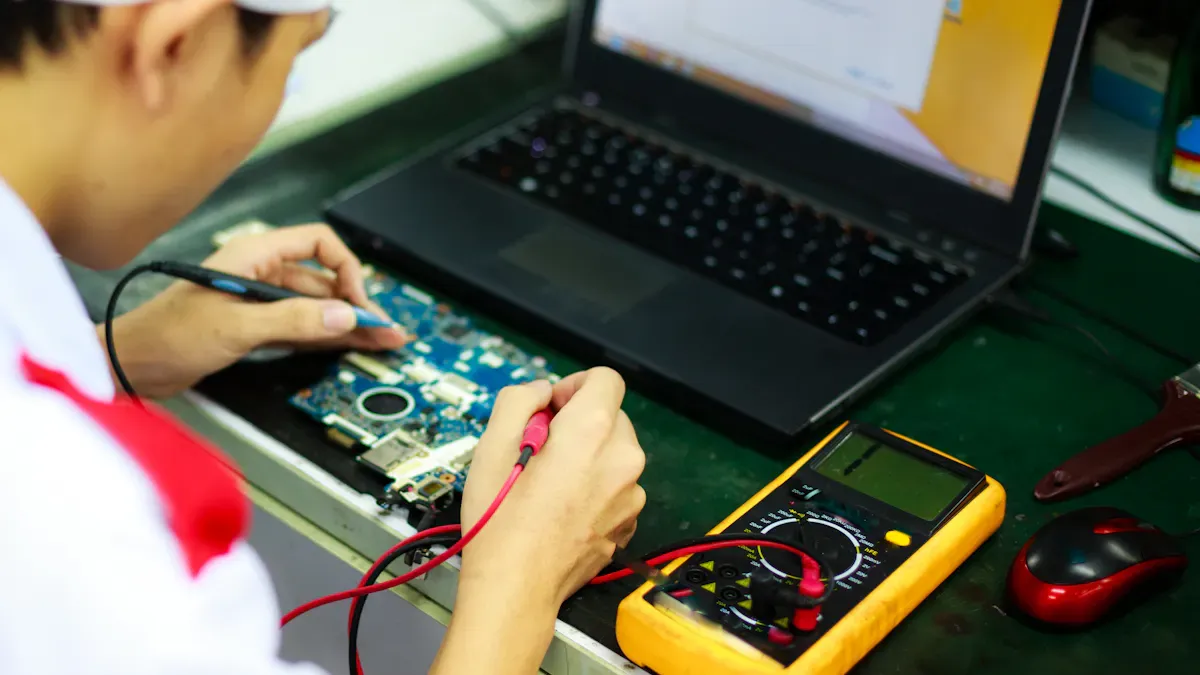

Инструменты и материалы для сквозных пайок

Основные инструменты

Ты начинаешь сквозные пайки с правильного набора инструментов. Паяльник с регулировкой температуры помогает избежать перегрева. Держатели обеспечивают надежное крепление деталей и снижают риск брака. Пинцеты позволяют точно устанавливать компоненты в сквозные отверстия. Специализированные держатели дают тебе возможность работать с деталями любого размера и формы. Ты контролируешь температуру вручную, что уменьшает риск повреждения микросхем. Дополнительный контроль качества повышает надежность соединения.

Совет: Используй оборудование для контроля температуры, чтобы пайка проходила без ошибок.

Выбор припоя и флюса

Ты выбираешь припой и флюс с учетом типа работы. Проволока удобна для большинства сквозных пайок, а прутки подходят для крупных деталей. Для электроники лучше использовать ПОС-61, а для ответственных соединений — бессвинцовый припой. Диаметр проволоки зависит от размера деталей: 0.5-1 мм для мелких, 2-3 мм для массивных. Флюсы бывают органическими и неорганическими. Органические флюсы не вызывают коррозии, а неорганические делятся на канифольные и синтетические. Флюс очищает окисленные поверхности и улучшает смачиваемость, что важно для надежной пайки.

• Преимущества проволочного припоя:
  • Экономия времени: не нужно отдельно наносить флюс.
  • Повышенное качество: интегрированный флюс активно борется с окислами.
  • Меньше брака: оптимальное соотношение материалов.

Оборудование и средства защиты

Ты защищаешь себя при сквозных пайках с помощью средств индивидуальной защиты. Защитные очки предотвращают ожоги лица. Перчатки защищают руки от высоких температур. Спецодежда снижает риск ожогов, а ботинки с металлическим подноском защищают ноги от тяжелых предметов.

Ты всегда проверяешь корпус инструмента и используешь твердые сплавы, если работа требует повышенной прочности. Сквозные пайки требуют внимательности и соблюдения техники безопасности.

Подготовка к пайке

Подготовка платы и отверстий

Ты начинаешь подготовку с тщательной очистки платы. Используй мягкую щетку и изопропиловый спирт, чтобы удалить пыль и остатки флюса. Проверь отверстия на наличие загрязнений и механических повреждений. Для предотвращения дефектов пайки важно провести несколько этапов контроля:

• Оптическая инспекция с помощью камер высокого разрешения позволяет выявить дефекты дорожек и отверстий.
• Контроль соответствия размеров дорожек и расстояний между ними с помощью лазерных или оптических приборов помогает избежать коротких замыканий.
• Рентгеновская инспекция необходима для проверки внутренних соединений в многослойных платах.

Ты обеспечиваешь чистоту поверхности, чтобы припой хорошо ложился и не образовывал мостики.

Подготовка выводов компонентов

Ты выбираешь компоненты с подходящими выводами, например аксиальные или радиальные, чтобы избежать отскакивания деталей. Очищай выводы от оксидных пленок с помощью спирта или специального раствора. Нагрей соединяемые детали до температуры ниже температуры расплавления материала, чтобы не повредить компоненты. Расплавь припой и заполни зазор между выводами и платой. Следи за правильным расположением элементов, чтобы исключить смещение при затвердевании припоя. Соблюдай тепловой режим для получения надежного соединения.

Совет: Металлизация, погружение и металлизация с последующим оплавлением повышают качество соединения.

Организация рабочего места

Ты организуешь рабочее место так, чтобы все инструменты были под рукой. Используй качественные материалы для пайки, чтобы избежать выгорания наконечников и вреда здоровью. Применяй флюсы с высокоочищенной канифолью или безканифольные флюсы для снижения риска аллергии. Соблюдай температурный режим, чтобы предотвратить коррозию наконечников и обеспечить максимальную передачу тепла. После работы очищай жало паяльника для продления его срока службы.

• Не залуживай жало перед пайкой — припой не будет липнуть, и работать станет сложно.
• Не покупай некачественный припой — он плохо плавится при низкой температуре.
• Не бери слишком много канифоли — она сгорает и образует черную копоть.

Ты создаешь безопасную и эффективную среду для сквозных пайок, минимизируя ошибки и повышая качество соединения.

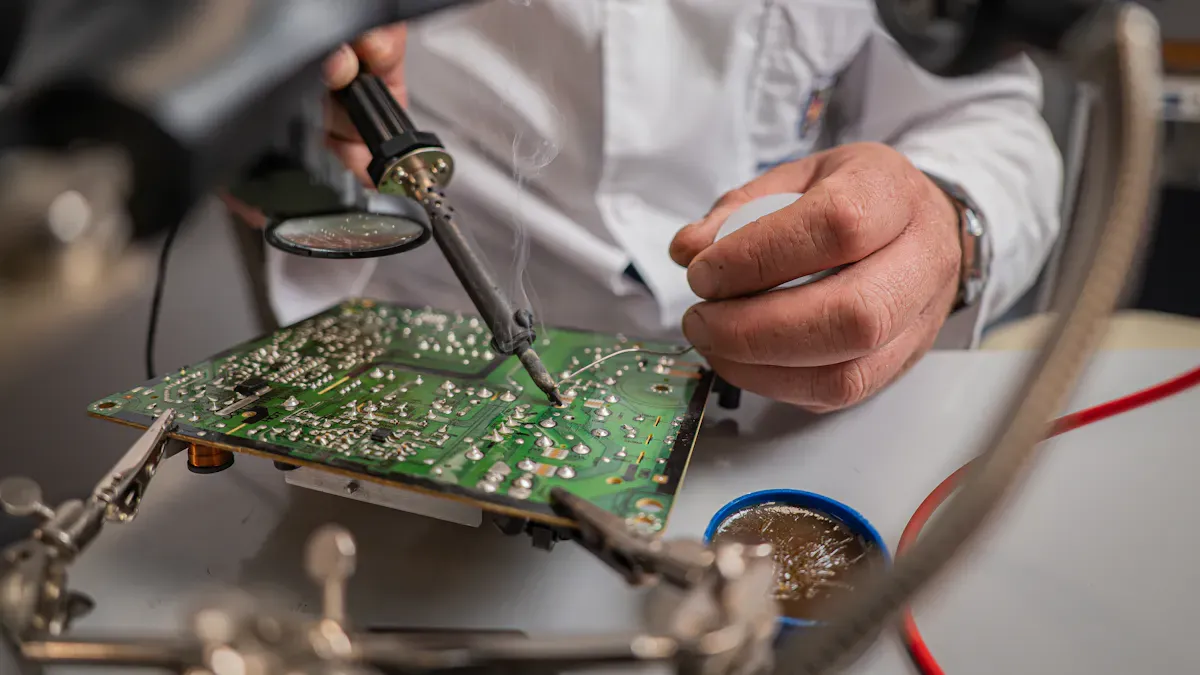

Пошаговая инструкция для сквозных пайок

Установка компонентов

Ты начинаешь сквозные пайки с правильной установки компонентов. Проверь, чтобы выводы совпадали с отверстиями на плате. Установи детали ровно, избегай перекоса и смещения. Зафиксируй элементы держателем или пинцетом, чтобы они не двигались во время пайки. Следи за полярностью компонентов, особенно если работаешь с диодами или конденсаторами. Не допускай переполюсовки, иначе компонент выйдет из строя.

Частые ошибки на этом этапе:

• Недостаточно припоя — соединение получится слабым.
• Образование шариков припоя — может вызвать короткое замыкание.
• Эффект “надгробия” — компонент стоит вертикально из-за несбалансированного нагрева.
• Отслоение или отсутствие площадок — компонент не работает.
• Неправильное выравнивание — приводит к дефектам пайки.
• Холодные соединения — возникают из-за недостаточного нагрева.
• Смещение и перекос — из-за плохого крепления детали.
• Припой не заполняет монтажное отверстие на 75% от толщины платы.

Совет: Проверь чистоту поверхности и правильность установки перед началом пайки. Это снизит риск дефектов.

Процесс пайки

Ты приступаешь к пайке, когда компоненты надежно закреплены. Прогрей жало паяльника до нужной температуры. Приложи жало к выводу и монтажному отверстию одновременно. Поднеси припой к месту соединения, чтобы он плавился и равномерно заполнял отверстие. Не держи паяльник слишком долго — перегрев приведет к пористости шва и трещинам. Следи за тем, чтобы припой смачивал обе поверхности. Не допускай холодной пайки и шероховатого места спая.

Ты можешь использовать проволочный припой с интегрированным флюсом для ускорения процесса. Флюс очищает поверхность и улучшает смачиваемость. Не допускай образования острых концов или полостей в шве. После пайки дай соединению остыть естественно, чтобы избежать трещин из-за быстрого охлаждения.

Контроль температуры и времени

Ты контролируешь температуру и время пайки, чтобы избежать перегрева и дефектов. Температурно-временной профиль предварительного нагрева должен соответствовать требованиям используемой паяльной пасты. Температура предварительного нагрева должна быть на 10 °С выше основной зоны. Это предотвращает дефлюсование пасты и обеспечивает качественное соединение.

Современные методы контроля включают лазерное сканирование для равномерного нагрева. Импульсный лазерный луч помогает избежать перегрева отдельных компонентов. Автоматическая проверка качества соединений измеряет скорость охлаждения после отверждения припоя. Ты используешь оборудование для контроля температуры, чтобы пайка проходила без ошибок.

Совет: Следи за временем контакта жала с компонентом. Оптимальное время — 2-3 секунды для мелких деталей и до 5 секунд для крупных.

Завершение пайки

Ты завершаешь сквозные пайки аккуратной обрезкой выводов. Используй специальные инструменты для чистого результата:

Ты очищаешь поверхность платы от остатков флюса и жировой пленки. Проверь угол среза сопрягаемых деталей — он должен быть 90º. Убедись, что конец трубы или вывода плотно сидит внутри отверстия или фитинга. Не корректируй положение деталей после схватывания припоя — это приведет к дефектам. Проверь, что армированный слой полностью снят, если работаешь с трубами.

Совет: После завершения пайки проведи визуальный осмотр соединения. Надежное соединение не имеет трещин, пор, острых концов и полостей.

Сквозные пайки требуют внимательности на каждом этапе. Ты получаешь надежное соединение, если соблюдаешь технологию и контролируешь процесс.

Ошибки и их предотвращение

Недостатки пайки

Ты часто сталкиваешься с типичными ошибками при сквозных пайках. Наиболее распространённые из них:

• Дефект «голова на подушке». Припой и паяльная паста не соединяются, и контакт не формируется.
• Недостаточная температура оплавления. Компоненты не достигают нужной температуры, и соединение получается слабым.
• Смещение компонентов. Если детали установлены неровно, появляется риск дефекта.
• Неправильный объём паяльной пасты. Малое количество увеличивает вероятность брака, а избыточное — снижает качество.

Совет: Перед пайкой проверь объём паяльной пасты и правильность установки компонентов. Это поможет избежать большинства дефектов.

Перегрев и холодная пайка

Ты должен контролировать температуру и время пайки. Перегрев приводит к пористости шва и повреждению компонентов. Холодная пайка возникает, если температура слишком низкая или контакт между жалом и выводом плохой.

Чтобы избежать этих проблем, следуй рекомендациям специалистов:

• Используй подходящие охлаждающие жидкости, такие как эмульсии или масла.
• Регулярно меняй охлаждающую жидкость.
• Следи за температурой жидкости.
• Подбирай правильные параметры для каждого материала.
• Проверяй состояние инструмента перед работой.
• Регулируй подачу охлаждающей жидкости в зависимости от интенсивности пайки.

Важно: Не держи паяльник на выводе дольше 5 секунд. Это снизит риск перегрева.

Загрязнения и мостики

Загрязнения и мостики часто появляются из-за неправильного выбора флюса или несоблюдения температурного режима. Ты можешь предотвратить эти дефекты, если:

• Выбираешь правильный флюс и соблюдаешь температурный профиль.
• Проводишь входной контроль и тестируешь компоненты перед пайкой.
• Обрезаешь выводы компонентов до оптимальной длины.
• Держишь вывод в ванне припоя 3–5 секунд для качественного спая.

Соблюдай эти простые правила, чтобы твои сквозные пайки были надёжными и долговечными.

Контроль качества соединения

Визуальная проверка

Ты начинаешь контроль качества с визуальной проверки. Этот этап помогает быстро выявить основные дефекты пайки. Используй ручной осмотр с хорошим освещением и увеличительным стеклом. Ты замечаешь царапины, сколы, трещины и избыточный припой. Для более точного контроля применяй автоматическую оптическую инспекцию (AOI). Камеры высокого разрешения делают снимки платы, а программа анализирует их и находит даже мелкие изъяны, которые сложно увидеть глазами.

• Визуальный осмотр — быстрый способ найти явные дефекты.
• AOI — эффективен для поиска мелких ошибок и мостиков припоя.

Совет: Всегда проверяй соединения под разными углами, чтобы не пропустить скрытые дефекты.

Проверка на прочность

После визуального контроля оцени прочность пайки. Ты можешь использовать оптическую инспекцию, чтобы убедиться в целостности соединения. В промышленности применяют растровую электронную микроскопию, рентгеноскопию и металлографию. Эти методы позволяют увидеть внутреннюю структуру пайки и выявить скрытые трещины или пустоты.

• Оптическая инспекция
• Рентгеноскопия
• Металлография
• Растровая электронная микроскопия

Ты опираешься на стандарты качества, чтобы оценить результат пайки:

ГОСТ Р МЭК 61191-3-2019 также устанавливает требования к монтажу и контролю качества сквозных соединений. Этот стандарт помогает тебе поддерживать высокий уровень надежности.

Исправление дефектов

Если ты обнаружил дефекты, не спеши выбрасывать плату. Ты можешь исправить многие ошибки. Начни с визуального контроля, чтобы точно определить место проблемы. Используй рентген для поиска скрытых дефектов. Иногда требуется квалификационное сопоставление — сравнивай соединение с эталонным образцом.

• Удали избыточный припой с помощью оплетки или отсоса.
• Добавь припой, если соединение слабое.
• Повтори пайку, если обнаружил трещину или пустоту.

Помни: Исправление дефектов требует аккуратности. Не перегревай плату, чтобы не повредить дорожки и компоненты.

Ты достигаешь успеха в сквозной пайке, когда уделяешь внимание подготовке, выбираешь правильные материалы и контролируешь процесс. Практика и внимательность помогают тебе улучшать качество соединений. Посмотри на параметры, которые влияют на результат:

Ты совершенствуешь свои навыки, если учишься на опыте и не боишься пробовать новые методы. Не останавливайся на достигнутом!

FAQ

Как выбрать правильную температуру для пайки?

Ты выбираешь температуру по типу припоя. Для ПОС-61 — 350°C, для бессвинцового — 370°C. Проверь инструкцию к паяльнику. Следи за плавлением припоя, чтобы избежать перегрева.

Нужно ли очищать плату после пайки?

Ты очищаешь плату, чтобы убрать остатки флюса. Используй спирт и мягкую щетку. Чистая поверхность снижает риск коррозии и повышает надежность соединения.

Как избежать образования мостиков припоя?

• Используй минимальное количество припоя.
• Следи за чистотой поверхности.
• Применяй флюс с правильной консистенцией.
• Контролируй температуру жала.

Какие средства защиты обязательны при пайке?

Ты надеваешь защиту, чтобы избежать ожогов и травм.

Можно ли использовать один и тот же припой для разных компонентов?

Ты выбираешь припой по типу компонентов. Для электроники — ПОС-61, для силовых соединений — бессвинцовый. Не используй один и тот же припой для всех деталей, чтобы сохранить качество.
