Как быстро и эффективно сделать прототип PCBA

 Как быстро и эффективно сделать прототип PCBA

2025-12-01

Как быстро и эффективно сделать прототип PCBA

Как быстро и эффективно сделать прототип PCBA

Ты можешь быстро и эффективно создать прототип, если будешь следовать четкой последовательности действий. PCBA Prototyping включает проектирование схемы, подготовку файлов, сборку и тестирование. При грамотной организации этапов ты получаешь результат за 5–10 рабочих дней, что подтверждает статистика:

Тип Средний срок изготовления
Прототипы от 5 до 10 рабочих дней
Серийное производство от 12 до 20 дней

Создавая прототип, ты проверяешь работоспособность своей идеи до запуска массового производства.

Основные Выводы

  • Следуй четкой последовательности действий для успешного прототипирования PCBA. Это включает проектирование схемы, подготовку файлов, сборку и тестирование.
  • Тщательная проверка электрической схемы помогает избежать ошибок, таких как мостики пайки и разомкнутые соединения. Это повышает шансы на успешный запуск прототипа.
  • Используй современные технологии, такие как 3D-печать и автоматизация, чтобы ускорить процесс прототипирования и минимизировать количество ошибок.
  • Проверяй все соединения после сборки компонентов. Это гарантирует работоспособность прототипа и помогает быстро выявить возможные ошибки.
  • Используй результаты тестирования для улучшения прототипа. Исправление ошибок на ранней стадии экономит время и ресурсы перед массовым производством.

Этапы PCBA Prototyping

Этапы PCBA Prototyping
Image Source: pexels

Эффективное создание прототипа начинается с четкого понимания этапов. Каждый шаг в PCBA Prototyping влияет на итоговое качество и скорость разработки.

Проектирование схемы

Ты начинаешь с разработки электрической схемы. На этом этапе важно внимательно проработать все соединения между компонентами. Ошибки на этом этапе могут привести к неудачному прототипу. Обрати внимание на типичные проблемы:

  • Мостики пайки. Они возникают из-за слишком широких площадок или избыточного количества припоя.
  • Разомкнутые соединения. Недостаток припоя или поднятие компонентов часто сложно обнаружить визуально.
  • Плавающие компоненты SMD. Неравномерное количество припоя приводит к перекосу деталей.

Тщательная проверка схемы помогает избежать этих ошибок и повышает шансы на успешный запуск PCBA Prototyping.

Подготовка Gerber-файлов

Следующий шаг — подготовка Gerber-файлов. Ты формируешь полный комплект файлов для производства платы. Для успешного изготовления прототипа Gerber-файлы должны соответствовать ряду требований:

  • Включи все необходимые слои.
  • Проверь правильное именование файлов.
  • Удостоверься, что файлы соответствуют технологическим требованиям производителя.

На этом этапе часто возникают проблемы, которые можно предотвратить с помощью анализа DFM. Такой анализ выявляет дефекты, например, перекрывающиеся отверстия для сверления. Также важно учитывать расширение компонентов во время сборки, чтобы избежать повреждений разъемов из-за их близкого расположения.

Компоновка и изготовление платы

Ты переходишь к компоновке и изготовлению печатной платы. Этот процесс включает несколько последовательных этапов:

Этапы Описание
Проектирование Используешь спецификации для преобразования схемы в физический объект.
Изготовление Наносишь слои на плату с определенным рисунком.
Сборка компонентов Устанавливаешь все необходимые компоненты после проектирования и изготовления платы.

Современные технологии ускоряют изготовление прототипных плат. Например, 3D-печать позволяет быстро создавать макеты, а полимерные связующие с электропроводящими частицами формируют проводящие слои. Ты можешь использовать методы струйной печати или экструзии для достижения нужных электромеханических свойств.

PCBA Prototyping требует четкой последовательности действий на каждом этапе. Такой подход помогает избежать ошибок и ускоряет процесс вывода продукта на рынок.

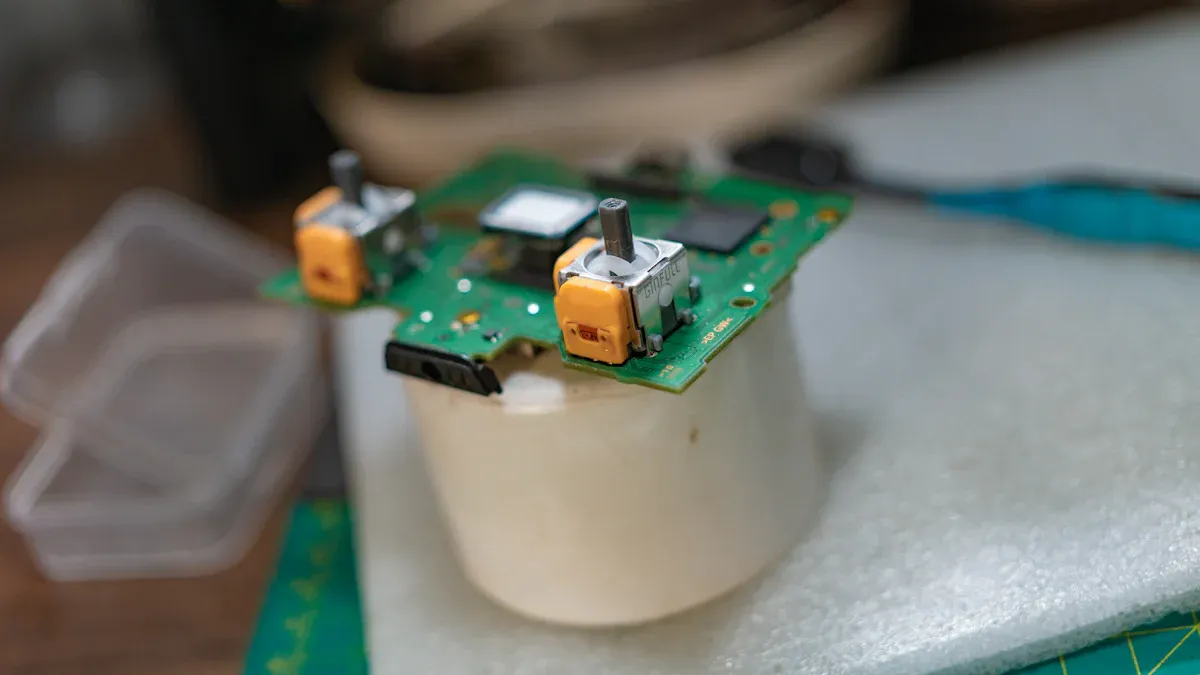

Сборка прототипа

Сборка прототипа
Image Source: pexels

Монтаж компонентов

Ты переходишь к монтажу компонентов после изготовления платы. На этом этапе важно выбрать подходящий метод сборки, чтобы ускорить процесс и повысить точность. Существует несколько эффективных способов:

Метод сборки Описание
Сборка коробки Объединяет этапы в единый процесс, сокращая время производства и снижая количество ошибок.
SMT (поверхностный монтаж) Позволяет быстро и точно устанавливать компоненты на поверхность платы.
DIP (ручная сборка) Используется для установки крупных или нестандартных деталей вручную.

💡 Используй SMT для большинства компонентов, если хочешь добиться высокой скорости и минимизировать человеческий фактор. Сборка коробки особенно полезна, когда ты работаешь с несколькими поставщиками или отделами.

Ты можешь комбинировать методы, чтобы оптимизировать PCBA Prototyping под свои задачи. Автоматизация ускоряет процесс, а ручная сборка помогает при нестандартных элементах.

Проверка соединений

После монтажа компонентов ты должен проверить все электрические соединения. Это обязательный этап, который гарантирует работоспособность прототипа. Для проверки используют современные методы:

Метод проверки Описание
Автоматизированный оптический контроль (AOI) Позволяет быстро выявить дефекты пайки и неправильную установку компонентов.
Автоматическое лазерное тестирование (ALT) Использует лазеры для точного измерения параметров платы.
Внутрисхемное тестирование (ICT) Проверяет электрические параметры и функциональность собранной платы.
  • Ты должен ориентироваться на стандарты IPC-6012E и IPC-SM-840 для контроля качества.
  • Для потребительской электроники достаточно класса качества 2, где допускаются незначительные визуальные дефекты.
  • Если твой прототип предназначен для промышленного применения, выбирай класс 3 с дополнительными испытаниями, такими как вибрационные тесты и термоциклирование.

Проверь соединения сразу после сборки, чтобы быстро выявить и устранить возможные ошибки. Это поможет тебе избежать задержек на следующих этапах PCBA Prototyping.

Тестирование PCBA Prototyping

Тестирование играет ключевую роль в процессе PCBA Prototyping. Ты проверяешь работоспособность, производительность и надежность прототипа, чтобы убедиться, что он соответствует требованиям. Такой подход помогает выявить ошибки до запуска массового производства и избежать дорогостоящих доработок.

Проверка работоспособности

Ты начинаешь с проверки работоспособности прототипа. На этом этапе важно убедиться, что все функции платы работают правильно. Международные стандарты, такие как IPC-A-610 и ISO 9001, требуют тестирования на каждом этапе сборки. Ты используешь разные методы контроля качества:

  • Тестирование обеспечивает контроль качества и надежности конечного продукта.
  • Контроль качества включает автоматизированный оптический контроль (AOI), рентгеновскую проверку и функциональное тестирование.

Ты должен проводить тестирование после каждого этапа PCBA Prototyping, чтобы не пропустить дефекты.

Для проверки работоспособности применяют разные методы:

Метод тестирования Описание
Тесты на отслаивание Измеряют силу, необходимую для разделения слоев компонентов в печатных платах.
Функциональное тестирование (FCT) Проверяет правильную работу платы и ее соответствие спецификациям в конце производственного процесса.
Burn-in Testing Проводится при экстремальных условиях для оценки надежности продукта.

Ты оцениваешь надежность прототипа по нескольким показателям:

  • Механическое воздействие: статическая нагрузка, вибрация, ударные нагрузки.
  • Термическое воздействие: экстремальные температуры, термический удар.
  • Электрическое воздействие: высокая мощность, электромагнитная совместимость.
  • Химическое воздействие: коррозия.
  • Воздействие ионизирующего излучения.
  • Воздействие на пыль, частицы и жидкости.
  • Искусственное старение электронных сборок.

Такая комплексная проверка позволяет тебе выявить слабые места конструкции и повысить надежность PCBA Prototyping.

Исправление ошибок

Ты используешь результаты тестирования для дальнейших улучшений прототипа. Исправление ошибок на этапе PCBA Prototyping экономит время и ресурсы. Прототипирование помогает тебе обнаружить ошибки на ранней стадии, а дизайнеры могут протестировать схему до запуска массового производства.

  • Ты выявляешь и устраняешь ошибки до начала серийного выпуска.
  • Ты дорабатываешь схему и повторно тестируешь прототип.
  • Ты минимизируешь риски и ускоряешь вывод продукта на рынок.

Чем раньше ты исправишь ошибки, тем меньше затрат потребуется на доработку и производство.

Результаты тестирования становятся основой для дальнейших улучшений. Ты анализируешь полученные данные, корректируешь конструкцию и повторяешь цикл тестирования. Такой подход обеспечивает высокое качество и надежность конечного продукта.

Оптимизация процесса

Лайфхаки и советы

Ты можешь значительно ускорить прототипирование, если применяешь современные подходы и инструменты. Используй 3D-печать для быстрого создания макетов. Генеративный дизайн помогает упростить процесс проектирования, а интеграция Интернета вещей (IoT) делает устройства более функциональными.

  • Применяй готовые примеры и библиотеки. Это сокращает время на разработку прототипа почти на треть.
  • Внедряй платформы CI/CD. Они автоматизируют сборку и тестирование, повышая продуктивность и снижая количество ошибок.
  • Инвестируй в качественные CAD-системы. Ты получаешь более точные схемы и повышаешь качество конечного продукта.
  • Используй шаблоны для ускорения разработки. Это экономит время и снижает вероятность ошибок.
  • Автоматизируй процессы на всех этапах. Ты минимизируешь человеческий фактор и повышаешь стабильность результата.
  • Применяй 3D-моделирование для раннего выявления проблем. Такой подход снижает количество ошибок на 30%.
  • Выбирай компоненты только у надежных поставщиков. Это повышает надежность устройства и уменьшает риски.

💡 Эксперты советуют: автоматизация и качественное моделирование — ключ к успешному прототипу.

Ты можешь оценить эффективность своих действий с помощью специальных метрик:

Метрика Описание
Выработка (yield) Процент успешных изделий на каждом этапе
Брак (scrap) Количество бракованных изделий
Производительность труда (throughput) Эффективность работы на каждом этапе

Типичные ошибки

Ты должен знать о распространённых ошибках, чтобы избежать их в процессе прототипирования. Недостатки дизайна часто приводят к неработающим прототипам. Неправильный выбор материалов снижает производительность устройства. Плохое качество сборки вызывает проблемы с пайкой и функциональностью. Пропуск тестирования приводит к невыявленным дефектам, например, к недостаткам распределения энергии.

  • Ошибки в проектировании мешают запуску рабочей платы.
  • Некачественные материалы ухудшают характеристики устройства.
  • Нарушения в сборке приводят к дефектам пайки.
  • Отсутствие тестирования оставляет скрытые проблемы.

Грамотное прототипирование PCBA ускоряет вывод продукта на рынок, снижает риски и улучшает коммуникацию с командой. Ты получаешь возможность быстро выявить и устранить ошибки. В мировой практике, например, в авиации применяют высокоточные монтажные машины и строгий контроль качества. На этапе тестирования имитируют реальные условия эксплуатации:

  • Используют аэродромные электрораспределительные колонки.
  • Проверяют стабильность и надежность в условиях аэропорта.

Следующий шаг — переход к серийному производству, доработка дизайна и повторное тестирование.

FAQ

Какой минимальный набор инструментов нужен для прототипирования PCBA?

Тебе понадобятся CAD-программа, паяльная станция, мультиметр, набор пинцетов и расходные материалы для пайки. Для проверки качества используй лупу или микроскоп.

Сколько времени занимает создание прототипа PCBA?

Обычно ты можешь получить готовый прототип за 5–10 рабочих дней. Всё зависит от сложности схемы, доступности компонентов и скорости работы подрядчиков.

Можно ли использовать одни и те же Gerber-файлы для прототипа и серийного производства?

Ты можешь использовать одни и те же Gerber-файлы, если они соответствуют требованиям массового производства. Проверь спецификации производителя перед запуском.

Как проверить работоспособность прототипа без специального оборудования?

Ты можешь использовать мультиметр, простые тестовые программы и визуальный осмотр. Для сложных схем лучше применить функциональное тестирование.

Какие ошибки чаще всего встречаются при прототипировании?

Чаще всего ты сталкиваешься с неправильной распиновкой, ошибками пайки и несоответствием компонентов. Проводи тестирование на каждом этапе, чтобы избежать проблем.
