Технологии и оборудование для сборки печатных плат

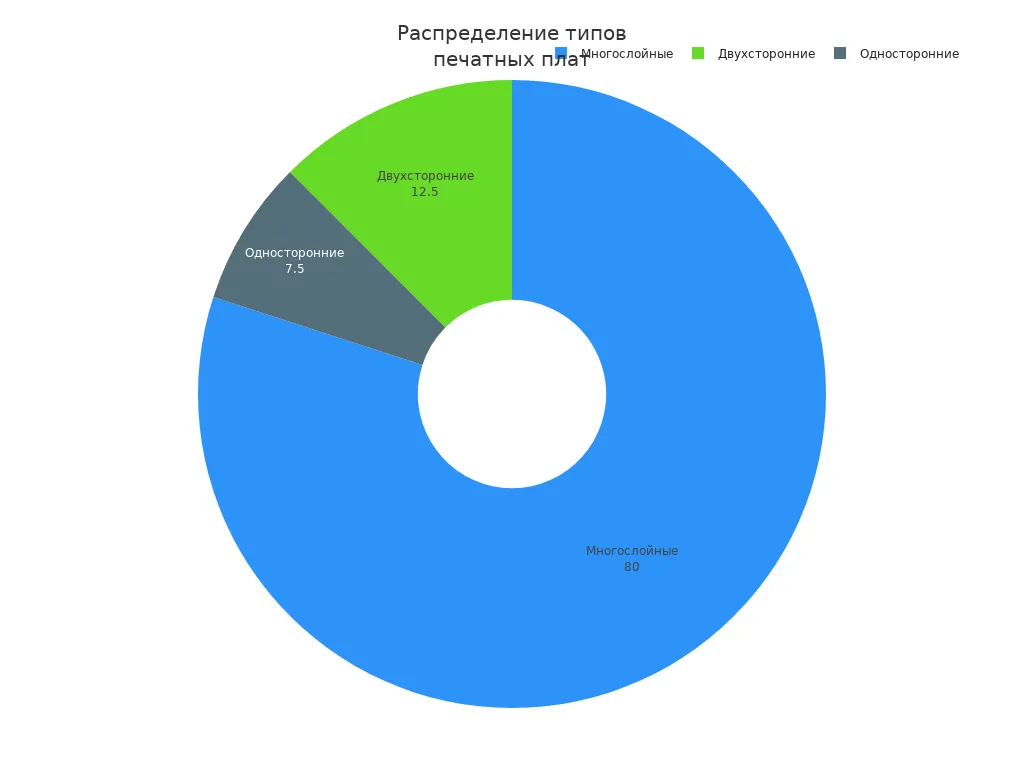

Сборка печатных плат требует современных технологий и специализированного оборудования, чтобы вы получили надежную и долговечную электронику. Сегодня SMT позволяет вам повысить плотность монтажа и снизить стоимость производства. Мировая статистика подтверждает: 80% заказов приходится на многослойные платы, что подчеркивает важность применения передовых решений.

Автоматизация и профессиональный подход минимизируют влияние человеческого фактора, снижают уровень брака и обеспечивают стабильное качество вашей продукции.

Основные Выводы

• Выбор технологии сборки печатных плат, такой как SMT, повышает плотность монтажа и снижает затраты на производство.
• Автоматизация процессов сборки минимизирует влияние человеческого фактора и снижает уровень брака.
• Современное оборудование, включая автоматические установщики и AOI, обеспечивает высокую скорость и точность монтажа.
• Контроль качества на каждом этапе сборки гарантирует надежность и долговечность продукции.
• Использование передовых технологий и оборудования дает вам конкурентное преимущество на рынке.

Технологии сборки печатных плат

Современное производство требует эффективных методов и оборудования для сборки печатных плат. Выбирая подходящую технологию, вы получаете компактные, надежные и экономичные электронные устройства. Давайте рассмотрим основные технологии, которые применяются сегодня.

SMT сборка печатных плат

SMT (Surface Mount Technology) — это ведущий метод, который используют для монтажа компонентов прямо на поверхность платы. Вы получаете высокую плотность монтажа, уменьшение размеров и веса изделий, а также снижение стоимости производства. Благодаря автоматизации, SMT обеспечивает стабильное качество и минимальный процент брака.

Компания Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ) специализируется на SMT сборке и применяет только современное оборудование для достижения максимальной надежности.

Преимущества SMT:

• Высокая плотность сборки — вы можете уменьшить габариты устройства на 60% и массу на 75%.
• Надежность — автоматизированный процесс снижает количество дефектов на 10%.
• Отличные высокочастотные характеристики — устройства работают на частотах до 3 ГГц.
• Экономия материалов и сокращение трудозатрат.
• Соответствие экологическим стандартам.

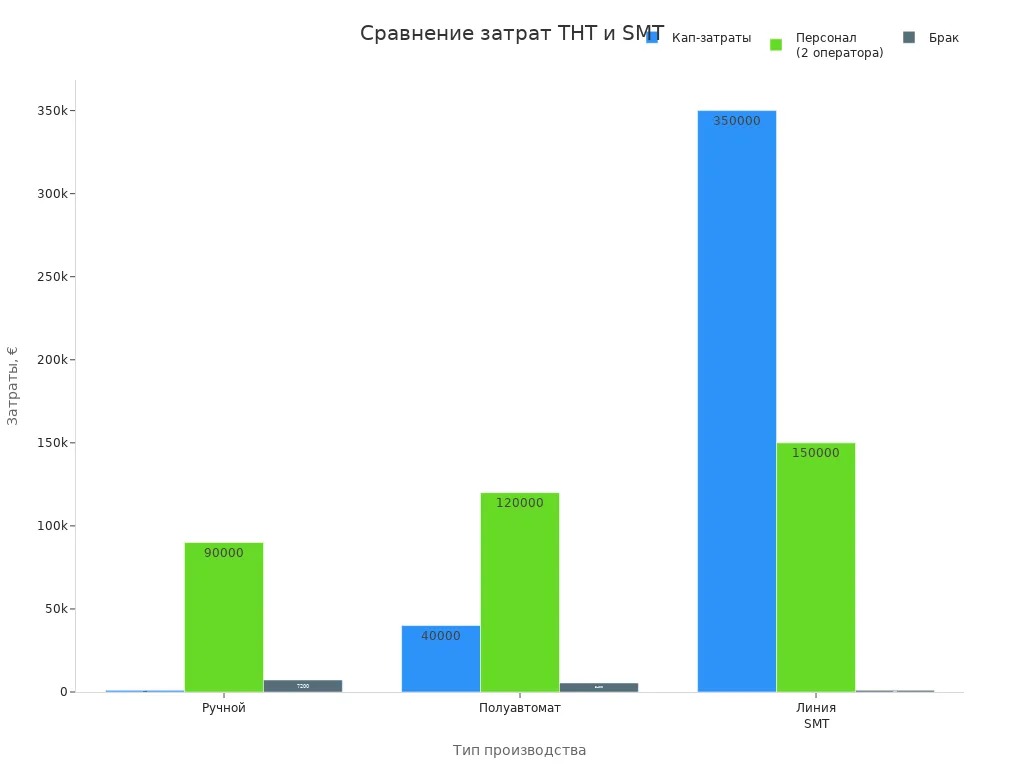

В массовом производстве SMT показывает лучшую экономическую эффективность по сравнению с ручной и полуавтоматической сборкой. Посмотрите на сравнение затрат:

Выбирая SMT, вы ускоряете процесс сборки печатных плат и снижаете расходы на производство.

THT монтаж

THT (технология монтажа в отверстия) — это технология, при которой компоненты устанавливают в отверстия на плате и припаивают с обратной стороны. Вы используете THT, если требуется высокая механическая прочность соединений или если в схеме присутствуют массивные детали, такие как трансформаторы и дроссели. THT подходит для плат, которые работают в условиях вибраций или высоких нагрузок.

Основные случаи применения THT:

• Необходима высокая прочность пайки (разъемы, соединители).
• Используются крупные компоненты.
• Плата работает при сильных вибрациях.
• Требуется монтаж в высоковольтных цепях.

THT уступает SMT по плотности монтажа и скорости автоматизации, но остается востребованным для специфических задач.

SMD монтаж

SMD (Surface Mounted Device) — это технология, при которой вы монтируете миниатюрные компоненты непосредственно на поверхность платы. SMD монтаж позволяет увеличить плотность элементов, уменьшить вес устройства и ускорить производственный процесс.

Преимущества SMD монтажа:

• Миниатюризация устройств — вы размещаете больше функций на меньшей площади.
• Увеличение плотности монтажа — дорожки становятся короче, а электрические параметры лучше.
• Уменьшение веса — особенно важно для мобильной электроники.
• Быстрый автоматический монтаж.
• Надежность соединений и улучшенное тепловое управление.

Чаще всего в SMD монтаже используют такие компоненты:

• Резисторы
• Конденсаторы
• Катушки индуктивности
• Транзисторы и диоды
• Интегральные схемы
• Светодиоды
• Фильтры и разъемы

Выбирая SMD монтаж, вы получаете современные и компактные решения для сборки печатных плат.

В современном производстве вы можете выбрать ручную, полуавтоматическую или полностью автоматическую сборку. Автоматизация обеспечивает максимальную производительность и качество.

• Конвекционная пайка подходит для массового производства.
• Лазерная пайка применяется для сложных микроэлектронных устройств.
• Пайка волной припоя — классический метод для двухсторонних плат.
• Бессвинцовая пайка соответствует стандартам RoHS.
• Трафаретная пайка обеспечивает точное нанесение паяльной пасты.
• Селективная пайка снижает тепловую нагрузку.
• Пайка оплавлением равномерно распределяет температуру.

Сборка печатных плат с использованием современных технологий дает вам конкурентное преимущество на рынке.

Оборудование для сборки

Современное оборудование играет ключевую роль в процессе сборки печатных плат. Выбирая правильные машины и системы, вы повышаете качество, надежность и скорость производства. Компания Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ) использует только передовые решения, чтобы ваша продукция соответствовала самым высоким стандартам.

Автоматические установщики компонентов

Автоматические установщики компонентов обеспечивают высокую скорость и точность монтажа. Вы можете устанавливать тысячи элементов в час, что значительно ускоряет сборку печатных плат. Системы машинного зрения и камеры гарантируют точное размещение даже самых миниатюрных деталей. Автоматизация снижает влияние человеческого фактора и уменьшает количество дефектов. Установщики легко адаптируются к разным типам компонентов, что делает производство гибким и эффективным.

Станции нанесения паяльной пасты

Станции нанесения паяльной пасты отвечают за равномерное распределение пасты на контактных площадках. Вы используете трафаретную печать, чтобы точно дозировать количество материала. Для сложных плат применяют ступенчатые трафареты и точечное дозирование. Автоматизация этого этапа позволяет добиться стабильного качества пайки и минимизировать риск дефектов.

Печи оплавления

Печи оплавления отвечают за качественную пайку компонентов. Вы контролируете температурный профиль, чтобы обеспечить оптимальное смачивание припоя и минимальное количество дефектов. Важно поддерживать стабильную температуру по всей поверхности платы. Для разных компонентов применяют разные температурные режимы, что позволяет избежать перегрева и сохранить целостность элементов.

AOI и рентген-контроль

Автоматическая оптическая инспекция (AOI) и рентген-контроль — ваши главные помощники на этапе контроля качества. AOI сравнивает изображение платы с эталоном и выявляет отсутствие, смещение компонентов, перемычки припоя и другие дефекты. Рентген-контроль необходим для проверки скрытых выводов, например, у BGA-компонентов. Вы можете обнаружить даже внутренние дефекты пайки и пустоты, что особенно важно для сложных изделий.

Использование современного оборудования и автоматизации позволяет вам снизить количество брака и повысить надежность продукции.

Этапы сборки печатных плат

Подготовка компонентов и плат

Вы начинаете процесс с тщательной подготовки компонентов и плат. Проверяете размеры и форм-фактор, чтобы они соответствовали техническому заданию. Электрическое тестирование выявляет скрытые дефекты, такие как обрывы или короткие замыкания. Контроль качества на этапе сверления и металлизации исключает ошибки, которые могут повлиять на надежность соединений. Оксидирование и химическое матирование улучшают адгезию и долговечность многослойных плат.

• Проверка размеров и формы платы
• Электрическое тестирование
• Контроль качества сверления
• Оксидирование и матирование поверхности

Нанесение паяльной пасты

На этом этапе вы используете станции трафаретной печати для равномерного нанесения паяльной пасты на контактные площадки. Металлические лезвия ракеля обеспечивают точность, а угол наклона и давление регулируют качество нанесения. Контактный способ печати и оптимальная скорость отделения трафарета минимизируют риск дефектов.

Установка компонентов

Вы устанавливаете компоненты с помощью автоматических установщиков, оснащённых системами машинного зрения. Машинное зрение анализирует тип, размер и положение каждого элемента, что гарантирует точность монтажа. Программное управление и увеличение количества монтажных головок позволяют одновременно захватывать несколько компонентов, повышая производительность и снижая вероятность ошибок.

• Высокая скорость и точность установки
• Минимальное вмешательство оператора
• Программное управление
• Одновременная установка нескольких элементов

Пайка и очистка

Пайка происходит в печах оплавления, где вы поддерживаете температуру выше точки плавления припоя в течение 60–90 секунд при 235–245 °C. Использование водосмываемых флюсов с активирующими компонентами и предварительное покрытие медных поверхностей серебром или оловом предотвращает образование окислов. Равномерное распределение нагрева по всей плате обеспечивает качественные соединения. После пайки вы очищаете плату от остатков флюса, чтобы избежать коррозии и повысить долговечность.

• Контроль температуры пайки
• Использование активных флюсов
• Предварительное покрытие медью
• Очистка от остатков флюса

Контроль качества

На финальном этапе вы проводите автоматическую оптическую инспекцию (AOI), чтобы выявить дефекты монтажа и пайки. Рентген-контроль помогает обнаружить скрытые проблемы, например, пустоты под BGA-компонентами. DFA (Design for Assembly) стандартизирует компоненты и упрощает упаковку, снижая риск ошибок. Электрическое тестирование проверяет стабильность работы схемы при различных напряжениях и токах. Тесты на термическую стабильность и вибрацию имитируют реальные условия эксплуатации, гарантируя надежность.

• AOI и рентген-контроль
• DFA для стандартизации
• Электрическое тестирование
• Тесты на термическую стабильность и вибрацию

Каждый этап сборки печатных плат требует современного оборудования и профессионального подхода. Вы обеспечиваете высокое качество и надежность продукции, минимизируя процент брака.

Контроль качества

Контроль качества — это ключевой этап, который определяет надежность и долговечность вашей продукции. Вы используете современные методы, чтобы выявить даже самые мелкие дефекты на ранних стадиях производства. Компания Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ) применяет передовые технологии контроля, чтобы каждая плата соответствовала строгим стандартам и требованиям.

AOI инспекция

Автоматическая оптическая инспекция (AOI) помогает вам быстро и точно находить дефекты на печатных платах. Вы сравниваете изображения собранной платы с эталонными, что позволяет выявлять ошибки монтажа, смещение компонентов и перемычки припоя. AOI снижает риск выпуска бракованной продукции и экономит ваши ресурсы.

Используя AOI, вы минимизируете риск дефектов и повышаете стабильность качества.

Рентген-контроль

Рентген-контроль позволяет вам видеть то, что скрыто от глаз. Вы выявляете дефекты пайки под корпусами BGA, анализируете многослойные платы и контролируете качество соединений без разрушения изделия. Такой подход экономит ваше время и ресурсы, а также обеспечивает высокую точность диагностики.

• Выявление скрытых дефектов, которые невозможно обнаружить визуально
• Высокая точность диагностики
• Возможность инспекции без разрушения платы

Электрическое тестирование

Электрическое тестирование подтверждает работоспособность каждой собранной платы. Вы проверяете отсутствие коротких замыканий и обрывов, оцениваете качество компонентов и выявляете возможные неисправности до отгрузки продукции. Такой подход снижает ваши затраты на гарантийное обслуживание и повышает доверие клиентов.

• Электрическое тестирование выявляет дефекты монтажа и проверяет качество компонентов
• Включает методы проверки на короткое замыкание и обрывы цепей
• Обнаружение неисправностей на производстве дешевле, чем после отгрузки

Чем выше уровень технологии, тем больше внимания вы уделяете контролю качества. Только так вы обеспечиваете надежность и долгий срок службы вашей продукции.

Выбор современных технологий и оборудования определяет успех вашей сборки печатных плат. Вы управляете себестоимостью и сроками производства, если учитываете такие факторы:

• Разные технологии требуют разного уровня оборудования и влияют на затраты.
• Сложные решения, например HDI, увеличивают стоимость, но дают технологические преимущества.
• Размеры и материалы платы влияют на сроки выпуска.

Контроль качества и профессиональный подход гарантируют надежность. Обращайтесь к специалистам компании Цзиньеда Электроник (ШЭНЬ ЧЖЭНЬ) для уверенности в результате.

FAQ

Какие технологии чаще всего применяют для сборки печатных плат?

Вы используете SMT и SMD для современных устройств. THT подходит для компонентов с высокой механической нагрузкой. Автоматизация повышает качество и снижает количество ошибок.

Какое оборудование необходимо для качественной сборки печатных плат?

Вы применяете автоматические установщики компонентов, станции нанесения паяльной пасты, печи оплавления, а также системы AOI и рентген-контроля. Это оборудование обеспечивает точность и надежность.

Почему важно проводить контроль качества на каждом этапе?

Вы выявляете дефекты сразу, снижаете риск брака и экономите ресурсы. Контроль качества гарантирует стабильную работу вашей продукции.

Можно ли заказать сборку печатных плат под индивидуальные требования?

Вы можете заказать сборку печатных плат с учетом ваших технических требований. Профессиональные компании адаптируют процесс под ваш проект.

Сколько времени занимает сборка печатных плат?

Вы получаете готовые платы в срок от нескольких дней до пары недель. Срок зависит от сложности проекта и объема заказа.
