Печатная плата или PCB Как избежать ошибок на этапе разработки

Ошибки при проектировании печатная плата или PCB могут привести к сбоям в работе устройства и усложнить производство. Ты можешь снизить риски, если учитываешь современные стандарты и применяешь подходы DFM/DFA. Важно использовать отраслевые стандарты:

Индивидуальный подход и прозрачное взаимодействие с производителем помогают реализовать проект без лишних ошибок.

Основные Выводы

• Проверяй стек слоёв, материалы, зазоры и ширину дорожек заранее. Такой контроль снижает риск перегрева, коробления и коротких замыканий.
• Применяй DFM и DFA с самого начала проекта. Эти подходы помогают найти ошибки до выпуска файлов и упростить сборку.
• Подбирай вес меди по току, нагреву и охлаждению. Верный выбор защищает дорожки от перегрева и повышает срок службы платы.
• Тщательно сверяй отверстия, паяльную маску, шелкографию и Gerber-файлы. Аккуратная проверка уменьшает брак и задержки на производстве.
• Держи связь с производителем на каждом этапе. Ранняя обратная связь помогает учесть ограничения фабрики и избежать дорогих переделок.

Типичные ошибки при проектировании печатной платы или PCB

Ошибки в структуре слоёв

Ты можешь столкнуться с проблемами, если не учитываешь особенности структуры слоёв. Несимметричность конструкции вызывает механические напряжения, что увеличивает риск дефектов монтажа. Анизотропия термических свойств материалов приводит к короблению платы и нарушению импеданса.

Анизотропия свойств: у FR4 коэффициент теплового расширения по вертикали может быть в шесть раз выше, чем по горизонтали. Это вызывает изгиб платы и влияет на её надёжность.

• Ошибки в шероховатости поверхности увеличивают кондуктивные потери до 100%.
• Несимметричность конструкции повышает риск непропая и “tombstoning”.

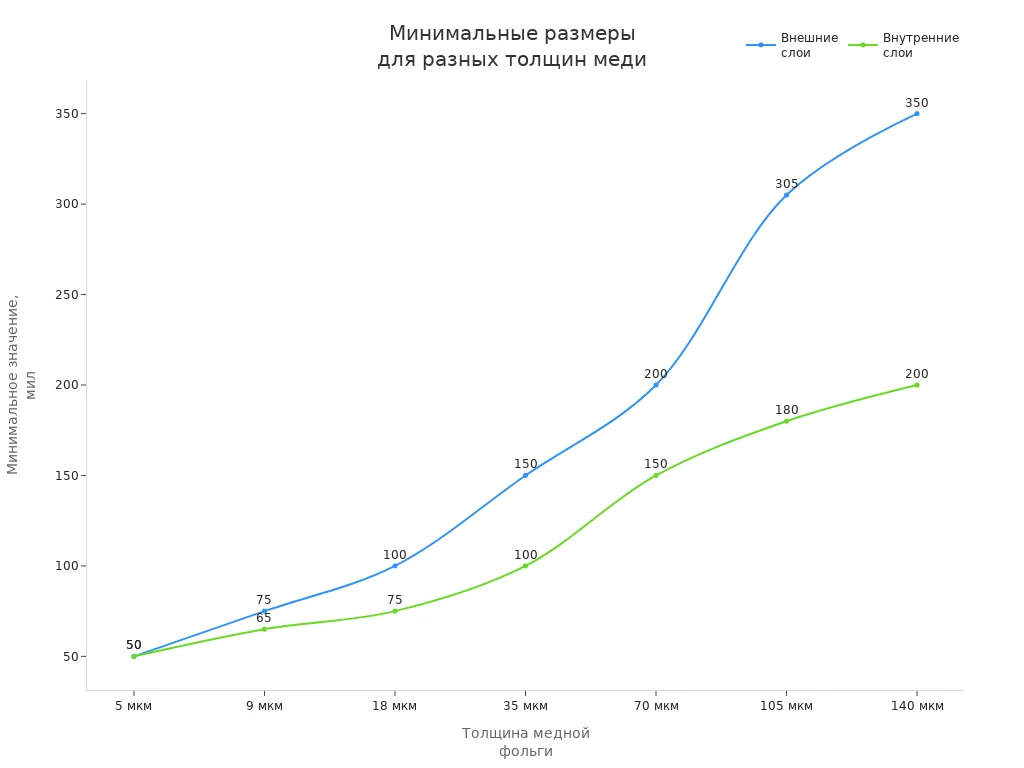

Неправильный выбор веса меди

Ты должен учитывать токовые нагрузки и условия охлаждения при выборе веса меди.

Недостаточные зазоры и ширина дорожек

Ты рискуешь получить короткое замыкание или перегрев, если не соблюдаешь минимальные зазоры и ширину дорожек. Малые зазоры приводят к пробою, а слишком узкие дорожки не выдерживают токовую нагрузку.

Ошибки в сверлении и металлизации отверстий

Неправильный выбор диаметра отверстий и кольцевых площадок вызывает дефекты, которые снижают надёжность печатная плата или PCB.

Слишком мелкие элементы и падды

Ты можешь столкнуться с трудностями при монтаже, если используешь слишком маленькие элементы и падды. Это усложняет пайку и увеличивает риск непропая.

Проблемы с паяльной маской и шелкографией

Ошибки в паяльной маске и шелкографии приводят к браку при монтаже.

Игнорирование требований DFM и DFA

Ты должен учитывать требования DFM и DFA. Если не делаешь этого, увеличивается риск брака и сложностей при сборке печатная плата или PCB.

Неправильный выбор материалов

Ты можешь снизить надёжность платы, если не учитываешь свойства материалов:

• Низкая диэлектрическая постоянная
• Высокая температура стеклования Tg
• Высокая стабильность размеров
• Низкое влагопоглощение

Эти параметры влияют на тепловую стабильность, высокочастотные характеристики и долговечность изделия.

Ошибки при подготовке Gerber-файлов

Ты должен внимательно проверять Gerber-файлы перед запуском производства.

• Перекрывающиеся или неправильно расположенные отверстия под сверление.
• Ошибки в паяльной маске, такие как избыточное покрытие контактных площадок.
• Проблемы с соотношением сторон переходных отверстий.

Перекрывающиеся отверстия могут привести к поломке сверла, а ошибки в маске вызывают проблемы с пайкой.

Как избежать ошибок на этапе проектирования

DFM для печатной платы или PCB

Ты должен учитывать требования DFM (Design for Manufacturability) на всех этапах проектирования. DFM позволяет выявить производственные риски до выпуска Gerber-файлов и снизить вероятность брака. Не ограничивайся только стандартной DRC-проверкой. Важно анализировать реальные условия производства: физические, химические, тепловые и механические параметры платы. Это помогает избежать доработок и дополнительных затрат.

DFM — это обязательный подход, который определяет, можно ли серийно выпускать разработанную плату. Ты должен проверить минимальные диаметры металлизированных и неметаллизированных отверстий, а также соответствие всех параметров платы допускам производителя.

DFA и удобство сборки

DFA (Design for Assembly) помогает сделать сборку печатная плата или PCB быстрой и надёжной. Ты должен предусмотреть удобство автоматической и ручной сборки, чтобы исключить ошибки монтажа и упростить инспекцию.

1. Размещай компоненты строго по спецификации BOM.
2. Проверь размеры посадочных мест — они должны соответствовать требованиям.
3. Оставляй достаточные расстояния между компонентами для пайки и ремонта.
4. Убедись, что файлы сверловки соответствуют стандартам.
5. Используй методы термической разгрузки для предотвращения перегрева.
6. Соблюдай зазоры по краям платы для правильной сборки.

• Организуй посадочные места с учётом стандартов IPC.
• Предусмотри крепёжные отверстия для удобства ручного монтажа.
• Оптимизируй спецификацию, чтобы снизить ручную работу.
• Учитывай требования автоматизированного контроля (AOI).

Слишком большие отверстия паяльной маски могут оставить тонкий канал между контактными площадками, что затруднит пайку.

Проверка структуры слоёв и трассировки

Ты должен тщательно проверять структуру слоёв и трассировку, чтобы избежать проблем с возвратными токами, перекрёстными наводками и импедансом. Используй современные инструменты:

• Stackup Editor — для проверки и редактирования стека слоёв, расчёта импеданса.
• Spectrum Analyzer — для оценки электромагнитной совместимости трасс.
• BoardSim — для расчёта сопротивлений и оптимизации топологии.

Печатная плата или PCB с правильно спроектированной структурой слоёв обеспечивает стабильную работу устройства даже в сложных условиях.

Контроль веса меди и токовых нагрузок

Ты должен правильно выбирать вес меди, чтобы дорожки выдерживали рабочий ток и не перегревались. Используй расчётные модели и номограммы IPC-2152. Оценивай тепловую нагрузку с учётом материала подложки и условий охлаждения.

Для расчёта допустимого нагрева платы применяй тепловую модель с учётом сопротивлений корпуса и отвода тепла. При стандартном охлаждении ориентируйся на перегрев дорожки около 20 °C.

Проверка зазоров и размеров

Ты должен соблюдать производственные нормы по минимальным зазорам, размерам падов и ширине проводников. Это снижает риск коротких замыканий и дефектов монтажа.

• Минимальные зазоры между проводниками: 0,075−0,1 мм.
• Минимальная ширина проводника: 0,075−0,1 мм.

Корректная подготовка файлов для производства

Ты должен подготовить полный комплект файлов для производства, чтобы исключить ошибки и задержки. Включи в комплект:

• Не включай слои Top/Bottom Paste, Keep-Out Layer, Pad Master — они не нужны для производства самой платы.
• Используй формат Gerber RS274X с embedded apertures.
• Не применяй Mirror — производитель сам выполнит зеркалирование.

Взаимодействие с производителем (на примере Kingfield PCB)

Ты должен поддерживать прозрачное взаимодействие с производителем на всех этапах. Kingfield PCB запрашивает у заказчика технические материалы, перечень компонентов, схему монтажа и Gerber-файлы для DFM-проверки. Это позволяет выявить возможные проблемы до запуска производства и адаптировать проект под реальные возможности фабрики.

• Передай производителю все необходимые файлы и спецификации.
• Согласуй особенности конструкции и материалы.
• Получи обратную связь по технологичности проекта.
• Уточни ограничения по минимальным размерам, зазорам и отверстиям.
• Используй рекомендации производителя для повышения надёжности и снижения стоимости.

Сотрудничество с Kingfield PCB обеспечивает индивидуальный подход, прозрачность и контроль качества на каждом этапе. Ты получаешь поддержку опытных инженеров и возможность реализовать сложные проекты без лишних рисков.

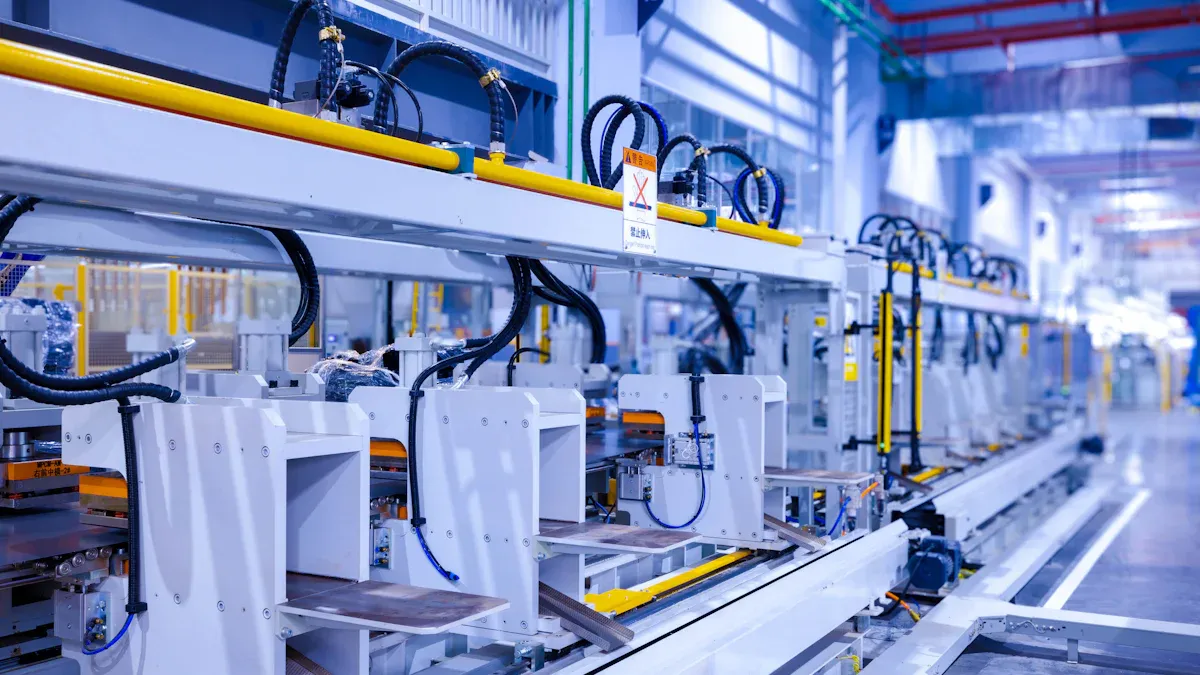

Этапы проектирования и производства печатной платы

Формирование требований и обсуждение сметы

На этом этапе ты определяешь ключевые параметры будущей платы. Зафиксируй габариты, контур, расположение монтажных отверстий, класс точности, минимальные ширины проводников, требования к паяльной маске и маркировке. Это поможет избежать изменений стоимости и сроков в будущем.

Ты должен учитывать ограничения производителя и заранее согласовывать все параметры.

Разработка топологии и структуры платы

Ты проектируешь топологию, определяешь количество слоёв, размеры проводников и зазоры. Важно учесть электрические, механические и тепловые параметры, чтобы плата была надёжной и соответствовала требованиям.

• Количество слоёв
• Геометрические размеры элементов
• Электрические параметры
• Механические свойства
• Тепловые характеристики
• Коррозионная стойкость

Подготовка и проверка документации

Ты формируешь комплект конструкторской документации. Проверь технологичность платы, проведи DFM-анализ, оцени возможность монтажа. Согласуй состав документов с производителем. Включи CAD-данные, спецификацию, сборочный чертёж и производственные файлы.

Прототипирование и запуск опытной партии

Ты изготавливаешь опытный образец, чтобы проверить функциональность и устранить ошибки. Прототип помогает оптимизировать инженерные решения и подготовиться к серийному производству. Такой подход позволяет выявить проблемы до запуска массового производства.

• Проверка работы схемы
• Оценка простоты сборки
• Испытания устройства

Серийное производство и контроль качества

Ты запускаешь серийное производство после успешного тестирования прототипа. На этом этапе применяй автоматизированный оптический контроль, рентгеновский анализ и многоступенчатые методы проверки. Это помогает выявить даже скрытые дефекты и повысить надёжность продукции.

Обратная связь и доработка

Ты анализируешь результаты производства, собираешь обратную связь и при необходимости дорабатываешь проект. Такой подход позволяет постоянно улучшать качество и соответствовать ожиданиям заказчика.

Постоянное взаимодействие с производителем помогает быстро реагировать на замечания и совершенствовать продукт.

Чек-лист для самопроверки перед производством

Перед отправкой печатной платы в производство ты должен провести тщательную самопроверку. Такой подход помогает выявить критические ошибки и избежать брака на этапе изготовления. Используй этот чек-лист, чтобы убедиться в готовности проекта.

Проверка структуры слоёв и материалов

Ты должен сверить структуру слоёв с требованиями производителя. Проверь, соответствует ли стек выбранным материалам и технологическим возможностям фабрики. Убедись, что все параметры слоёв заданы корректно и не вызывают механических напряжений.

Проверь стек слоёв и материалы: несоответствие может привести к отказу платы на производстве.

Контроль веса меди и зазоров

Ты обязан проверить технологические зазоры между трассами, площадками и полигонами. Сверь минимальные значения с ограничениями производителя. Оцени вес меди для каждого слоя и убедись, что он выдерживает расчетные токовые нагрузки.

• Проверь минимальные зазоры: трасса–трасса, трасса–площадка, площадка–площадка.
• Сверь вес меди с расчетными параметрами.

Проверка отверстий и металлизации

Ты должен внимательно проверить расстояния между зонами сверления, переходными и выводными отверстиями. Слишком близкие отверстия могут наложиться друг на друга из-за допуска на смещение сверла. Убедись, что все отверстия соответствуют технологическим требованиям и не вызывают дефектов металлизации.

Проверка паяльной маски и шелкографии

Ты должен сверить параметры паяльной маски, особенно ширину перемычки между соседними площадками. Слишком узкая перемычка может разрушиться после изготовления, что увеличивает риск перемыкания площадок при пайке. Проверь шелкографию после трассировки и размещения компонентов. Наложение обозначений и надписей друг на друга считается проблемой при проверке проекта.

Проверь маску и шелкографию: ошибки могут привести к браку при монтаже.

Проверка Gerber-файлов и спецификаций

Ты обязан сверить проектные правила и Gerber-файлы с требованиями фабрики. Проверь, что все слои, отверстия и обозначения корректно отображаются в файлах. Убедись, что спецификации полностью соответствуют производственным стандартам.

Используй этот чек-лист перед отправкой платы в производство. Ты снизишь риск ошибок и повысишь надёжность изделия.

Ты можешь избежать большинства ошибок, если внимательно относишься к каждому этапу проектирования и поддерживаешь тесное взаимодействие с производителем, например, Kingfield PCB. Используй чек-листы и современные методы DFM/DFA для контроля качества. Не экономь время на проверках — только так твоя печатная плата или PCB будет надёжной и эффективной. Доверь сложные задачи профессионалам.

FAQ

Как понять, что твоя печатная плата готова к производству?

Проверь стек слоёв, зазоры, отверстия, маску, шелкографию и Gerber-файлы. Сверь параметры с возможностями фабрики. Если остаются сомнения, запроси DFM-проверку у производителя. Это снизит риск брака уже на старте.

Зачем тебе нужен DFM, если DRC уже выполнен?

DRC проверяет правила в CAD. DFM оценивает реальную технологичность производства. Ты находишь ошибки, которые стандартная проверка может пропустить: слабые перемычки маски, критичные допуски, сложные отверстия, риск деформации платы.

Когда стоит делать прототип перед серией?

Делай прототип, если у тебя новая схема, плотный монтаж, нестандартный стек слоёв или повышенные токовые нагрузки. Прототип помогает быстро найти ошибки. Ты экономишь время, бюджет и снижаешь риск проблем в серии.

Какие файлы нужно обязательно отправить производителю?

Подготовь Gerber-файлы, NC Drill, контур платы, данные по слоям, требования к материалам и спецификации. Добавь сборочные данные, если планируешь монтаж. Полный комплект ускоряет проверку и делает запуск производства более предсказуемым.

Как Kingfield PCB помогает снизить ошибки на этапе разработки?

Ты получаешь прозрачное взаимодействие, инженерную обратную связь, проверку файлов и рекомендации по технологичности. Команда Kingfield PCB помогает согласовать материалы, конструкцию и параметры платы. Такой подход упрощает запуск проекта и повышает надёжность результата.
