Тонкие проводники исчезают из-за бокового подтравливания. Стандартный субтрактивный метод изготовления печатных плат использует изотропное химическое травление. Жидкий химический раствор вымывает медную фольгу под защитным фоторезистом на большую глубину. Данная глубина подреза часто равняется первоначальной ширине самой проводящей дорожки.

Разработчики выбирают Медные платы (толщина меди 2 унции) для успешной работы с высокими токовыми нагрузками. Плотная фольга толщиной 70 мкм эффективно предотвращает опасный перегрев электрических цепей. Однако увеличенная толщина медного слоя всегда требует соблюдения особых технологических норм.

Грамотная DFM-адаптация исходного проекта гарантированно сохраняет геометрию медных проводников. Инженер заранее увеличивает минимальные зазоры и ширину дорожек. Технолог применяет расчетную компенсацию на фотошаблоне и постоянно контролирует фактор химического травления.

Основные Выводы

• Боковой подрез растворяет тонкие медные дорожки под защитным слоем во время химической обработки.
• Медная фольга толщиной 70 микрометров эффективно защищает мощные электрические цепи от опасного перегрева.
• Инженер заранее увеличивает ширину дорожек и зазоры на чертежах для компенсации бокового подтрава.
• Завод настраивает давление распыления травителя и контролирует температуру раствора для точной формы проводников.

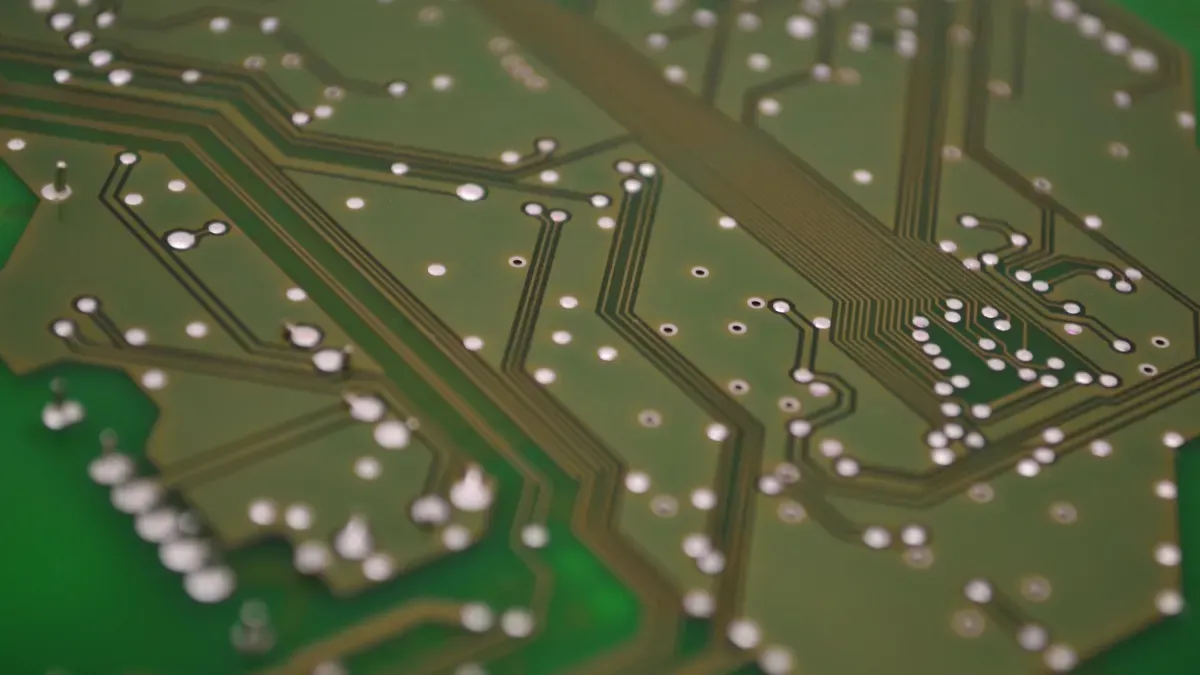

Физика травления и боковой подрез

Механизм бокового подтравливания

Субтрактивный метод изготовления печатных плат использует химическое удаление незащищенного металла. Жидкий раствор травителя вымывает медь во всех направлениях с одинаковой скоростью. По мере проникновения химического реагента вглубь фольги процесс одновременно разрушает медь непосредственно под защитным слоем фоторезиста. Подобное горизонтальное вымывание материала под защитной маской инженеры называют боковым подтравливанием. Глубина бокового подтрава находится в прямой и строгой зависимости от первоначальной толщины медной фольги и общего времени взаимодействия металла с растворителем. Длительная обработка толстых медных слоев увеличивает боковой подрез и полностью вымывает тонкие проводники.

Специальные производственные технологии успешно предотвращают разрушение дорожек за счет сокращения времени контакта реагента с базовым металлом:

• Технология предварительного химического травления уменьшает толщину базовой медной фольги до значений менее 9 мкм, что существенно сокращает общее время процесса.
• Модифицированный процесс травления (MEAP) снижает толщину базового слоя меди, уменьшает боковой подтрав и гарантирует лучшее разрешение рисунка.
• Гибридная технология задействует базовую фольгу толщиной менее 9 мкм для критических элементов топологии, сохраняя заданную геометрию и допуск проводников.

Расчет фактора травления

Жидкий химический травитель гораздо дольше контактирует с верхними слоями медного проводника. Из-за этого неравномерного воздействия верхняя часть медной дорожки теряет значительно больше металла, чем нижнее основание. Поперечное сечение готового проводника приобретает характерную трапециевидную форму с наклонными боковыми стенками. Специалисты оценивают степень этого изменения через коэффициент, который называют фактором травления. В базовой концепции этот параметр отражает отношение вертикальной составляющей перетрава Y к горизонтальной составляющей X.

Инженеры рассчитывают стандартный фактор травления по формуле Etch Factor = T / [0.5(W1 – W2)], где параметр T обозначает толщину проводника, а параметры W1 и W2 представляют ширину проводника вверху и внизу. Производственные программы также применяют инвертированную формулу Etch = [0.5(W1 – W2)] / T, где значение 0 обозначает полное отсутствие наклона стенок. Разработчики специально устанавливают значение 0 в настройках для исключения влияния фактора травления из расчетов. Инженеры запрашивают точное значение этого коэффициента у производителя печатных плат.

Как травятся Медные платы (толщина меди 2 унции)

Субтрактивный метод и фольга 70 мкм

Классический субтрактивный метод формирует рисунок схемы путем удаления излишков металла. Завод наносит фоторезист на поверхность медного листа. Специальный химический раствор под давлением смывает незащищенные участки. Медные платы (толщина меди 2 унции) имеют толщину фольги 70 мкм. Жидкий химический реагент растворяет этот толстый слой намного дольше обычного тонкого материала. Параметры оборудования напрямую влияют на качество готового изделия.

Длительное время химической обработки увеличивает риски разрушения проводников. Раствор травителя действует изотропно во всех направлениях. Реагент вымывает медь не только вниз, но и в стороны. Химикат активно разрушает металл прямо под защитной маской фоторезиста. Боковой подрез быстро уменьшает площадь поперечного сечения проводника. Узкие дорожки теряют сцепление с текстолитовым основанием и полностью смываются раствором.

Влияние толщины меди на токовые нагрузки

Инженеры проектируют Медные платы (толщина меди 2 унции) для передачи мощных электрических сигналов. Толстая фольга значительно снижает омическое сопротивление проводников. Дорожки выделяют меньше тепла при прохождении больших токов. Высокая токонесущая способность гарантирует стабильную работу приборов. Правильный выбор толщины металла защищает текстолит от термического разрушения.

Платы с толстой медью (heavy copper) используют медные веса от 4 до 10 унций на квадратный фут для увеличения пропускной способности по току и управления теплом. Эти платы питают высоконагруженные системы в оборонной, аэрокосмической и промышленной электронике.

1. IPC-2221 и IPC-2152 – это основные стандарты IPC, регламентирующие методологии испытаний и расчета роста температуры в дорожках печатных плат (ПП) для конкретных входных токов.
2. Номограммы из стандарта IPC-2152 являются удобным инструментом для подбора ширины проводника (дорожки) в зависимости от силы тока, толщины меди («веса» меди) и допустимого повышения температуры.
3. Калькуляторы на основе стандартов IPC-2221 и IPC-2152 (например, встроенные в Altium Designer или доступные онлайн) используются для автоматического определения предельного тока для заданного перегрева дорожки или для расчета её ширины.
4. IPC-2152 рекомендуется в качестве отправной точки для определения размеров дорожек и переходных отверстий, так как его формулы позволяют рассчитывать диапазон тока для заданного роста температур.

Технология предотвращения подреза

Компенсация на фотошаблоне

Производственные инженеры применяют специальную коррекцию цифровых данных GERBER для защиты медных проводников. Специалисты преднамеренно увеличивают ширину дорожек на этапе подготовки фотошаблона. Данная технология компенсирует неизбежное боковое вымывание металла при химической обработке. Инженер рассчитывает величину припуска на основе толщины фольги 70 мкм и значения фактора травления.

Заводская программа автоматически расширяет каждый элемент топологии схемы. Химический раствор вымывает выступающие края меди под фоторезистом во время обработки. Дорожка уменьшается до нужного размера после завершения травильного процесса. Инженеры сохраняют проектную ширину проводников и гарантируют расчетное сечение медных цепей.

Оптимизация растворов и распыления

Производители существенно повышают точность геометрии за счет настройки параметров оборудования. Специальные форсунки распыляют химический травитель под строго определенным давлением. Равномерный поток свежего раствора постоянно выбивает продукты реакции из узких каналов. Технологи тщательно регулируют температуру химикатов и скорость движения конвейера.

• Повышение давления распыления ускоряет вертикальное растворение меди и уменьшает боковой контакт.
• Контроль плотности травителя предотвращает скопление растворенного металла в межактивных зазорах.
• Стабилизация температуры химического раствора обеспечивает постоянную скорость реакции по всей площади платы.

Современные линии травления используют регенерацию медно-хлоридных и кислотных растворов. Автоматика непрерывно измеряет окислительно-восстановительный потенциал рабочей смеси. Постоянный состав реагентов снижает подтравливание фольги 70 мкм. Заводы гарантируют устойчивое формирование дорожек и предотвращают бракование слоистых пластиков.

Правила проектирования и DFM-нормы

Минимальные ширины и зазоры

Инженеры обязаны учитывать технологические ограничения производства еще на этапе создания эскиза печатного узла. Медные платы (толщина меди 2 унции) требуют существенного увеличения минимальной ширины проводников и расстояний между ними. Стандартные нормы для тонкой фольги 18 мкм не подходят для плотного слоя 70 мкм. Разработчик закладывает минимальную ширину дорожки не менее 0.20 мм (8 mils). Минимальный зазор между элементами топологии также должен составлять не менее 0.20 мм (8 mils).

Соблюдение этих параметров предотвращает критическое сужение и полный разрыв электрических цепей. Травильный раствор свободнее циркулирует в широких зазорах между медными проводниками. Свежие порции реагента равномерно вымывают продукты реакции с поверхности текстолита. Производственная линия формирует стабильные края проводящего рисунка без коротких замыканий и остаточных медных мостиков.

Коррекция геометрии дорожек

Процесс химического вымывания металла создает трапециевидную форму поперечного сечения готового проводника. Верхняя часть медной дорожки под фоторезистом получается заметно узкой, а нижнее основание на текстолите остается широким. Инженер-проектировщик учитывает этот физический эффект при подготовке производственных GERBER-файлов. Специалист искусственно расширяет границы всех проводников на чертеже схемы.

Технолог рассчитывает припуск на боковой подрез с учетом требований стандарта IPC-2221. Программа CAM-подготовки автоматически добавляет к ширине каждой линии величину, равную толщине медной фольги. Раствор травителя удаляет этот технологический припуск в процессе химической обработки. Готовая дорожка приобретает правильное сечение с заданной площадью медного контакта.

Трапециевидный профиль проводника с толщиной меди 70 мкм требует обязательного расширения зазоров в файлах топологии, иначе верхний край дорожки истончится, а нижнее основание зазовет короткое замыкание.

Правильная подготовка топологии гарантирует высокую надежность силовых плат при долгосрочной эксплуатации. Разработчик согласовывает технологические допуски с заводом-изготовителем до начала финальной трассировки слоев.

Главной причиной полного разрушения тонких проводников выступает боковой подрез. Глубина этого горизонтального подтрава напрямую зависит от толщины базовой фольги 70 мкм. Изотропное химическое вымывание растворяет медистый металл под маской фоторезиста и полностью уничтожает узкие линии.

Успешное изготовление надежной силовой электроники требует комплексного подхода:

1. Инженер учитывает рабочие токовые нагрузки и выбирает правильную толщину проводящего слоя.
2. Проектировщик закладывает увеличенные зазоры и расширенную ширину дорожек на этапе DFM.
3. Технолог выполняет точную компенсацию геометрических размеров элементов на фотошаблоне.
4. Завод постоянно контролирует параметры химического процесса и давление травителя.

Медные платы (толщина меди 2 унции) всегда требуют предварительного согласования производственных норм. Инженеры-разработчики обязаны согласовывать минимальные технологические допуски с заводом-изготовителем до начала трассировки слоев.

FAQ

Почему тонкие проводники смываются при толщине меди 2 унции?

Изотропное химическое травление вымывает медь не только вниз, но и вбок под маску фоторезиста. Длительная обработка толстой фольги 70 мкм полностью разрушает узкие медные дорожки.

Какова минимальная ширина дорожки и зазора для меди 70 мкм?

Инженер закладывает минимальную ширину проводника и зазор не менее 0.20 мм (8 mils). Соблюдение этой нормы предотвращает короткие замыкания и полное разрушение цепей.

Зачем нужна компенсация на фотошаблоне?

Технолог заранее увеличивает ширину проводников в GERBER-файлах на величину бокового подтрава. Травильный раствор удаляет этот припуск. Готовая дорожка сохраняет расчетные размеры и сечение.

Что показывает фактор травления?

Фактор травления определяет отношение вертикальной глубины травления к величине горизонтального бокового подреза меди. Данный коэффициент позволяет правильно рассчитать геометрический профиль дорожки.
