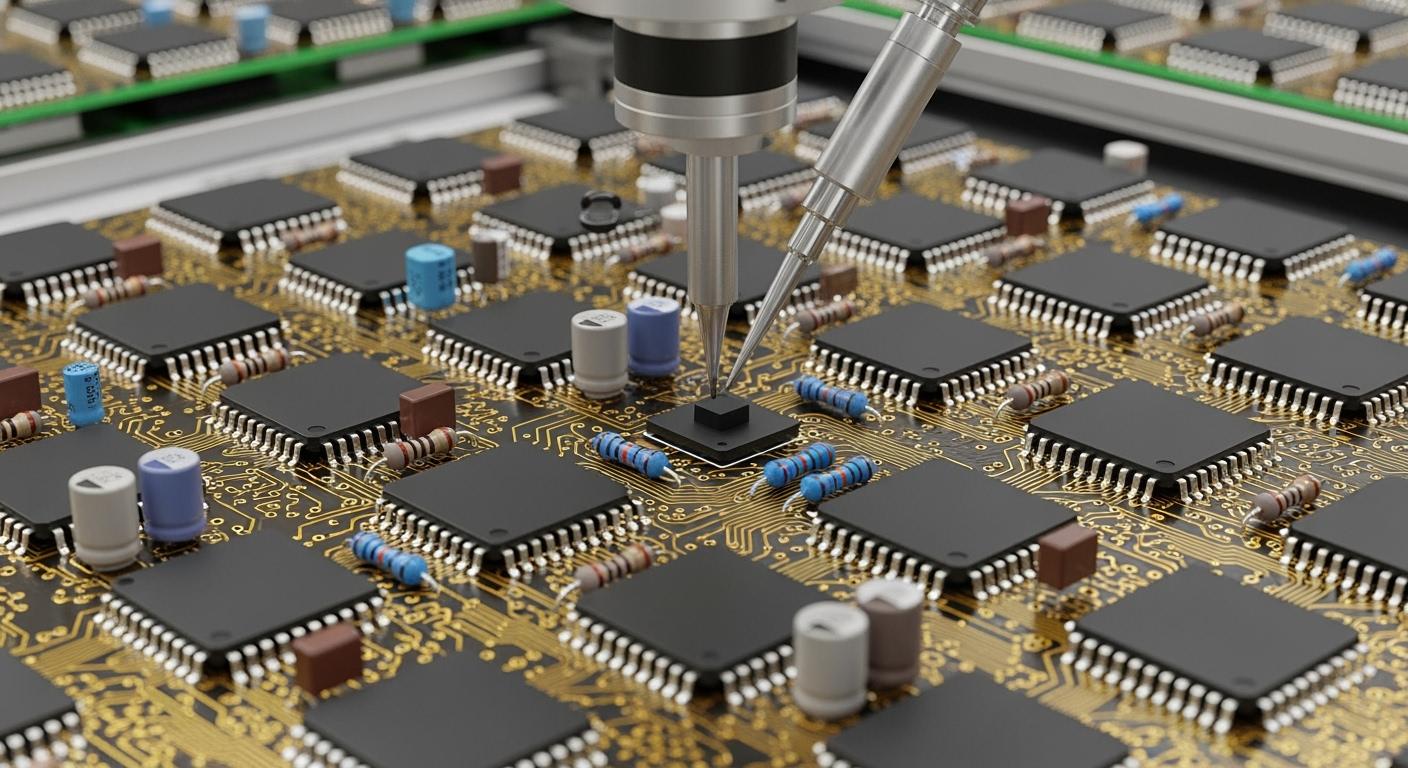

Ты часто сталкиваешься с выбором технологии для монтажа плат высокой плотности. Сборка PCB SMT кажется очевидным решением, но не всегда она подходит лучше других вариантов. Иногда тебе нужно учесть ограничения компонентов или особенности ремонта. Только анализ проекта поможет принять правильное решение.

Основные Выводы

• Сборка PCB SMT позволяет уменьшить размеры плат и разместить больше компонентов на ограниченной площади.
• Автоматизация процесса сборки повышает качество и скорость производства, снижая количество ошибок.
• При высокой плотности монтажа увеличивается риск дефектов, поэтому важно использовать современное оборудование для контроля качества.
• Некоторые компоненты доступны только для сквозного монтажа, поэтому может потребоваться комбинировать технологии SMT и PTH.
• Для небольших партий или прототипов ручной монтаж может быть более эффективным и экономичным решением.

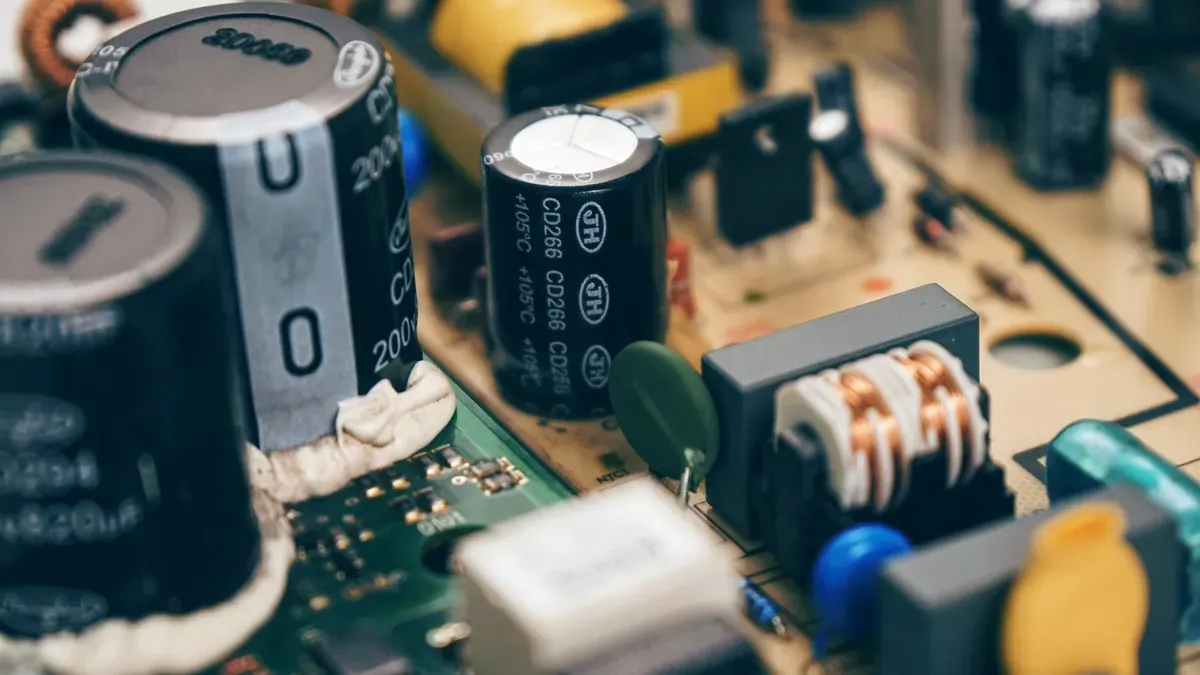

Преимущества сборки PCB SMT

Миниатюризация компонентов

Ты можешь уменьшить размеры своей платы, если выберешь сборку PCB SMT. Эта технология позволяет использовать очень маленькие компоненты. Ты часто встретишь такие типы миниатюрных элементов:

• QFN
• Транзисторы
• Размеры 008004

Сборка PCB SMT дает тебе возможность разместить больше компонентов на ограниченной площади. Ты получаешь компактные устройства, которые легко интегрировать в современные гаджеты.

Автоматизация и точность монтажа

Ты можешь повысить качество и скорость производства, если используешь автоматизированные системы для сборки PCB SMT. Современные автоматы обеспечивают высокую точность и стабильность. Например, система NeoDen YY1 устанавливает компоненты с точностью до ±0.02 мм и может размещать до 4000 компонентов в час.

Автоматизация помогает тебе быстрее переходить от прототипа к серийному производству. Ты можешь использовать искусственный интеллект для настройки инспекции и глубокое обучение для поиска дефектов. Это снижает количество ошибок и ускоряет запуск новых продуктов.

• Искусственный интеллект сокращает время настройки.
• Глубокое обучение уменьшает ложные срабатывания.
• Ты получаешь полезные данные для улучшения процессов.

Высокая плотность размещения

Ты можешь разместить больше компонентов на одной плате, если выберешь сборку PCB SMT. В отличие от технологии PTH, где элементы проходят через отверстия, SMT-компоненты монтируются прямо на поверхность платы. Это позволяет тебе использовать пространство максимально эффективно.

Сборка PCB SMT ускоряет переход от прототипа к массовому производству. Ты экономишь время и ресурсы, потому что можешь автоматизировать процесс и уменьшить количество ручных операций.

Ограничения SMT для высокой плотности

Технологические сложности

Ты сталкиваешься с рядом технологических сложностей, когда работаешь с высокой плотностью монтажа. Чем меньше становятся компоненты, тем выше требования к точности оборудования. Ты должен точно размещать детали на очень маленьких площадках. Даже небольшое смещение может привести к браку.

Крис Ши: Размеры площадок и плотность. Вы точно заметили обе проблемы, потому что, ну, если я расскажу вам хорошие и плохие новости, то хорошие новости для сборщиков заключаются в том, что мы не получили компонентов меньше, чем 008004. Плохие новости заключаются в том, что мы упаковываем их в большие количества и с высокой плотностью, и даже уменьшаем эти крошечные размеры площадок еще ниже минимального и максимального значения материала по IPC, чтобы уместить их все на плате.

Ты должен учитывать, что при высокой плотности увеличивается риск коротких замыканий и дефектов пайки. Тебе потребуется современное оборудование для контроля качества. Иногда тебе нужно использовать специальные шаблоны для нанесения пасты и сложные системы оптической инспекции. Если ты не используешь правильные инструменты, ты можешь получить много брака и потратить больше времени на исправление ошибок.

Ограничения по компонентам

Ты не всегда можешь использовать все нужные компоненты при сборке SMT. Некоторые детали доступны только в корпусах для сквозного монтажа. Например, крупные разъемы, трансформаторы или электролитические конденсаторы часто не имеют SMT-версий. Если твой проект требует таких компонентов, ты должен комбинировать разные технологии.

Ты можешь столкнуться с ситуацией, когда нужный тебе компонент не выпускается в SMT-исполнении. В этом случае ты не сможешь полностью автоматизировать процесс. Тебе придется монтировать часть элементов вручную или использовать гибридную сборку.

Ремонтопригодность и стоимость

Ты должен помнить, что высокая плотность монтажа усложняет ремонт плат. Если компонент очень маленький и расположен близко к другим деталям, ты рискуешь повредить соседние элементы при замене. Ремонт требует специальных инструментов и опыта.

Сборка PCB SMT при высокой плотности часто увеличивает стоимость производства. Ты тратишь больше на оборудование, шаблоны и инспекцию. Если у тебя небольшой тираж, такие расходы могут оказаться слишком большими. Иногда проще выбрать менее плотную компоновку или комбинировать SMT с другими технологиями.

Когда SMT лучше

Массовое производство

Ты получаешь максимальную выгоду от SMT-сборки, когда работаешь с крупными партиями плат. Автоматизированные линии позволяют тебе быстро собирать тысячи изделий без потери качества. Ты сокращаешь время на каждый этап производства. Роботы размещают компоненты точно и быстро. Ты минимизируешь человеческий фактор и ошибки. Производство становится стабильным и предсказуемым.

Ты можешь использовать статистику для контроля качества. Автоматические инспекции выявляют дефекты на ранних этапах. Ты экономишь ресурсы и получаешь меньше брака. Если тебе нужно быстро масштабировать производство, SMT-сборка дает тебе такую возможность. Ты легко переходишь от прототипа к массовому выпуску.

Совет: Для массового производства выбирай оборудование с высокой скоростью размещения и точной инспекцией. Это поможет тебе снизить затраты и повысить надежность.

Сложные и компактные схемы

Ты сталкиваешься с задачей разместить много компонентов на небольшой плате. Сборка PCB SMT позволяет тебе создавать сложные схемы с высокой плотностью. Ты используешь миниатюрные элементы и экономишь место. Ты получаешь компактные устройства, которые легко интегрировать в современные системы.

Ты можешь проектировать гибкие платы для носимых устройств и мобильной электроники. При выборе компонентов учитывай их размер, вес и прочность. Не размещай области изгиба рядом с паяными соединениями, чтобы избежать трещин. Прокладывай дорожки с мягкими кривыми, избегай острых углов в местах изгиба.

• Гибкие платы для носимых устройств
• Компактные контроллеры для IoT
• Модули связи с высокой плотностью
• Сложные схемы для медицинских приборов

Ты получаешь возможность создавать инновационные продукты, которые требуют миниатюризации и высокой надежности. SMT-сборка помогает тебе реализовать сложные проекты и добиться максимальной плотности размещения.

Когда SMT не оптимален

Необходимость ручного монтажа

Ты можешь столкнуться с ситуацией, когда ручной монтаж становится необходимым. Иногда тебе нужно собрать небольшую партию плат или сделать прототип. В таких случаях автоматизация не всегда оправдана. Ты можешь быстро внести изменения в схему или заменить компоненты вручную. Это удобно, если ты часто тестируешь разные варианты.

💡 Совет: Используй ручной монтаж для опытных образцов и мелкосерийного производства. Ты сэкономишь время и деньги на настройке оборудования.

SMT-компоненты очень малы. Ты можешь испытывать трудности при пайке таких деталей вручную. Если у тебя нет специального инструмента, ты рискуешь повредить плату. Иногда проще выбрать компоненты для сквозного монтажа. Они крупнее и удобнее для ручной работы.

Вот когда ручной монтаж предпочтительнее SMT:

• Ты собираешь 1–10 плат.
• Тебе нужно часто менять схему.
• У тебя нет доступа к автоматизированной линии.
• Ты работаешь с крупными компонентами.

Использование специфических компонентов

Ты не всегда найдёшь нужный компонент в SMT-исполнении. Некоторые детали выпускают только для сквозного монтажа. Например, большие разъёмы, мощные трансформаторы или электромеханические реле. Если твой проект требует таких элементов, ты не сможешь использовать только SMT.

Ты можешь комбинировать SMT и PTH на одной плате. Такой подход называют смешанным монтажом. Ты размещаешь миниатюрные детали с помощью SMT, а крупные и специфические — вручную через отверстия. Это расширяет твои возможности и помогает реализовать сложные проекты.

🛠️ Помни: Не все компоненты доступны для SMT. Перед началом проектирования проверь наличие нужных корпусов.

Критерии выбора технологии

Требования к плотности и надежности

Ты должен оценить, насколько важна плотность монтажа для твоего проекта. Если ты разрабатываешь плату для мобильного телефона или носимого устройства, тебе нужны компактные решения. Высокая частота работы схемы требует коротких соединений и минимальных задержек сигнала. Маленькие транзисторы и современные микросхемы требуют больше соединений на ограниченной площади.

• Рынки мобильных телефонов и носимой электроники требуют компактных решений.
• Высокие частоты и быстрые сигналы требуют плотных соединений.
• Современные компоненты требуют больше контактов на меньшей площади.

Ты должен помнить о механической прочности. Если твоя плата будет гнуться или подвергаться вибрациям, крупные или тяжелые компоненты могут стать причиной трещин. Особенно это важно для гибких плат. Надежность зависит не только от технологии монтажа, но и от правильного выбора корпусов и шага между контактами.

Бюджет и возможности производства

Ты должен учитывать бюджет и доступность оборудования. Если у тебя ограниченные ресурсы, автоматизация SMT может оказаться слишком дорогой. Для небольших партий проще использовать ручной или смешанный монтаж. Ты экономишь на настройке линии и шаблонах.

💡 Совет: Оцени стоимость оборудования, расходных материалов и квалификации персонала. Не забывай про затраты на ремонт и обслуживание.

Сделай чек-лист для выбора технологии:

1. Определи требования к плотности и размеру платы.
2. Проверь, доступны ли все компоненты в SMT-исполнении.
3. Оцени механическую прочность и условия эксплуатации.
4. Рассчитай бюджет на производство и ремонт.
5. Подумай, сколько плат ты планируешь выпускать.
6. Проверь, есть ли у тебя доступ к нужному оборудованию.

Ты сможешь выбрать оптимальную технологию, если честно ответишь на эти вопросы. Не ориентируйся только на популярность SMT — анализируй задачи своего проекта.

Ты выбираешь между SMT и другими технологиями, когда проектируешь плату высокой плотности. Решение зависит от задач, бюджета, плотности и доступности компонентов. Не полагайся только на популярность SMT. Используй чек-лист для оценки. Обрати внимание на советы экспертов:

• Применяй переходные отверстия в площадках для увеличения плотности и снижения индуктивности.
• Для гибких плат учитывай размер, вес и прочность компонентов. Тяжёлые детали могут снизить гибкость и надёжность схемы.

FAQ

Какие преимущества даёт SMT-сборка для высокой плотности?

Ты можешь разместить больше компонентов на плате. Автоматизация ускоряет производство. Миниатюрные элементы уменьшают размеры устройства. SMT помогает создавать компактные и сложные схемы.

Можно ли комбинировать SMT и PTH на одной плате?

Ты можешь использовать смешанный монтаж. SMT подходит для миниатюрных деталей, а PTH — для крупных компонентов. Такой подход расширяет возможности проектирования.

Как выбрать технологию монтажа для своего проекта?

Ты оцениваешь требования к плотности, бюджет, доступность компонентов и условия эксплуатации. Используй чек-лист из статьи. Не ориентируйся только на популярность SMT.

Какие сложности возникают при ремонте SMT-плат?

Ты сталкиваешься с трудностями из-за маленьких размеров компонентов. Ремонт требует специальных инструментов. Ты рискуешь повредить соседние элементы при замене.

Что делать, если нужный компонент недоступен в SMT-исполнении?

Ты выбираешь PTH-версию или комбинируешь обе технологии. Проверь наличие корпусов заранее. Используй смешанный монтаж для сложных проектов.
