Ты должен понимать, что испытание PCBA — это последовательный процесс. Ты начинаешь с подготовки, выбираешь подходящие методы тестирования, затем анализируешь результаты. Такой подход помогает тебе контролировать качество и надежность платы. Ты применяешь этот способ для разных типов плат, даже если работаешь с автомобильной электроникой. Ты избегаешь ошибок, когда следуешь четким этапам и методам.

Основные Выводы

• Подготовка к испытанию PCBA включает создание чистой и стабильной среды. Это важно для точности результатов.
• Используй разнообразные инструменты, такие как мультиметры и осциллографы, для повышения точности тестирования. Регулярная калибровка оборудования также критична.
• Следи за документацией и стандартами, чтобы избежать ошибок. Это ускоряет процесс и повышает надежность испытаний.
• Выбор методов тестирования зависит от типа платы и требований отрасли. Комбинированный подход помогает выявить больше дефектов.
• Контроль качества на каждом этапе испытания снижает риск брака. Ведение отчетности помогает анализировать данные и улучшать процессы.

Подготовка к испытанию PCBA

Условия и среда для тестирования

Ты должен создать правильные условия для испытания PCBA. Чистота и стабильность среды влияют на точность результатов. Температура, влажность и отсутствие пыли — важные параметры. Международные стандарты предъявляют разные требования к среде тестирования. Вот основные классы и особенности:

• Класс 1: Допускаются косметические дефекты, если они не мешают работе платы.
• Класс 2: Требует долгого срока службы и высокой надежности.
• Класс 3: Плата должна работать без перебоев, даже в сложных условиях.
• RoHS соответствие: Используй только бессвинцовые припои и следи за чистотой.
• Проверка ионного загрязнения: Для ответственных изделий проводят тест по IPC TM-650.

Если ты работаешь с автомобильной электроникой, уделяй особое внимание контролю температуры и влажности. Это поможет избежать ложных результатов и повысит качество испытания PCBA.

Оборудование и инструменты

Для испытания PCBA тебе понадобятся разные инструменты. Используй мультиметры, осциллографы, лупы и камеры для визуального контроля. Автоматизированные тестовые системы ускоряют процесс и уменьшают вероятность ошибок. Перед началом работы проверь исправность оборудования. Не забывай калибровать приборы — это повысит точность измерений. Храни инструменты в чистом и сухом месте.

Совет: Всегда записывай дату последней калибровки оборудования. Это поможет избежать неточностей при испытаниях.

Проверка документации и стандартов

Перед испытанием PCBA проверь всю документацию. Сравни схему, спецификацию и требования к плате. Убедись, что твоя плата соответствует отраслевым стандартам. Вот основные документы, которые регулируют испытания:

Если ты следуешь этим стандартам, испытание PCBA пройдет быстрее и эффективнее. Ты избежишь лишних ошибок и повысишь надежность своей продукции.

Основные методы испытания PCBA

Визуальный осмотр

Ты начинаешь испытание PCBA с визуального осмотра. Этот этап помогает быстро выявить явные дефекты: неправильную установку компонентов, трещины, следы перегрева, остатки флюса. Используй увеличительные приборы или камеры для детального анализа. Такой подход позволяет сразу отсеять платы с грубыми ошибками и снизить риск дальнейших проблем.

Внутрисхемное тестирование (ICT)

Внутрисхемное тестирование — один из самых точных методов проверки. Ты используешь его для поиска коротких замыканий, обрывов и проверки электрических соединений. ICT выявляет слабые места платы и помогает повысить надежность устройства, особенно если оно будет работать в сложных условиях.

• ICT проверяет:
  • короткие замыкания и обрывы;
  • электрические соединения;
  • функционирование компонентов на плате.
• Динамическое ICT позволяет тестировать платы прямо во время работы.
• Этот метод работает медленнее, чем автоматизированные системы, но обеспечивает высокую точность проверки.

Ты выбираешь ICT, если тебе важна точность и надежность, особенно при массовом производстве.

Функциональное тестирование (FCT)

Функциональное тестирование имитирует реальные условия работы платы. Ты проверяешь, выполняет ли плата все свои функции, правильно ли работает питание и насколько качественно выполнена пайка.

Обрати внимание: для сложных плат важно правильно разместить тестовые точки. Если ты ошибешься с их расположением, можешь пропустить дефекты. Лучше заранее обсуди этот вопрос с производителем.

Тестирование летающим зондом

Этот метод подходит для прототипов, мелкосерийного производства и компактных многокомпонентных плат. Ты используешь летающие зонды, если не хочешь тратить время и деньги на изготовление специальной оснастки.

Ты выбираешь летающие зонды, если работаешь с небольшими партиями или часто меняешь конструкцию платы.

Испытание на выгорание (испытание на выгорание)

Испытание на выгорание помогает выявить скрытые дефекты, которые проявляются только при длительной работе платы под нагрузкой. Ты подаёшь на плату рабочее напряжение и оставляешь её работать несколько часов или дней. Такой подход позволяет убедиться, что устройство выдержит реальные условия эксплуатации и не выйдет из строя преждевременно.

Испытание на надежность (температура, влажность, коррозия)

Ты проверяешь, как плата ведёт себя при экстремальных температурах, высокой влажности и воздействии коррозии. Для этого используешь термоциклирование и другие методы.

Испытание PCBA на надежность особенно важно для автомобильной электроники и других критичных областей.

Испытание на электромагнитную совместимость (EMC)

Ты проводишь EMC-тесты, чтобы убедиться, что плата не создаёт помех и устойчива к внешним электромагнитным воздействиям. Такой контроль обязателен для устройств, которые работают рядом с другой электроникой или в сложных условиях. EMC-тесты помогают избежать проблем с сертификацией и эксплуатацией.

Испытательная стойка и стенды

Испытательные стенды, например «ложе гвоздей», позволяют быстро и точно тестировать платы в больших сериях. Ты используешь такие стенды, если выпускаешь много одинаковых плат. Они ускоряют процесс, потому что снимают данные одновременно со всех точек подключения. Если ты меняешь компоненты на плате, тебе придётся пересобрать тестовую оправку. Функциональное тестирование на стенде показывает, будет ли работать готовая сборка. Такой подход повышает точность и надёжность испытания PCBA.

Выбор методов испытания PCBA

Критерии выбора методов

Ты выбираешь методы испытания, исходя из типа платы, сложности схемы и требований отрасли. Для разных задач подходят разные подходы. Вот основные критерии, которые помогут тебе принять решение:

• Тестирование на загрязнение печатных плат выявляет остатки ионов. Это важно для надежности, особенно если плата будет работать в агрессивной среде.
• Анализ поперечного сечения позволяет увидеть внутренние дефекты и оценить качество материалов.
• Рефлектометрия во временной области помогает найти обрывы и короткие замыкания на высокоскоростных платах.
• Функциональное тестирование показывает, как плата работает на каждом этапе производства.
• Автоматическая оптическая проверка (AOI) сравнивает изображение платы с эталонной схемой и быстро находит расхождения.
• Рентгеновский контроль выявляет скрытые дефекты, которые невозможно заметить визуально.
• Лазерный контроль измеряет параметры и сравнивает их с нормой.
• Тест на старение оценивает, как долго плата сохранит свои свойства.
• Тестирование паяемости проверяет качество соединений.

Совет: Используй комбинированный подход. Это повысит точность и поможет выявить больше дефектов на ранних этапах.

Особенности для автомобильной электроники

В автомобильной электронике требования к качеству особенно высоки. Ты должен строго соблюдать стандарты и использовать современные методы контроля. Вот основные особенности:

Ты видишь, что применение этих методов снижает количество дефектов с 1200 ppm до 18 ppm. Также уменьшается процент ESD-отказов с 3,1% до 0,2%. Такой подход делает испытание PCBA максимально эффективным.

Массовое и прототипное производство

Ты выбираешь методы испытания в зависимости от объема производства. Для массового выпуска подходят автоматизированные системы и тестовые стенды. Они быстро обрабатывают большие партии и обеспечивают стабильное качество. При работе с прототипами ты сталкиваешься с другими задачами:

• Прототипирование помогает выявить ошибки в дизайне на ранней стадии.
• Ты минимизируешь риск дорогих переделок, если тестируешь плату до запуска в серию.
• Управление цепочками поставок становится важным — заказывай компоненты заранее, чтобы избежать задержек.
• Стресс-тестирование прототипов позволяет проверить плату в разных условиях.

Ты всегда подбираешь методы под конкретную задачу, чтобы испытание PCBA дало точные и полезные результаты.

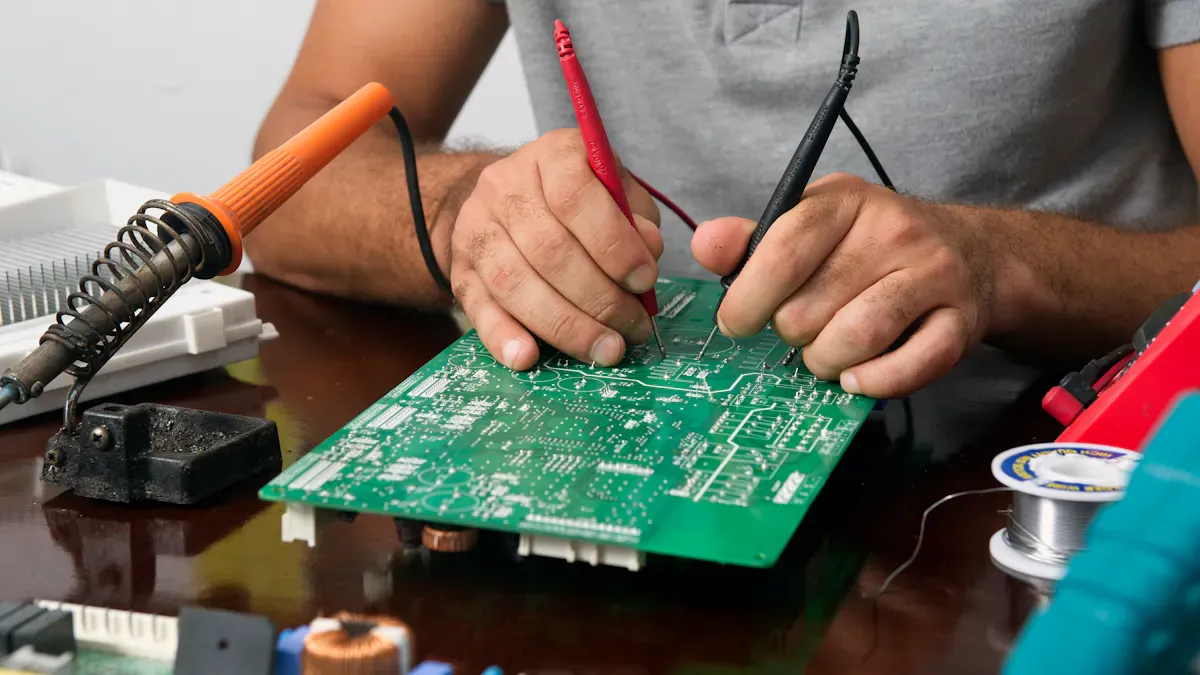

Ошибки при испытаниях PCBA

Ошибки на этапе подготовки

Ты часто сталкиваешься с ошибками еще до начала тестирования. Если ты не уделяешь внимание деталям, испытание PCBA может дать неверные результаты. Вот основные проблемы, которые встречаются на этом этапе:

• Недостаточная четкость в тестах приводит к тому, что ты не понимаешь, что именно нужно проверить.
• Плохие контакты между PCBA и тестовым оборудованием вызывают ложные срабатывания или пропуски дефектов.
• Недостаточная документация по тестовым функциям затрудняет понимание процесса и мешает выявлять ошибки.

Совет: Проверь все соединения и убедись, что у тебя есть подробная документация перед началом работы.

Ошибки в выборе методов

Ты можешь выбрать неправильный метод тестирования, если не учитываешь особенности платы или требования отрасли. Например, если ты используешь только визуальный осмотр для сложных плат, ты рискуешь пропустить скрытые дефекты. Иногда ты применяешь слишком сложные методы для простых задач, что увеличивает время и стоимость тестирования. Всегда оценивай, какой способ подходит для твоей платы и объема производства.

Ошибки в анализе результатов

Анализ результатов требует внимания и точности. Ты можешь неправильно интерпретировать данные, если не используешь подходящие инструменты. Часто встречаются такие ошибки:

Если ты не используешь автоматизированные системы или не сравниваешь результаты с эталоном, ты рискуешь пропустить важные дефекты. Всегда перепроверяй сомнительные результаты и используй несколько методов для подтверждения.

Советы по испытанию PCBA

Контроль качества на каждом этапе

Ты должен контролировать качество на каждом этапе работы. Начни с проверки компонентов до сборки. Проверь пайку и монтаж после установки деталей. Используй автоматическую оптическую инспекцию для поиска дефектов. Применяй функциональные тесты, чтобы убедиться в работоспособности платы. Не пропускай этапы контроля — это снижает риск брака.

• Проверь входящие компоненты
• Контролируй процесс пайки
• Используй визуальный и автоматический контроль
• Тестируй работу платы после сборки

Совет: Веди чек-листы для каждого этапа. Это поможет не забыть важные шаги.

Ведение отчетности и анализ данных

Ты должен фиксировать все результаты испытаний. Записывай параметры, даты и выявленные дефекты. Используй электронные таблицы или специальные программы для хранения данных. Анализируй статистику, чтобы находить повторяющиеся ошибки. Это помогает улучшать процесс и быстрее выявлять слабые места.

Обрати внимание: Регулярный анализ данных позволяет снизить количество дефектов в будущем.

Совершенствование процессов тестирования

Ты можешь улучшить испытание PCBA, если будешь внедрять новые методы и технологии. Пробуй автоматизированные системы, обновляй оборудование, обучай сотрудников. Сравнивай свои результаты с отраслевыми стандартами. Внедряй обратную связь от производства и клиентов. Такой подход помогает сделать процесс тестирования более эффективным и современным.

• Внедряй новые инструменты
• Обучай команду
• Анализируй опыт конкурентов
• Следи за новыми стандартами

Помни: Совершенствование процессов — это постоянная работа, которая повышает качество и надежность продукции.

Ты видишь, что испытание PCBA требует системного подхода. Ты готовишься, выбираешь методы и анализируешь результаты. Такой процесс помогает тебе повысить качество и надежность плат. Ты используешь статистические методы для оценки отказов:

• Применяешь эмпирические модели для поиска причин отказа.
• Прогнозируешь время до отказа с помощью термодинамических расчетов.
• Строишь кривые распределения для оценки надежности.

Ты постоянно совершенствуешь процессы, чтобы твои платы работали дольше и стабильнее.

Часто задаваемые вопросы

Как часто нужно проводить испытание PCBA?

Ты должен тестировать каждую партию плат. При массовом производстве проверяй выборочно, но регулярно. Для прототипов тестируй каждую плату. Такой подход помогает быстро находить дефекты.

Какие ошибки чаще всего встречаются при тестировании?

Чаще всего ты сталкиваешься с плохой пайкой, короткими замыканиями и неправильной установкой компонентов. Используй автоматическую оптическую проверку и функциональные тесты для выявления этих проблем.

Можно ли обойтись без автоматизированных тестов?

Ты можешь использовать ручные методы для небольших партий или прототипов. Для массового производства автоматизация экономит время и снижает риск ошибок. Автоматические тесты делают процесс стабильнее.

Как выбрать подходящий метод тестирования?

Ты выбираешь метод по типу платы, объему производства и требованиям отрасли. Для сложных плат используй комбинированный подход: визуальный осмотр, ICT, функциональные тесты. Для прототипов подойдут летающие зонды.

Что делать, если тест выявил дефект?

Ты должен изолировать неисправную плату, найти причину дефекта и устранить её. Проверь остальные платы из партии. Запиши проблему в отчет, чтобы избежать повторения ошибки.
