Пошаговый гид по производству custom PCB

 Пошаговый гид по производству custom PCB

2025-12-23

Пошаговый гид по производству custom PCB

Custom PCB — это индивидуальная печатная плата, которую ты проектируешь под свои задачи. Ты можешь создать устройство, которое полностью соответствует твоим требованиям. Многие новички сталкиваются с ошибками при разработке плат. Например:

  1. Ты можешь забыть про заземляющую плоскость, что приведёт к помехам.
  2. Ты можешь не проверить правила зазоров, и появятся короткие замыкания.
  3. Ты можешь не использовать декуплирующие конденсаторы, и питание станет нестабильным.
  4. Ты можешь не маркировать компоненты, и возникнет путаница при сборке.
  5. Ты можешь не выполнить проверку правил проектирования, и плата будет с ошибками.

Ты избежишь этих ошибок, если будешь следовать пошаговому подходу. Даже если ты новичок, ты сможешь попробовать свои силы и получить полезный опыт.

Основные Выводы

  • Четко определяй цель проекта. Это поможет сосредоточиться на главных задачах и избежать лишних деталей.
  • Составь список функций и ограничений для своей платы. Это поможет учесть все важные аспекты, такие как источник питания и требования к безопасности.
  • Проверяй схемы и макеты на наличие ошибок. Используй автоматические средства проверки и рецензирование, чтобы избежать проблем на финальной стадии.
  • Выбирай компоненты с учетом их совместимости и надежности. Читай datasheet перед покупкой, чтобы избежать ошибок при сборке.
  • Тщательно проверяй собранную плату. Используй визуальную инспекцию и электрические тесты, чтобы убедиться в работоспособности устройства.

Постановка задачи и требований

Определение цели проекта

Ты начинаешь работу с постановки чёткой цели. Определи, зачем тебе нужна custom PCB. Например, ты хочешь создать контроллер для умного дома или разработать плату для робота. Запиши основную задачу проекта. Это поможет тебе не отвлекаться на лишние детали.

Совет: Сформулируй цель одним предложением. Например: “Я хочу собрать плату для управления светом через Wi-Fi.”

Список функций и ограничений

Ты должен составить список функций, которые должна выполнять твоя плата. Подумай, какие задачи она решает. Запиши каждую функцию отдельно.
Вот основные факторы, которые важно учесть при определении требований:

  1. Укажи источник питания. Выбери тип батареи и рассчитай время работы.
  2. Оцени общий бюджет мощности. Оптимизируй энергопотребление.
  3. Установи рабочий температурный диапазон. Это поможет выбрать подходящие компоненты.
  4. Определи требования к безопасности и сертификациям, например UL или RoHS.
  5. Задай размеры платы, чтобы она подходила к корпусу устройства.

Также учитывай стандарты отрасли.

  • Стандарты IPC помогут выбрать материалы, которые подходят для твоей задачи. Например, для промышленной платы нужны высокотемпературные подложки.
  • Оптимизируй производственные процессы: травление, покрытие, сверление.
  • Используй стандартизированные протоколы тестирования, чтобы проверить соответствие платы спецификациям.

Оценка бюджета

Ты должен заранее рассчитать бюджет проекта. Составь таблицу, где укажи основные статьи расходов:

Статья расходов Примерная сумма
Компоненты 2000 ₽
Производство платы 1500 ₽
Сборка 1000 ₽
Тестирование 500 ₽
Сертификация 800 ₽

Ты можешь добавить или убрать пункты в зависимости от проекта. Проверь, чтобы итоговая сумма не превышала твои возможности.

Помни: правильная оценка бюджета поможет избежать неожиданных затрат и задержек.

Разработка схемы

Выбор схемотехнического решения

Ты начинаешь с выбора схемотехнического решения. Оцени задачи проекта и подбери подходящий тип схемы. Обрати внимание на уровень сложности. Если проект требует многослойной платы или управления теплом, ищи решения с опытом в подобных задачах. Гибкость схемы важна, если требования могут измениться. Прототипирование и тестирование ускоряют разработку и помогают улучшить результат. Соблюдай международные стандарты качества, такие как IPC или ISO. Следи за сроками и прозрачностью ценообразования. Хорошая коммуникация с производителем помогает учесть все детали. Комплексное понимание производственных требований позволяет оптимизировать дизайн.

  • Уровень сложности схемы
  • Гибкость и адаптация
  • Быстрое прототипирование
  • Качество и стандарты
  • Своевременность
  • Прозрачное ценообразование
  • Коммуникация
  • Производственные требования

Совет: Составь список требований к схеме и обсуди их с инженерами или сообществом.

Создание схемы в CAD

Ты переходишь к созданию схемы в CAD-программе. Выбери инструмент, который подходит твоим задачам и уровню подготовки. Вот таблица популярных CAD-систем для проектирования схем:

CAD Tool Особенности Ссылка на источник
Altium Designer Интегрированное проектирование, симуляция, высокая точность Altium
Zuken CADSTAR Стандартные форматы, оптимизированная маршрутизация ProtoExpress
OrCAD Интуитивный интерфейс, смешанная симуляция ProtoExpress
DipTrace Многостраничная схема, богатые библиотеки компонентов ProtoExpress
KiCad Бесплатное ПО, активное сообщество, кроссплатформенность ProtoExpress

Ты можешь выбрать бесплатное решение или профессиональный пакет. Начни с простых инструментов, если ты новичок.

Совет: Перед созданием схемы изучи документацию выбранного CAD-инструмента.

Проверка схемы

Ты должен тщательно проверить созданную схему. Чистота и последовательность ускоряют переход к компоновке платы. Тщательное создание схемы предотвращает ошибки, которые могут привести к проблемам на финальной стадии. Организованная схема облегчает работу при сборке и тестировании. Внедри процесс рецензирования, чтобы выявить мелкие ошибки. Установи контрольные точки и используй проверенные практики. Схема должна стать надежной основой для производства.

  • Проверь чистоту и последовательность схемы
  • Убедись в отсутствии ошибок
  • Организуй схему для удобства сборки
  • Проведи рецензирование с коллегами
  • Установи контрольные точки

Совет: Используй автоматические средства проверки схемы в CAD-программе и не пропускай этап рецензирования.

Проектирование макета Custom PCB

Проектирование макета Custom PCB
Image Source: pexels

Формирование контура платы

Ты начинаешь проектирование с определения контура будущей платы. Контур задаёт форму и размеры Custom PCB, влияет на удобство монтажа и размещение компонентов. Производители плат используют разные методы обработки краёв, поэтому важно заранее согласовать детали. Посмотри на основные методы формирования контура:

Метод Описание
Проверка с производителем Уточни, как фабрика будет обрабатывать край платы и какую ширину линии использовать.
Ширина линии Применяй ширину линии 0.1 мил или меньше, чтобы избежать неоднозначности.
Точность Обычно допуск составляет +/- 8-10 мил, иногда +/- 5 мил по специальному запросу.
Изменение ширины Для предварительного макета используй ширину 16-20 мил, затем уменьши до рекомендованной.

Ты можешь нарисовать контур в CAD-программе, используя инструменты для создания прямых и кривых линий. Проверь, чтобы контур не пересекал запрещённые зоны и совпадал с корпусом устройства.

Совет: Всегда согласуй финальный контур платы с производителем, чтобы избежать ошибок на этапе производства.

Описание слоёв и запрещённых зон

Ты определяешь структуру слоёв Custom PCB. Для простых устройств достаточно двух слоёв: верхний и нижний. Если ты работаешь с высокоскоростными цифровыми схемами или радиочастотными системами, тебе потребуется многослойная плата. Многослойная структура помогает контролировать электрические параметры, снижает помехи и улучшает производительность.

Дизайн слоёв влияет на стоимость и сложность производства. Ты размещаешь проводящие и диэлектрические слои так, чтобы оптимизировать целостность сигнала и контролировать импеданс. Иногда приходится искать компромисс между производительностью, затратами и технологическими ограничениями.

Запрещённые зоны — это области, где нельзя размещать дорожки или компоненты. Ты выделяешь такие зоны вокруг отверстий, краёв платы и мест крепления. Запрещённые зоны защищают плату от повреждений и обеспечивают надёжную работу устройства.

Пример: Для питания и сигнальных линий выделяй отдельные слои, чтобы снизить уровень электромагнитных помех.

Установка отверстий

Ты размещаешь монтажные отверстия для крепления платы в корпусе. Отверстия обеспечивают надёжную фиксацию и защищают плату от деформации. Следуй простым рекомендациям:

  • Размещай монтажные отверстия в углах платы для прочности.
  • Оставляй расстояние 3-5 мм между отверстиями и ближайшими компонентами.
  • Распределяй отверстия симметрично, чтобы избежать изгиба платы.
  • Выровняй отверстия с точками крепления корпуса.
  • Используй стандартные размеры, например, 3.2 мм для винтов M3.
  • Держи отверстия вдали от зон с высокой плотностью компонентов.
  • Для больших плат добавляй дополнительные отверстия в центре.
  • Оставляй свободную зону вокруг отверстий, чтобы избежать повреждений.
  • Увеличивай размер отверстий, если планируешь покрытие.

Ты можешь добавить отверстия в CAD-программе, используя специальные инструменты для создания круглых или овальных форм.

Преобразование схемы в макет Custom PCB

Ты переходишь от схемы к макету платы. Этот этап требует внимания к деталям. Ты размещаешь компоненты на плате, учитываешь их размеры и ориентацию. Ты соединяешь элементы дорожками, стараешься минимизировать длину соединений и избегать пересечений.

Ты сталкиваешься с такими трудностями:

  • Маршрутизация сложных матриц, например, BGA.
  • Проектирование гибких плат для компактных устройств.
  • Увеличение плотности компонентов без добавления слоёв.
  • Предотвращение падения напряжения в многослойных конструкциях.
  • Интеграция ECAD-MCAD для лучшей коммуникации с производителем.
  • Добавление тестовых точек на плотной плате.

Ты используешь инструменты автоматической маршрутизации, но часто приходится вручную корректировать расположение дорожек. Ты проверяешь, чтобы все соединения соответствовали схеме и не нарушали правила проектирования.

Совет: После размещения компонентов проверь макет на наличие ошибок с помощью встроенных средств проверки в CAD-программе.

Custom PCB требует внимательного подход на каждом этапе макетирования. Ты можешь улучшить качество платы, если будешь следовать этим рекомендациям и использовать современные инструменты проектирования.

Выбор и заказ компонентов

Критерии выбора

Ты выбираешь компоненты для своей custom PCB по нескольким важным критериям. Каждый критерий помогает сделать плату надежной и удобной для сборки.

  1. Определи требования к плате. Запиши, сколько энергии потребляет устройство, какую скорость передачи данных ты ожидаешь, какие размеры платы тебе нужны, в каких условиях она будет работать.
  2. Изучи спецификации компонентов. Открой технические документы, проверь параметры — напряжение, ток, размеры корпуса.
  3. Сравни стоимость и доступность. Посмотри цены у разных поставщиков, подумай, насколько легко будет купить эти детали через год.
  4. Проверь качество и надежность. Выбирай детали от известных производителей, чтобы снизить риск поломки.
  5. Убедись в совместимости. Проверь, чтобы уровни напряжения и протоколы связи подходили друг к другу.
  6. Оцени возможность обновления. Выбирай компоненты, которые можно заменить или обновить без полной переделки платы.

Совет: Всегда читай datasheet перед покупкой детали. Это поможет избежать ошибок на этапе сборки.

Проверка совместимости

Ты должен убедиться, что выбранные компоненты подходят для твоей схемы и макета платы. Используй специальные программы для симуляции и анализа.

Метод верификации Описание
Симуляция в Altium Designer Запусти симулятор смешанных сигналов, чтобы проверить работу схемы и настроить параметры.
OrCAD-X PSpice Проведи симуляцию поведения схемы, выполни анализ Монте-Карло для оценки надежности.

Ты запускаешь симуляцию, чтобы увидеть, как компоненты работают вместе. Если программа показывает ошибку, замени деталь или измени схему. Такой подход помогает избежать проблем при сборке и тестировании.

Примечание: Проверяй совместимость не только по электрическим параметрам, но и по размерам корпуса и способу монтажа.

Подготовка файлов для производства

Генерация Gerber и BOM

Ты готовишь файлы для передачи на производство. Самые важные форматы — Gerber и BOM. Gerber-файлы содержат всю информацию о слоях платы, а BOM (Bill of Materials) — список компонентов для сборки. Для сверления отверстий тебе нужен файл Excellon. Некоторые фабрики принимают интеллектуальные форматы, такие как ODB++ или IPC-2581. Посмотри на основные форматы файлов:

Формат файла Описание
Gerber Files (.gbr) Стандартный формат файла для данных о производстве PCB, содержащий информацию о слоях PCB.
Excellon Files (.drl) Содержит информацию о местоположении и размерах отверстий на PCB, используется для сверления.
ODB++ Интеллектуальный формат данных, включающий полную информацию о дизайне PCB и сборке.
IPC-2581 XML-формат, охватывающий полную информацию о дизайне и производстве PCB.

Совет: Сохраняй файлы в актуальных форматах, чтобы избежать проблем на производстве.

Проверка файлов

Ты должен внимательно проверить все файлы перед отправкой. Ошибки на этом этапе могут привести к браку или задержкам. Самые частые проблемы:

  • Несоответствие дизайна
  • Недостаточные зазоры
  • Устаревшие форматы файлов
  • Неподписанные слои
  • Неполные файлы

Также встречаются такие ошибки:

  1. Отсутствие списка апертур
  2. Отсутствие файла сверления Excellon
  3. Отсутствие списка инструментов
  4. Отсутствие файлов Gerber
  5. Недостаточное кольцо аннуляции
  6. Недостаточная ширина или расстояние медных дорожек

Проверь, чтобы каждый файл имел правильное имя и формат. Убедись, что контур платы и все отверстия присутствуют. Открой Gerber-файлы в бесплатном просмотрщике и проверь визуально.

Не отправляй пустые или поврежденные файлы. Это может остановить производство.

Оптимизация для производства

Ты можешь улучшить производимость платы с помощью простых приёмов:

  • Минимизируй размеры платы, используй высокоплотные соединения и многослойные платы.
  • Улучши электрические характеристики с помощью контролируемого импеданса и правильного размещения декуплирующих конденсаторов.
  • Снизь уровень электромагнитных помех с помощью экранирования и грамотного заземления.
  • Сократи затраты, если эффективно используешь материалы и минимизируешь количество слоёв.
  • Выбирай компоненты, которые легко купить и которые надёжны.
  • Стандартизируй компоненты, чтобы упростить закупки и снизить стоимость.
  • Используй методы сборки, совместимые с автоматизацией, например, поверхностный монтаж (SMT).

Помни: Хорошо подготовленные и оптимизированные файлы ускоряют производство и снижают риск ошибок.

Изготовление платы

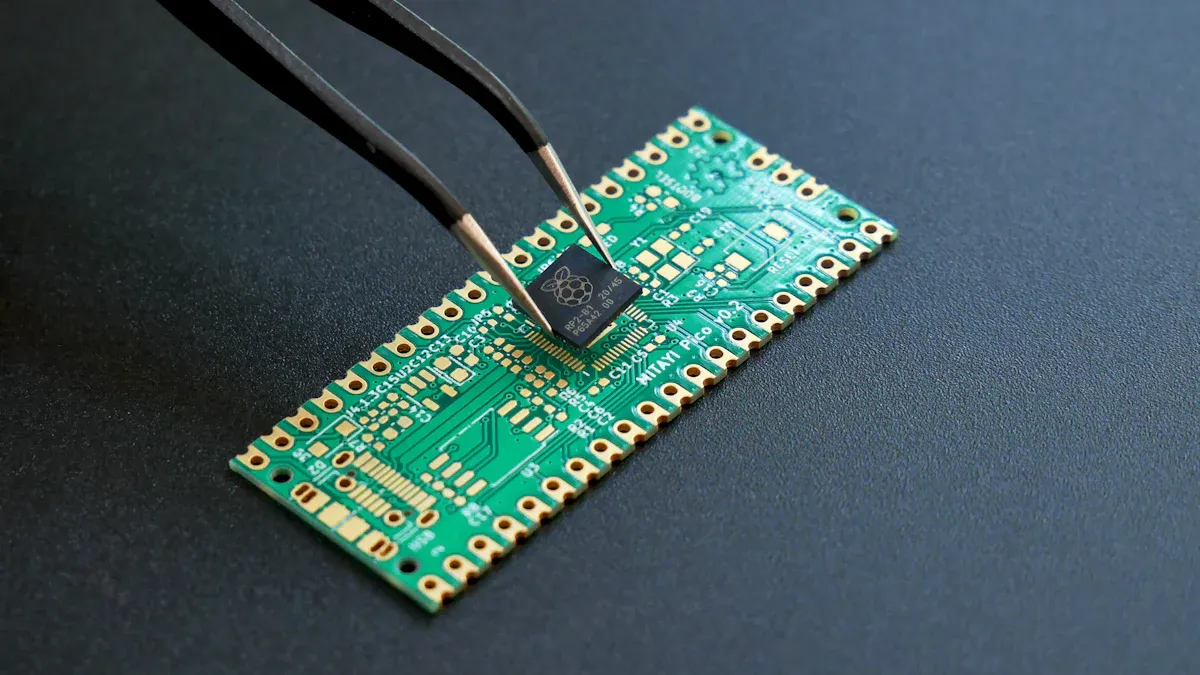

Изготовление платы
Image Source: unsplash

Удаление меди и подготовка подложки

Ты начинаешь производство с подготовки подложки и удаления меди. Этот этап влияет на качество будущей платы. Ты выбираешь метод удаления меди в зависимости от типа платы и объема производства. Посмотри на основные методы:

Метод удаления меди Принцип действия Применение
Натриевая персульфатная вытяжка Реакция с кислотой, образуется CuSO₄ и Na₂SO₄. Скорость травления легко регулировать. Подходит для небольших партий, гибких плат, HDI конструкций.
Хлорид железа Реакция с медью, образуются ионы Cu²⁺ и Fe²⁺. Дешевый и доступный способ, часто используется, но есть риск бокового травления.
Фтороборатная кислота Смесь кислот растворяет медь. Применяется для точных микроструктур и OLED подложек.
Механическая шлифовка Абразивные материалы удаляют медь физически. Используется для локального удаления и автоматизации массового производства.

Ты выбираешь подходящий способ, чтобы получить ровную поверхность и нужную структуру. После удаления меди ты очищаешь подложку от остатков реагентов и частиц. Ты используешь специальные растворы и оборудование для промывки. Чистая подложка помогает избежать дефектов при нанесении дорожек.

Совет: Всегда контролируй температуру и концентрацию раствора, чтобы получить стабильный результат.

Производство платы на фабрике

Ты отправляешь подготовленные файлы на фабрику. Производство Custom PCB проходит по стандартным этапам. Каждый шаг важен для получения качественной платы. Вот типичная последовательность:

  1. Ты проектируешь плату с помощью CAD-программы.
  2. Ты шлифуешь медную пластину, чтобы подготовить поверхность.
  3. Ты очищаешь пластину, удаляя мелкие частицы меди.
  4. Ты наносишь дизайн на пластину с помощью ламинирования.
  5. Ты проводишь травление, чтобы удалить лишнюю медь.
  6. Ты выполняешь стриппинг — удаляешь остатки меди и готовишь плату к следующему этапу.
  7. Ты наносишь защитный слой, чтобы предотвратить короткие замыкания.
  8. Ты тестируешь плату на функциональность.
  9. Ты собираешь электронные компоненты на плате.

Ты контролируешь каждый этап, чтобы избежать ошибок. Ты используешь автоматизированные линии для массового производства и ручные методы для прототипов. Ты следишь за чистотой рабочего места и точностью оборудования.

Примечание: Если ты делаешь плату впервые, попроси фабрику прислать фото промежуточных этапов. Это поможет понять процесс и выявить возможные проблемы.

Контроль качества

Ты проверяешь качество платы после производства. Ты используешь разные методы, чтобы убедиться в отсутствии дефектов и работоспособности устройства. Вот основные способы контроля:

Метод контроля качества Описание
Визуальная инспекция Ты осматриваешь плату на наличие видимых дефектов.
Автоматизированная оптическая инспекция Ты используешь специальные системы для автоматической проверки дорожек и компонентов.
Тестирование в цепи (ICT) Ты проверяешь работу компонентов прямо на плате.
Функциональное тестирование Ты оцениваешь работу устройства в реальных условиях.
Тестирование на устойчивость к окружающей среде Ты проверяешь надежность платы при разных температурах и влажности.

Ты начинаешь с визуального осмотра. Ты ищешь царапины, пропущенные дорожки, неправильные отверстия. Ты используешь увеличительное стекло или микроскоп для мелких деталей. Ты запускаешь автоматическую оптическую инспекцию, если у тебя есть доступ к оборудованию. Ты проводишь тестирование в цепи, чтобы убедиться, что все компоненты работают правильно. Ты проверяешь устройство в реальных условиях, чтобы убедиться в его надежности. Ты тестируешь плату на устойчивость к перепадам температуры и влажности.

Совет: Если ты обнаружил дефект, не спеши выбрасывать плату. Иногда можно исправить ошибку вручную или заменить компонент.

Custom PCB требует тщательного контроля качества. Ты повышаешь надежность устройства, если используешь все доступные методы проверки.

Сборка платы

Монтаж компонентов

Ты начинаешь сборку с размещения компонентов на плате. Существует несколько эффективных методов монтажа:

  • Сварка обеспечивает надежное соединение, но иногда создает хрупкие участки.
  • Кондуктивные клеи дают гибкие и прочные контакты.
  • Механические крепления позволяют быстро закрепить детали.

Ты должен точно разместить каждый компонент. Проверь ориентацию и полярность, чтобы избежать ошибок. Используй машины для автоматического размещения, если доступно. Оставь достаточное расстояние между деталями, чтобы предотвратить короткие замыкания.

Совет: Перед монтажом внимательно изучи схему и макет платы. Это поможет избежать ошибок при размещении.

Пайка вручную и автоматизированно

Ты можешь выбрать ручную или автоматизированную пайку. Вот основные различия:

Параметр Ручная пайка Автоматизированная пайка
Стабильность качества Зависит от опыта, 85-92% Высокая, дефекты до 0.01%
Масштабируемость Неэффективна для больших партий Экономична при массовом производстве
Начальные затраты Низкие Высокие
Гибкость Легко менять дизайн Требует перепрограммирования
Скорость Медленно, зависит от человека Быстро, автоматизировано
Контроль качества Зависит от оператора Интеграция AOI и ICT
Прототипирование Оптимально Не подходит для частых изменений
Массовое производство Неэффективно Необходимо для больших объемов

Преимущества автоматизированной пайки включают высокую скорость, точность и экономию для крупных производств. Недостатки — низкая гибкость и высокие затраты на оборудование. Ручная пайка подходит для прототипов и небольших партий.

Примечание: Для эффективной пайки используй предварительный нагрев, подходящее количество флюса и правильную температуру паяльника.

Проверка сборки

Ты должен тщательно проверить собранную плату. Используй разные методы:

  • Визуальная инспекция помогает выявить явные дефекты, например, ошибки размещения и качество пайки.
  • Автоматическая оптическая инспекция (AOI) использует камеры для быстрого обнаружения проблем.
  • Рентгеновская инспекция позволяет анализировать скрытые соединения и внутренние структуры.
  • Ин-контурное тестирование (ICT) проверяет отдельные компоненты и соединения.
  • Функциональное тестирование показывает, как плата работает в реальных условиях.
  • Финальный контроль качества включает обзор всех результатов перед отправкой.

Совет: Не пропускай этап проверки. Даже небольшая ошибка может привести к отказу устройства.

Тестирование и отладка

Визуальный осмотр

Ты начинаешь проверку платы с визуального осмотра. Этот этап помогает быстро найти явные ошибки. Ты берёшь увеличительное стекло или используешь микроскоп. Ты ищешь дефекты, которые могут повлиять на работу устройства. Вот самые частые проблемы, которые ты можешь заметить:

Ты осматриваешь каждую область платы. Ты обращаешь внимание на следы перегрева, трещины, остатки флюса. Ты проверяешь, чтобы компоненты стояли ровно и не было лишних капель припоя. Такой подход помогает выявить большую часть ошибок до включения устройства.

Электрическое тестирование

Ты переходишь к электрическим тестам, чтобы убедиться в работоспособности платы. Ты используешь разные методы, которые позволяют проверить цепи и компоненты. Посмотри на основные виды тестирования:

Метод тестирования Описание
Тест на непрерывность Проверяет наличие разрывов и коротких замыканий с помощью постоянного тока на голой плате.
Hi-pot тест Проверяет изоляцию между различными сетями, поднимая плату до высокого потенциала.
Тест в цепи Измеряет наличие разрывов и коротких замыканий, а также конкретные значения напряжения/тока.
Тест ROSE Проверяет остаточную проводимость от флюса после пайки.
Временная доменная рефлектометрия Измеряет импеданс на однопроводных и дифференциальных трассах.
Тесты с использованием летящих зондов Пробивает конкретные точки на плате для проверки на наличие неисправностей.

Ты используешь мультиметр, чтобы проверить напряжение и сопротивление. Ты проводишь тест на непрерывность, чтобы убедиться, что нет разрывов. Ты применяешь специальные приборы для сложных тестов, если плата большая или содержит много слоёв.

Поиск и исправление ошибок

Ты сталкиваешься с ошибками, даже если тщательно проверяешь плату. Ты используешь разные методы для поиска и устранения проблем:

  • Визуальные инспекции для выявления очевидных проблем, таких как перегрев компонентов или плохие соединения.
  • Тестирование компонентов с помощью мультиметра для проверки их работоспособности.
  • Использование инструментов симуляции для диагностики проблем с целостностью сигнала и распределением питания.

Ты действуешь по шагам:

  1. Проведи визуальную проверку печатной платы.
  2. Проверь отдельные компоненты с помощью мультиметра.
  3. Используй симуляционные инструменты для диагностики сложных проблем.

Ты исправляешь ошибки, заменяя повреждённые детали или перепаивая соединения. Ты повторяешь тесты после каждого исправления. Такой подход помогает сделать плату надёжной и готовой к работе.

Документация и сертификация

Оформление технической документации

Ты должен оформить техническую документацию для своего проекта. Документация помогает тебе и другим участникам понять устройство и повторить процесс. Ты собираешь все важные файлы и описания, чтобы соответствовать отраслевым стандартам. Вот что обычно входит в комплект:

  • Список материалов (BOM). Ты записываешь все компоненты, их номера, значения и количество.
  • Схема. Ты показываешь, как соединяются элементы и как работает устройство.
  • Файл платы. Ты создаёшь макет, где размещаешь компоненты и дорожки.
  • Механические файлы. Ты добавляешь чертежи корпуса и креплений.
  • Чертеж изготовления. Ты отмечаешь отверстия, размеры и инструкции для производства.
  • Чертеж сборки. Ты показываешь расположение всех деталей на плате.
  • Спецификации PCB. Ты указываешь размеры, количество слоёв, материал, толщину, цвет маски.
  • Правила проектирования. Ты записываешь минимальную ширину трассы и расстояния.
  • Нормативные требования. Ты отмечаешь стандарты, например IPC, UL, RoHS, CE.

Совет: Храни документацию в одном месте, чтобы быстро найти нужный файл.

Подготовка к сертификации

Ты готовишь плату к сертификации, чтобы подтвердить её качество и безопасность. Сертификация показывает, что твой проект соответствует требованиям и может использоваться в разных сферах. Вот основные типы сертификации:

Тип сертификации Описание
UL Certification Ты обеспечиваешь безопасность и работоспособность платы. Это повышает доверие клиентов.
ITAR Ты защищаешь чувствительные технологии и проверяешь компоненты для военных проектов.
MIL-STD Ты выполняешь требования по качеству и надёжности для военных и промышленных устройств.

Ты изучаешь требования для каждой сертификации и готовишь необходимые документы. Ты проверяешь, чтобы плата прошла все тесты и соответствовала стандартам.

Хранение и обновление документов

Ты должен правильно хранить и обновлять технические документы. Это помогает тебе отслеживать изменения и работать в команде. Вот лучшие практики:

  • Используй системы контроля версий, например git, чтобы хранить проекты и библиотеки.
  • Применяй глобальные библиотеки для единообразия символов и компонентов.
  • Проверяй новые символы и модели перед добавлением в библиотеку.
  1. Придумывай понятные имена для файлов, добавляй номер ревизии.
  2. Документируй требования и важные данные прямо в схеме.
  3. Используй симуляцию для проверки работы схемы.

Примечание: Регулярно обновляй документы после каждого изменения, чтобы избежать путаницы.

Ты прошёл все этапы создания Custom PCB — от идеи до тестирования. Ты можешь развивать навыки, если изучаешь схемотехнику и практикуешь макетирование. Не бойся ошибок, ведь они помогают учиться. Ты найдёшь поддержку и новые знания на бесплатных онлайн-курсах, например:

Ты станешь уверенным разработчиком, если будешь учиться и общаться с сообществом.

Часто задаваемые вопросы

Какой CAD лучше выбрать для первого проекта?

Ты можешь начать с KiCad. Эта программа бесплатная и простая. В ней много обучающих материалов. Ты быстро освоишь базовые функции и сможешь создать свою первую схему.

Можно ли сделать custom PCB дома?

Ты можешь изготовить простую плату дома. Используй фоторезист или маркер, трави медь в растворе. Для сложных проектов лучше заказать производство на фабрике.

Сколько времени занимает создание custom PCB?

Обычно ты потратишь от одной до четырёх недель. Всё зависит от сложности схемы, скорости заказа компонентов и времени производства платы.

Как проверить плату перед сборкой?

Проверь схему в CAD. Открой Gerber-файлы в просмотрщике. Осмотри плату на дефекты. Используй мультиметр для проверки дорожек.

Что делать, если плата не работает?

Ты можешь начать с визуального осмотра. Проверь пайку и компоненты. Используй мультиметр. Исправь ошибки и протестируй снова.

Главная
Продукция
О Нас
Контакты

Пожалуйста, оставьте нам сообщение
