Что включает в себя услуга по сборке печатных плат

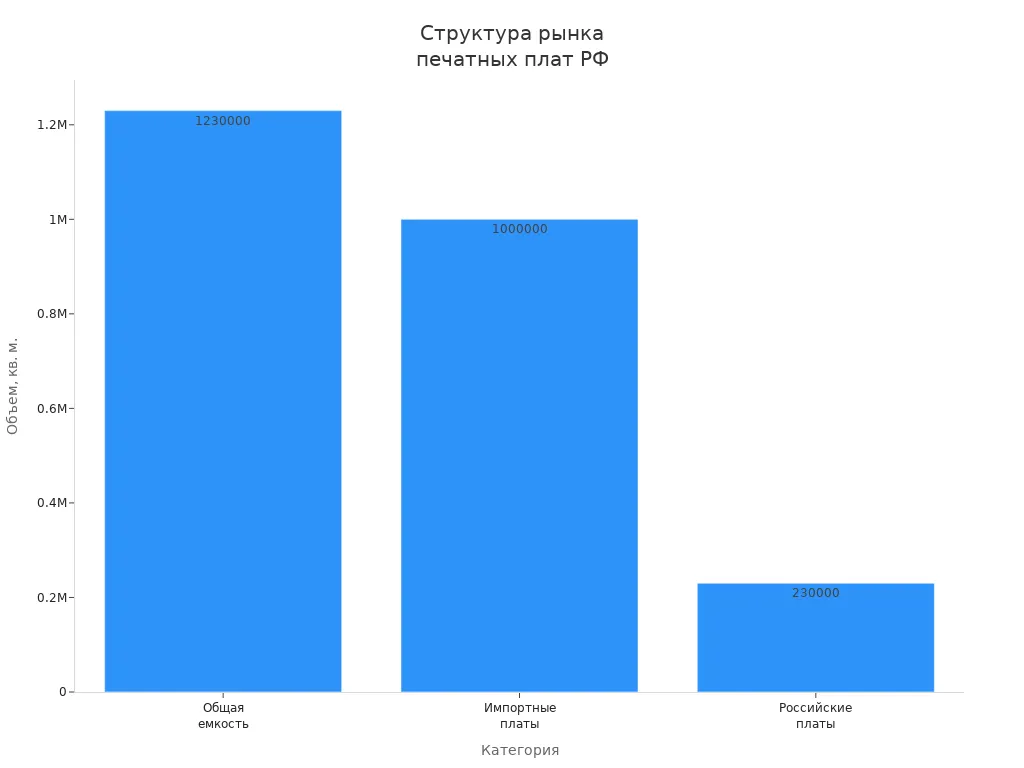

Ты выбираешь услугу PCB Assembly Service, чтобы получить полностью готовую печатную плату. Профессиональные компании выполняют монтаж, пайку, тестирование и упаковку. За последние пять лет спрос на такие услуги в России вырос почти в четыре раза. На рынке преобладают импортные платы, но российские производители увеличивают мощности. Посмотри на диаграмму, которая показывает объем рынка:

Основные Выводы

• Выбор услуги PCB Assembly Service обеспечивает получение готовой печатной платы с монтажом, пайкой и тестированием.
• Подготовка документации — важный этап. Убедитесь, что все файлы актуальны, чтобы избежать ошибок и ускорить процесс.
• Контроль качества включает визуальный осмотр и функциональные тесты, что гарантирует надежность и долговечность платы.
• Профессиональные компании используют современное оборудование, что снижает риски ошибок и повышает качество сборки.
• Выбор правильного защитного покрытия продлевает срок службы платы и защищает от влаги и коррозии.

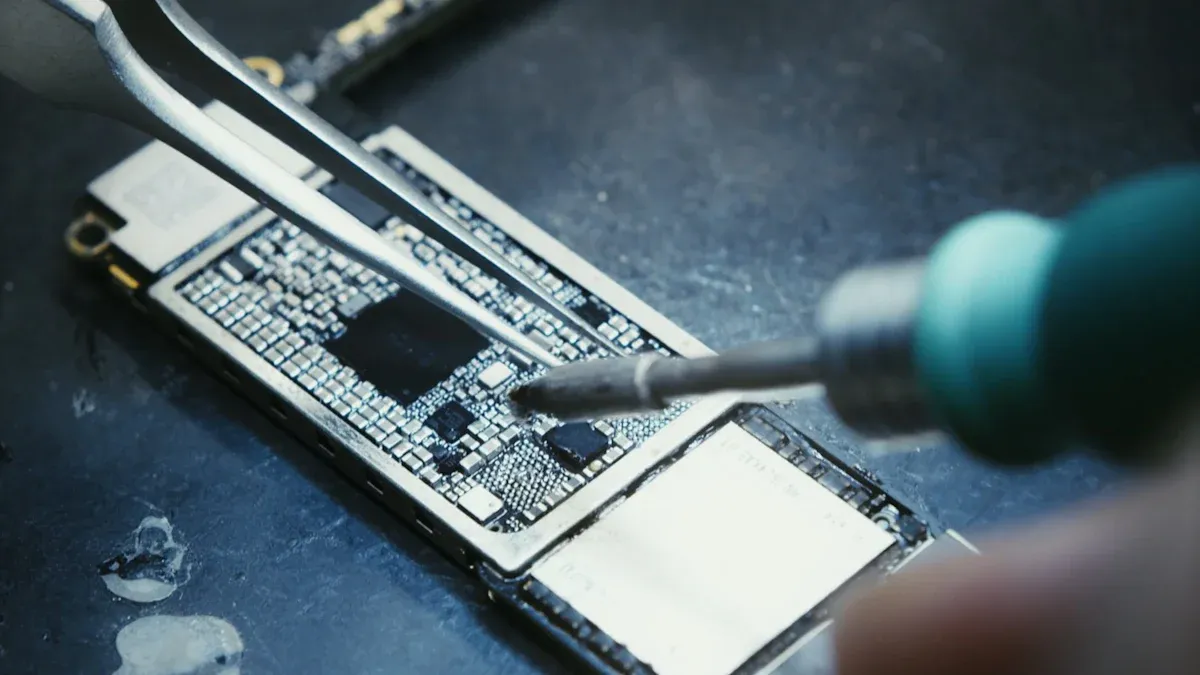

Этапы PCB Assembly Service

Когда ты выбираешь PCB Assembly Service, ты проходишь через несколько ключевых этапов. Каждый шаг важен для получения качественного и работоспособного изделия. Все процессы выполняются на современном профессиональном оборудовании, что гарантирует точность и надежность.

Подготовка документации

На первом этапе ты предоставляешь комплект документов, необходимых для запуска производства. Обычно тебе нужно подготовить:

• Исходный файл печатной платы (например, PCB или PCBDOC)
• Файлы Gerber или ODB++ для изготовления платы
• Файл Pick & Place для автоматической установки компонентов
• Сборочный чертеж с позиционными обозначениями
• Спецификацию (BOM-файл) с перечнем всех компонентов
• Примечания к сборке и набор деталей с обозначениями

Совет: Проверь, чтобы все файлы были актуальны и соответствовали требованиям производителя. Это ускорит процесс и снизит вероятность ошибок.

Проектировщик обычно создает выходные файлы в форматах Gerber или ODB++, а также спецификацию для сборки. Без этих документов невозможно начать производство.

Монтаж компонентов

После проверки документации начинается монтаж компонентов. Ты можешь выбрать автоматизированный или полуавтоматический способ, в зависимости от объема и сложности заказа. На этом этапе используются такие методы, как:

• Высокоточный автоматический монтаж SMD-компонентов
• Установка компонентов с выводами (THT) через отверстия платы
• Работа с миниатюрными и сложными элементами

Для монтажа применяют современное оборудование:

Ты получаешь высокую точность монтажа, уменьшение размеров устройств и соответствие экологическим стандартам. Современные линии позволяют работать с компонентами высокой сложности и минимизировать ручные операции.

Пайка SMD и THT

На этапе пайки применяются разные технологии для разных типов компонентов. Для поверхностного монтажа (SMD) и для монтажа в отверстия (THT) используют специализированные методы:

Для пайки используют такие методы, как пайка волной припоя, бессвинцовая пайка (RoHS), трафаретная пайка, селективная пайка и пайка оплавлением. Каждый способ подбирается под конкретные задачи и требования к плате.

Использование современных технологий и оборудования позволяет изготавливать платы с высокой точностью и минимальными отклонениями. Это повышает эффективность и качество конечного продукта.

PCB Assembly Service включает все эти этапы, чтобы ты получил готовое изделие, соответствующее международным стандартам и требованиям.

Контроль и тестирование

Когда ты выбираешь PCB Assembly Service, ты получаешь не только монтаж и пайку, но и комплексный контроль качества. Этот этап гарантирует, что твоя плата будет работать надежно и долго.

Визуальный осмотр

На этом этапе специалисты внимательно изучают каждую плату. Ты видишь, как используют автоматический оптический контроль (АОИ). Эта технология проверяет:

• правильность нанесения пасты припоя;
• точность расположения компонентов;
• качество соединений.

Если плата сложная, применяют рентгеновский контроль. Он помогает обнаружить скрытые дефекты, которые невозможно увидеть глазами. Ты можешь быть уверен, что даже самые мелкие ошибки не останутся незамеченными.

Функциональные проверки

После визуального осмотра начинается функциональное тестирование. Ты проверяешь, как работает электроника в реальных условиях. Специалисты используют функциональный тест (FCT), чтобы убедиться, что все элементы платы выполняют свои задачи. Вот основные методы:

• тестирование платы в условиях, близких к эксплуатации;
• проверка правильности работы всех функций;
• измерение силы для разделения слоев компонентов.

Функциональные проверки выявляют любые проблемы до того, как плата попадет к тебе. Ты получаешь изделие, готовое к работе.

Испытания на надежность

Надежность платы — ключевой показатель качества. Ты видишь, как проводят испытания материалов и электрические тесты. Вот основные виды испытаний:

• температура стеклования (Tg);
• коэффициент теплового расширения;
• теплопроводность;
• горючесть;
• влагопоглощение;
• прочность на изгиб;
• адгезионная прочность;
• напряжение пробоя диэлектрика;
• сопротивление поверхностной изоляции.

Электрические испытания включают:

• прозвон цепей;
• проверку сопротивления изоляции;
• высоковольтные тесты;
• тестирование импеданса;
• контроль коротких замыканий.

Механические испытания оценивают вибрационную устойчивость, ударопрочность и долговечность. Ты можешь быть уверен, что твоя плата выдержит суровые условия эксплуатации.

Совет: Всегда уточняй, какие виды контроля и тестирования входят в выбранную услугу. Это поможет тебе получить максимально надежный продукт.

Доп. процессы и упаковка

Защитные покрытия

Ты можешь продлить срок службы своей платы, если выберешь правильное защитное покрытие. Защитные слои предотвращают окисление контактов, защищают от влаги и коррозии. Ты часто сталкиваешься с такими покрытиями, как ENIG, HASL, OSP. Они защищают открытую медь на плате. Для дополнительной защиты используют конформные покрытия — акриловые или полиуретановые. Они создают барьер от пыли и влаги.

В некоторых случаях применяют заливку компаундом. Такой способ защищает плату от вибраций и агрессивных сред. Герметики и специальные лаки образуют изоляционный слой, который предотвращает коррозию. Перед нанесением покрытия плату очищают и сушат. Ты выбираешь лак в зависимости от условий эксплуатации: акриловый, полиуретановый или силиконовый.

Совет: Если твоя плата будет работать во влажной среде, обязательно закажи влагозащитное покрытие при выборе PCB Assembly Service.

Маркировка

Маркировка помогает тебе быстро определить тип платы, производителя и основные параметры. Ты видишь на плате специальные знаки и символы. Их наносят на поверхность печатного узла или на технологические поля. Для промышленных плат используют стандарты, чтобы маркировка была понятной и одинаковой для всех.

Маркировка облегчает сборку, ремонт и техническое обслуживание. Ты всегда сможешь найти нужную информацию на плате.

Упаковка и отгрузка

Ты получаешь плату в надежной упаковке, которая защищает изделие при транспортировке. Производитель использует несколько уровней упаковки:

• Внутренняя упаковка: формируют пачки весом до 10 кг, чтобы платы не деформировались.
• Промежуточная упаковка: применяют гофрокороба с прокладками, чтобы платы не двигались внутри коробки.
• Наружная упаковка: используют паллеты, которые затягивают термоусадочной пленкой и добавляют защитные прокладки.

Такая система упаковки сохраняет качество плат до момента, когда ты их получаешь. Ты можешь быть уверен, что платы не повредятся в пути.

Примечание: Некоторые компании предлагают дополнительные услуги — лазерный реболлинг, селективную пайку, отмывку, корпусирование и даже ремонт. Уточняй эти возможности при заказе PCB Assembly Service.

Преимущества профессиональной PCB Assembly Service

Экономия времени

Ты экономишь время, когда выбираешь профессиональный сервис. Специалисты используют современное оборудование и автоматизированные линии. Это ускоряет процесс монтажа и пайки. Гибкие печатные платы позволяют снизить массу изделия на 75%. Быстрая технология создания межсоединений уменьшает трудозатраты и стоимость сборки. Ты получаешь готовый продукт быстрее, чем при самостоятельной сборке.

• Сокращение времени на производство
• Минимизация ручных операций
• Быстрая обработка заказов любого объема

Гарантия качества

Профессиональные компании внедряют системы менеджмента качества, такие как ГОСТ РВ 0015-002 и ГОСТ Р ИСО 9001-2015. Ты получаешь 100% гарантию на платы. Все изделия проходят строгий контроль и соответствуют заявленным характеристикам. Клиенты отмечают высокое качество работ и индивидуальный подход.

• Внедрение международных стандартов (UL, ISO9001, REACH, RoHS)
• Исключение поставки некачественных изделий
• Прозрачное ценообразование и своевременная доставка

“Работаем пять лет. Полностью доверяем качеству продукции.” — Александр Козлов, Москва

Минимизация рисков

Ты снижаешь риски, когда доверяешь сборку профессионалам. Самостоятельная сборка часто приводит к ошибкам: неправильная пайка, повреждение дорожек, проблемы с влагой. Профессиональные сервисы используют грамотную оснастку и контролируют каждый этап.

Кан отмечает:
«Можно легко прожечь гибкую плату или повредить проводящую дорожку и не заметить этого. Если не соблюдать осторожность, появляется большой риск повреждения самой платы даже прежде установленных на ней компонентов».

Компании проводят сушку плат перед сборкой, чтобы избежать проблем с влагой. Они быстро реагируют на изменения и обеспечивают надежность готового изделия.

Как выбрать исполнителя?

Выбирая PCB Assembly Service, ты получаешь комплексный подход, опыт специалистов и уверенность в результате.

Комплексная услуга по сборке печатных плат помогает тебе получить надежное и полностью готовое изделие без лишних хлопот. Ты выбираешь проверенных исполнителей с современным оборудованием и опытом. Посмотри на примеры компаний, которые уже доказали эффективность такого подхода:

Современное оборудование и строгий контроль качества позволяют создавать платы, которые служат основой для безопасных и производительных устройств.

FAQ

Какие документы нужны для заказа сборки печатных плат?

Тебе понадобятся Gerber-файлы, спецификация компонентов (BOM), файл Pick & Place и сборочный чертеж. Проверь, чтобы все данные были точными и актуальными. Это ускорит запуск производства.

Сколько времени занимает сборка одной партии плат?

Обычно сборка занимает от 3 до 10 рабочих дней. Срок зависит от сложности проекта и объема заказа. Ты можешь уточнить сроки у выбранной компании.

Можно ли заказать только сборку, если платы уже изготовлены?

Да, ты можешь предоставить свои платы и компоненты. Компания выполнит только сборку. Уточни требования к упаковке и маркировке деталей перед отправкой.

Как контролируется качество собранных плат?

Специалисты проводят визуальный осмотр, автоматический оптический контроль и функциональные тесты. Ты получаешь изделие, прошедшее все этапы проверки.

Какие покрытия выбрать для защиты плат?

Ты можешь выбрать лак, компаунд или специальные покрытия, такие как ENIG или HASL. Покрытие зависит от условий эксплуатации. Обсуди детали с производителем.
