В 2026 году инфракрасные и гибридные станции стали стандартом для ремонта сложной современной электроники. Термовоздушные системы остаются лучшим выбором для локальных задач и малого бюджета. Главное различие этих методов кроется в физике передачи тепла. Инфракрасные приборы греют плату через тепловое излучение. Термовоздушные аппараты передают энергию через конвекцию горячего воздуха.

Выбранный тип нагрева напрямую влияет на процент успешного восстановления поврежденных чипов. Стоимость базовой инфракрасной станции Achi IR 6500 составляет 43000 рублей, а профессиональный ремонтный комплекс QUICK EA-H00 стоит 1379450 рублей. Качественный процесс ремонт BGA требует точности. Вы легко подберете надежное оборудование под задачи и бюджет вашего сервисного центра благодаря материалу этой статьи.

Основные Выводы

• Инфракрасные и гибридные станции лучше всего подходят для сложного ремонта больших плат.
• Термовоздушные аппараты сохраняют высокую эффективность для малого бюджета и локальных задач.
• Нижний подогрев платы полностью предотвращает опасную деформацию текстолита при пайке.
• Гибридные системы сочетают безопасность инфракрасного луча и высокую скорость горячего воздуха.

Физика и принципы нагрева: ИК против термовоздуха

Понимание физики передачи тепла помогает выбрать правильный инструмент для ремонта сложных плат. Различные типы нагревательных элементов создают различное тепловое воздействие на электронные компоненты. Вы сможете легко избежать ошибок при покупке оборудования для мастерской.

Инфракрасный нагрев и точечная фокусировка

Инфракрасные станции передают тепловую энергию с помощью электромагнитных волн. Излучение глубоко проникает в объём изделия и обеспечивает равномерный нагрев. Современные ремонтные системы распределяют энергию оптимально: 70 % тепла передается излучением, а 30 % — принудительной конвекцией. Вы легко настроите параметры для работы с большими микросхемами.

Инфракрасные паяльные станции эффективно выполняют монтаж, демонтаж и реболлинг BGA-корпусов. Нижний предварительный нагреватель снижает термическую деформацию печатной платы.

Инженеры точно регулируют диаметр и положение пятна нагрева благодаря продуманной конструкции оборудования. Вы можете использовать регулируемую апертуру верхнего излучателя размером от 20 до 60 мм, поворотный лазерный указатель и 3D-концентратор ИК-лучей. Подвижный телескопический штатив дает полный доступ к посадочным местам на плате.

Термовоздушный нагрев и конвекция

Термовоздушные станции передают необходимую энергию через поток нагретого воздуха. Принудительная конвекция выравнивает прогрев поверхности. Этот подход подходит для работы с деталями, которые полностью непрозрачны для инфракрасного излучения. Вы будете применять такой метод для базовых сервисных операций.

Выполнение процедуры ремонт BGA с помощью горячего воздуха имеет заметные физические ограничения. Поток воздуха из сопла прогревает текстолит крайне неравномерно. Возникающая разница температур создает опасное термическое напряжение на краях и в центре микросхемы. Это повышает риск брака.

Сильный поток горячего воздуха из фена часто сдвигает соседние мелкие SMD-компоненты. Вы вынуждены постоянно защищать окружающие детали специальным термоскотчем или металлизированными экранами. По этой причине при монтаже габаритных BGA-чипов конвекционный метод существенно уступает инфракрасному нагреву по параметрам безопасности и точности контроля.

Практика BGA-пайки и процент успешного ремонта

Выбор технологии прямо влияет на статистику работы сервисного центра. Опытный мастер может успешно выполнять ремонт BGA с помощью термовоздушной станции на компактных платах. Однако инфракрасные комплексы обеспечивают постоянную повторяемость результатов без риска повреждения микросхем.

Особенности процесса ремонт BGA с помощью ИК и воздуха

Качественное восстановление компонентов требует точного контроля каждого этапа нагрева. Инфракрасное оборудование нагревает корпус и подложку одновременно. Термовоздушный инструмент передает тепло через верхний поток, что замедляет прогрев скрытых контактов.

Для крупных микросхем вам потребуется длительный предварительный нагрев. Это правило гарантирует одинаковое расплавление всех шариков припоя.

Риски деформации плат и работа с бессвинцовым припоем

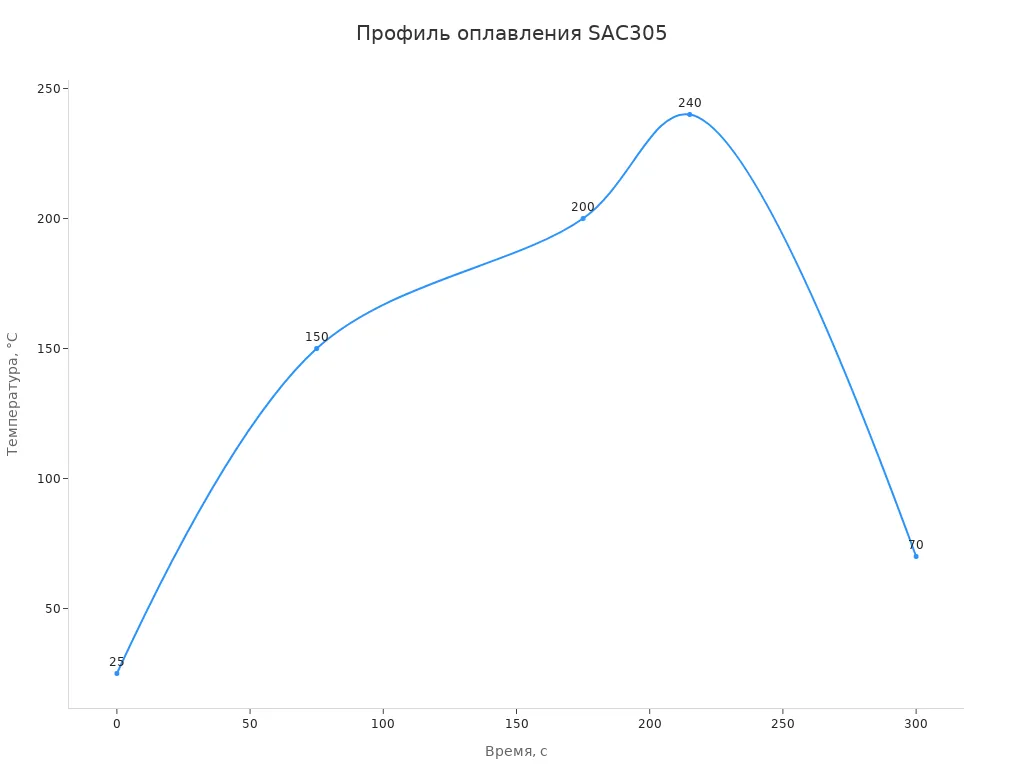

Бессвинцовый припой SAC305 имеет температуру плавления 217–220 °C. Рекомендуемая пиковая температура пайки составляет 235–245 °C. Неравномерный нагрев вызывает сильный изгиб многослойного текстолита и разрыв внутренних проводников.

Обязательное использование нижнего подогрева уменьшает температурный градиент и полностью предотвращает коробление печатных плат.

Вы должны строго соблюдать этап контролируемого охлаждения со скоростью 3–5 °C/с до температуры 70 °C. Такой подход снижает механические напряжения в паяном соединении. Вы сохраните целостность контактных площадок и успешно завершите процедуру ремонт BGA.

Гибридные станции как технологический компромисс

Современные ремонтные центры часто сталкиваются с выбором между скоростью и безопасностью пайки. Гибридные станции объединяют сильные стороны инфракрасного излучения и конвекционного нагрева. Вы получаете универсальный инструмент, который успешно решает сложные задачи по восстановлению микросхем.

Преимущества сочетания конвекции и ИК-нагрева

Гибридная технология подает тепловую энергию одновременно через верхний воздушный сопловый блок и мощный инфракрасный нижний подогрев. Воздушный поток быстро передает калории на верхнюю часть корпуса, а инфракрасные лучи глубоко прогревают многослойный текстолит. Вы легко достигаете равномерного расплавления припоя по всей площади контакта.

Комбинированный метод полностью устраняет проблему локального перегрева чувствительных компонентов. Нижняя инфракрасная панель плавно поднимает температуру всей печатной платы до уровня предварительного нагрева. Верхний конвекционный модуль добавляет точечное импульсное тепло только в момент оплавления. Вы снижаете риски деформации текстолита и экономите время на подготовку оборудования.

Сочетание конвекции и инфракрасного излучения позволяет снизить пиковую температуру верхнего нагревателя и сохранить структуру микросхемы.

Эффективность гибридов в современных сервисах

Гибридные комплексы показывают высокую производительность при выполнении сложных операций. Процесс ремонт BGA на таких станциях проходит с минимальным участием оператора благодаря точной работе встроенных датчиков. Вы получаете предсказуемый результат даже при монтаже массивных чипов с высокой плотностью выводов.

Сервисные центры выбирают гибридное оборудование для работы с серверными платами, игровыми консолями и современными ноутбуками. Вы сможете значительно повысить процент успешных ремонтов и сократить время обслуживания одного клиента. Высокая скорость прогрева и надежная защита от теплового удара делают гибридные системы оптимальным решением в 2026 году.

Критерии выбора BGA-станции в 2026 году

Сравнение стоимости оборудования и окупаемости

Приобретение профессиональной ремонтной станции для мастерской требует тщательного финансового расчета. Вы должны учитывать не только начальную стоимость оборудования, но и потенциальную скорость его полной окупаемости. Бюджетные термовоздушные аппараты привлекают покупателей низкой ценой. Однако они существенно увеличивают процент производственного брака при постоянной работе со сложными электронными модулями. Качественное ремонтное устройство снижает риски безвозвратного повреждения дорогих печатных плат.

Инфракрасные комплексы требуют ощутимых финансовых инвестиций на старте. При этом надежные технические параметры оборудования значительно повышают итоговую доходность Вашего сервисного центра. Эффективная система с замкнутым контуром гарантирует высокую точность контроля температуры ±3 °C с помощью встроенной термопары K. Это создает стабильные условия для успешного выполнения сложных процедур ремонт BGA. Высокий процент успешно восстановленных компонентов быстро окупает все затраты на оснащение.

Рекомендации по выбору под задачи сервиса

Выбор оптимальной модели напрямую зависит от основного типа ремонтируемой техники и ежедневного потока заказчиков. Для полноценной обработки современного электрооборудования требуются подходящие размеры нагревательных платформ и хорошая электрическая сеть с напряжением AC 230 В ±10 %, 50/60 Гц.

Современному сервисному центру необходимы удобные и точные инструменты для ежедневного позиционирования деталей. Вы обеспечите высокую стабильность результатов ремонта благодаря следующим важным технологическим решениям:

• Полуавтоматические и автоматические типы станций заметно снижают негативное влияние человеческого фактора на процесс.
• Встроенный лазерный целеуказатель помогает быстро выполнять точное центрирование компонентов на поверхности.
• Надежный встроенный насос и удобный ручной вакуумный захват облегчают быстрый демонтаж горячих деталей.
• Наглядное управление через 7″ сенсорный экран и контроллер V1 значительно упрощает настройку параметров.
• Наружный внешний термодатчик и антистатическая защита предохраняют чувствительные элементы от повреждения.

Стандартные габариты корпуса 635×620×655 мм и общий вес 45,7 кг требуют от мастера заранее подготовить прочный и устойчивый рабочий стол. Качественное оборудование позволит Вашему сервисному центру регулярно производить ремонт BGA и уверенно брать в работу сложные заказы.

Финальный выбор паяльной станции полностью зависит от типа ремонтируемой техники, квалификации вашего персонала и бюджета. Инфракрасные и гибридные ремонтные комплексы являются лучшим решением для сервисных центров, которые работают с габаритными платами ноутбуков, мощных видеокарт и серверов. Термовоздушное оборудование показывает высокую окупаемость и эффективность при обслуживании компактной электроники, а также при выполнении локального точечного ремонта.

Изучите этот чек-лист перед покупкой ремонтного оборудования:

• Проверьте максимальные габариты обрабатываемых печатных плат.
• Убедитесь в наличии мощного нижнего подогрева.
• Проверьте точность контроля температуры с помощью термопары.
• Оцените удобство управления через современный сенсорный экран.
• Проверьте наличие надежного встроенного вакуумного пинцета.
• Рассчитайте итоговую стоимость и окупаемость выбранной ремонтной станции.

FAQ

Какой припой используют при монтаже BGA и какова его температура плавления?

Бессвинцовый припой SAC305 является главным стандартом. Он плавится при температуре 217–220 °C. Для правильного расплавления вы должны разогревать зону пайки до пиковых значений 235–245 °C.

Почему горячий воздух сдвигает соседние SMD-компоненты?

Принудительный поток воздуха из сопла фена создает физическое давление. Сильный поток легко сдвигает мелкие детали с расплавленных контактных площадок. Вы можете защитить соседние элементы специальным термоскотчем или экранами.

В каких случаях лучше приобрести гибридную станцию?

Выбирайте гибридную систему для ремонта сложной техники вроде серверов и игровых консолей. Комбинированный нагрев ускоряет работу, гарантирует равномерный прогрев и снижает риск деформации многослойного текстолита.

Зачем нужен нижний инфракрасный подогрев платы?

Нижний подогрев выравнивает температуру по всей площади печатной платы. Он уменьшает температурный градиент. Вы полностью предотвращаете опасное коробление текстолита и защищаете внутренние проводники от разрыва.
