Вы часто сталкиваетесь с задержками сдачи электроники. Сборка печатных плат срывает жесткие графики по четырем главным причинам. Инженеры допускают критические ошибки в DFM-документации. Поставщики резко увеличивают сроки доставки компонентов. Завод сталкивается с технологическими сбоями монтажа сложных BGA-микросхем. Лаборатория контроля качества долго тестирует готовые изделия.
Любая мелкая недоработка моментально останавливает автоматизированные линии контрактного производителя. Обычное несоответствие файлов Gerber и BOM-листа вызывает длительные инженерные запросы. Потери времени на согласовании правок сильно увеличивают простой дорогого производственного оборудования. Вы теряете деньги и ценное доверие клиентов из-за слабой коммуникации технических специалистов. Грамотная первичная подготовка вашего проекта предотвратит эти неприятные технологические паузы. Вы оперативно выполните весь производственный план при соблюдении правильных регламентов.
Вы запускаете производство новых электронных устройств и рассчитываете на точный срок сдачи заказа. Однако регулярное игнорирование основных правил проектирования с учетом производства сильно тормозит весь технологический процесс. Качественная сборка печатных плат всегда требует максимально безупречной подготовки каждого файла из инженерного пакета. Любые мелкие недочеты в исходных проектных данных быстро останавливают автоматизированные заводские линии еще до непосредственного старта работы оборудования.
Вы отправляете готовый проектный пакет инженерам контрактного производителя. Технологи завода сразу загружают ваши исходные данные в специализированные программы для автоматической проверки. На этом первоначальном этапе специалисты очень часто обнаруживают критические расхождения между графическими слоями и текстовой ведомостью материалов.
Наиболее распространенные ошибки включают следующие технологические позиции:
Вы получаете неприятные задержки из-за элементарного смещения координатной сетки отверстий. Инженер завода не имеет права угадывать правильное расположение контактных площадок. Любая неучтенная деталь в BOM-листе заставляет фабрику запрашивать длительную замену компонентов. Потеря времени на этом начальном шаге напрямую увеличивает общий Lead Time всего вашего проекта.
| Фактор на этапе DFM | Влияние на увеличение Lead Time сборки |
|---|---|
| Высокая сложность дизайна (BGA, HDI, ВЧ-платы, микро-компоненты) | Прямо влияет на производственную эффективность, требуя особого подхода и увеличивая время обработки. |
| Несоблюдение правил DFM в проектных файлах | Требует внесения инженерных изменений уже в процессе производства, что напрямую продлевает сроки сборки. |
| Отсутствие раннего DFM-анализа | Приводит к обнаружению проблем с компоновкой только на этапе изготовления, вызывая дорогостоящие задержки на поздних стадиях. |
Каждая найденная ошибка в вашей документации порождает официальный инженерный запрос (Engineering Query, EQ). Фабрика полностью замораживает подготовку производства до получения ваших официальных письменных ответов. Игнорирование правил DFM выявляет многочисленные инженерные вопросы и затягивает согласования с заводом на 3–5 дней.
Использование правил Design for Manufacturability (DFM) позволяет создавать печатные платы, которые проще и быстрее производить. Это включает в себя указание соответствующих ширины дорожек, размеров отверстий и слоев, соответствующих возможностям производителя.
Вы теряете ценные рабочие дни на простые переписки и постоянные технические уточнения. Наиболее дорогостоящие последствия плохого DFM скрыты в «мягких издержках»: времени, затраченном на переделку, переговорах с поставщиком, отказах при тестировании и непредвиденных задержках. Отсутствие предварительной проверки трассировки приводит к полной остановке вашего заказа на самых ответственных производственных этапах.
Рассмотрите реальный пример из современной инженерной практики. Один стартап из США спроектировал сложную плату высокой плотности. Выбранный контрактный производитель не смог обеспечить требуемые инженерные допуски. Данная технологическая проблема привела к задержке проекта на 6 недель. Инженеры успешно решили эту сложную задачу только после глубокой консультации с техническим партнером. Повторное перепроектирование модуля с изменением параметров переходных отверстий заняло менее 10 дней.
Вы можете легко предотвратить подобные критические ситуации в своей практической работе. Всегда проводите полноценный DFM-аудит перед передачей рабочей документации в производство. Вы надежно защитите свой проектный бюджет, а также полностью сохраните утвержденный график выпуска готовых изделий.

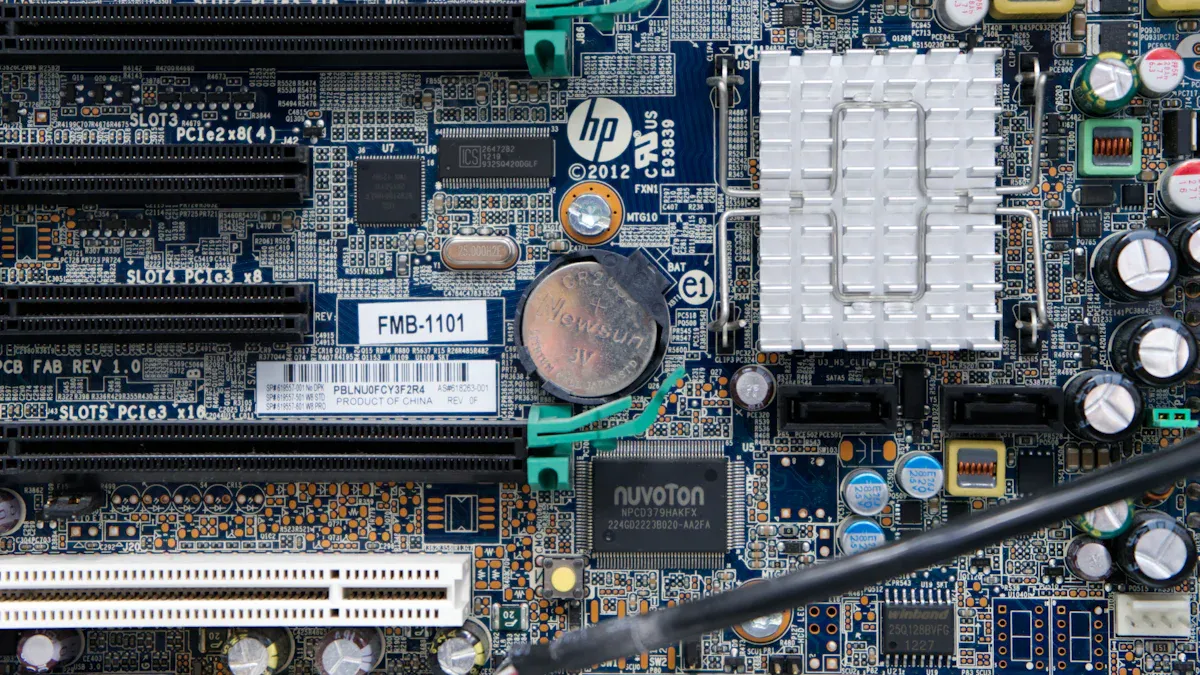

Вы сталкиваетесь с серьезными финансовыми потерями из-за нестабильности внешних рынков. Поставки оригинальных электронных компонентах часто срывают заранее утвержденный производственный график. Сборка печатных плат требует постоянного контроля всех этапов закупки материалов. Любая пауза в снабжении мгновенно приводит к заморозке сборочных линий.
Закупка микроэлектроники сегодня требует глубокого анализа сроков отгрузки. Производители компонентов существенно увеличили Lead Time на базовые позиции. Фабрики требуются от заказчиков более строгую валидацию и нередко взимают дополнительную плату за ускорение поставок. Цены на рынке меняются намного быстрее традиционных циклов закупки. Модули DDR5 RDIMM демонстрируют квартальный рост цен на 75–125%. Отдельные линейки продуктов Texas Instruments подорожали до 85%. Накопители Enterprise SSD показывают еженедельные корректировки и квартальный рост стоимости на 50–90%.
Текущие сроки поставки ключевых категорий деталей представлены в таблице ниже:
| Компонент | Срок поставки (Lead Time) | Детали / Контекст |
|---|---|---|
| FPGA | 40–52+ недель | Для некоторых устаревших компонентов срок достигает 300–364 дней. |
| NIC (Сетевые карты) | 52 недели | Ожидается новый всплеск спроса из-за одобрения покупки GPU Nvidia H200 в Китае. |
| MLCC (Конденсаторы) | 36–60 недель | Ситуация фиксируется как часть общих сбоев в цепочке поставок. |
Вы должны заранее закладывать эти длительные временные интервалы в ваш инженерный план. Отдельные категории комплектующих демонстрируют следующие нормативные задержки:
| Категория компонентов | Сроки поставки (недели) |
|---|---|
| Полупроводниковые чипы | 40 – 52 |
| Конденсаторы | 16 – 52+ |
| Электрические соединители | до 20 |
Дефицит критически важных компонентов, таких как сокращение поставок конденсаторов в 2018 году и теперь трудности с приобретением полупроводниковых чипов и электрических соединителей, заставляют покупателей искать различные пути…
Вы вынуждены оперативно пересматривать проектную документацию. Задержка одного микроконтроллера полностью останавливает выпуск всей партии готовых устройств.
Глобальный дефицит деталей вынуждает закупщиков обращаться к альтернативным поставщикам на несертифицированных торговых площадках. Вы сильно рискуете получить поддельные или б/у компоненты под видом новых изделий. Контрафактные микросхемы содержат скрытые дефекты кристаллов и поврежденные выводы. Некачественная сборка печатных плат из таких элементов приводит к массовому браку на финальном этапе производства.
Специалисты контрактного производителя обязаны проводить тщательный входной контроль (IQC) каждой поступающей партии. Лаборатория завода выполняет визуальную инспекцию, рентгеноскопический анализ, проверку маркировки спиртовыми растворами и тестовую пайку выводов. Проведение всех квалификационных тестов требует от 3 до 7 дополнительных дней. Обнаружение контрафакта полностью останавливает процесс монтажа. Инженеры запрашивают срочный поиск официальных аналогов или повторную закупку у проверенных дистрибьюторов. Вы теряете драгоценное время на повторную валидацию спецификации BOM и согласование технических замен. Грамотный выбор оригинальных компонентов на ранних этапах полностью защищает ваш проект от внезапного простоя.

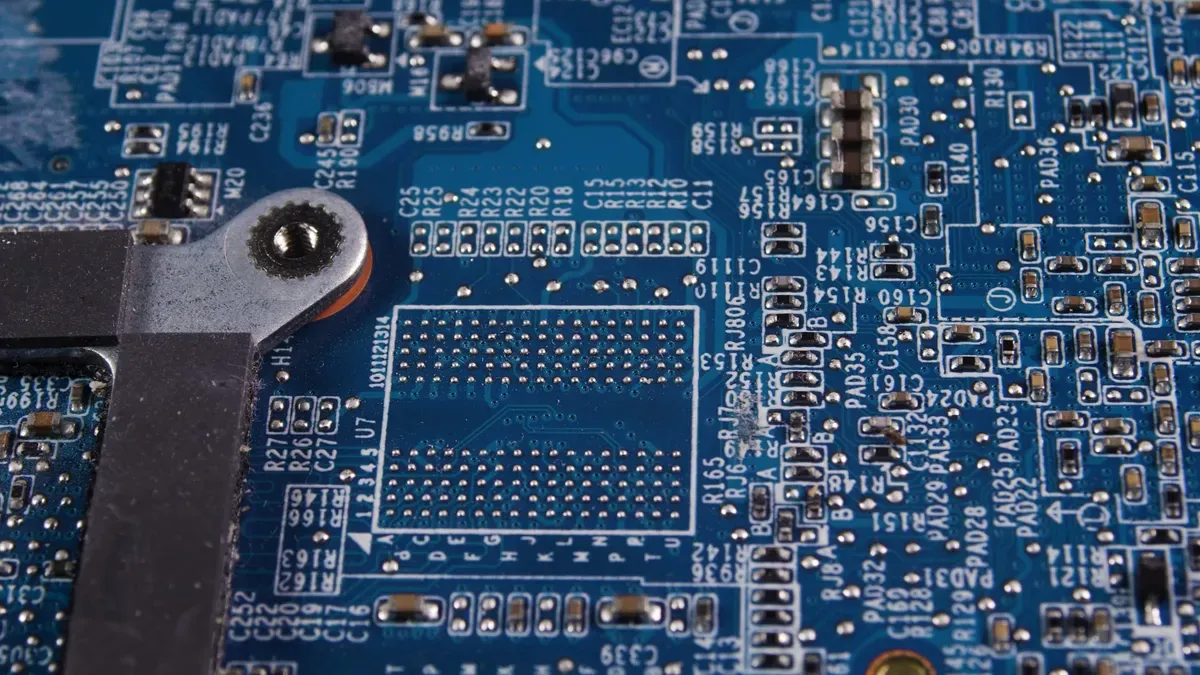

Вы рискуете потерять ценное время из-за неожиданных остановок линии монтажа. Технологический процесс нарушают скрытые дефекты и медленные технические согласования. Медленная коммуникация ваших специалистов с инженерами фабрики сильно затягивает подтверждение правок. В результате на заводе возникают узкие места, а дорогое автоматизированное оборудование простаивает.
Сложные микросхемы BGA и платы высокой плотности HDI создают максимальные риски для вашего графика. Корпуса BGA скрывают выводы прямо под матрицей компонента. Вы не можете проверить качество пайки обычным визуальным осмотром. Технологи применяют специальный рентгеновский контроль для обнаружения скрытых пустот или коротких замыканий.
Пайка компонентов высокой плотности требует точного соблюдения температурного профиля. Любое отклонение нагревательной печи мгновенно вызывает серьезный брак. Процесс монтажа нарушают следующие дефекты:
Качественная сборка печатных плат требует постоянного контроля каждого этапа монтажа. Вы избежите брака при высокой плотности элементов только через строгую настройку печей и тщательную подготовку деталей.
Выявление дефектов на этапе автоматической оптической инспекции AOI заставляет инженеров отправлять модули на повторную переделку. Операторы вручную выпаивают поврежденные компоненты и очищают контактные площадки. Механическое напряжение при демонтаже часто вызывает микротрещины в корпусе деталей и повреждает медные дорожки.
Процесс локального ремонта (Rework) ломает стандартный производственный ритм. Каждая отремонтированная плата проходит повторный цикл тестирования и дополнительный рентгеновский контроль. Качественная сборка печатных плат исключает ручные операции благодаря точной первичной настройке трафаретной печати. Долгая ручная переделка задерживает отправку всей партии заказчику и увеличивает ваши итоговые затраты.
Вы приближаетесь к завершению проекта и рассчитываете на быструю отгрузку готовой партии. Однако финальные этапы контроля качества часто преподносят неприятные сюрпризы. Лаборатория QC проводит глубокую инспекцию каждого изделия. Ошибки оборудования и сложные тесты создают серьезные узкие места.
Вы отправляете смонтированные модули на автоматическую оптическую инспекцию. Сканеры быстро проверяют точность установки деталей. Однако классические системы AOI регулярно сталкиваются с серьезными технологическими ограничениями.
| Тип ограничения | Описание | Следствие / Необходимость дополнительной проверки |
|---|---|---|
| Ограничения системной архитектуры | Пропускная способность, задержки обработки и растущие объемы данных становятся узким местом. | Требуется оптимизация архитектуры и подходов к обработке для повышения стабильности и масштабируемости, что само по себе является сложной задачей. |
| Недостаточность для контроля специфических параметров | Традиционные методы АОИ не приспособлены для контроля волнового сопротивления (импеданса) ВЧ-линий. | Требуется стопроцентный контроль импеданса другими средствами (например, специализированным инструментом, встроенным в АОИ) или отдельный этап проверки. |
| Ошибки из-за жёстких алгоритмов | Конвенциональные методы обработки изображений приводят к неправильным суждениям, если компоненты не идентичны эталонным образцам. | Приводит к росту стоимости ручных перепроверок, так как система регистрирует исправные, но неидеальные компоненты как дефектные. |
Жесткие алгоритмы оборудования часто принимают качественные компоненты за дефекты. Инженеры завода вынуждены вручную перепроверять ложные срабатывания системы. Дополнительная рентгеновская инспекция BGA-корпусов также требует много времени. Вы теряете драгоценные дни на разбор ошибочных сигналов автоматики.
Вы запускаете финальный этап проверки работоспособности планарных модулей. Специалисты подключают тестовые стенды и подают питание на плату. Инженеры проверяют выполнение всех запланированных функций устройства.
Процесс ретестинга является итеративным. Инженеры находят ошибку в работе модуля и передают дефектный образец обратно разработчикам на доработку. Специалисты устраняют обнаруженную неисправность и выполняют повторное развертывание обновленного ПО. После этого операторы запускают новый цикл ретестинга.
Эта петля «исправление-развёртывание-ретест» потенциально может повторяться многократно для одного и того же дефекта. Подобная замкнутая цепочка создаёт длительную петлю обратной связи. Она напрямую влияет на окончательные сроки отгрузки. Завод откладывает финальную сдачу заказа до успешного прохождения абсолютно всех проверок. Вы можете избежать критических задержек через предварительное согласование жестких регламентов QA и правильную настройку тестовых стендов.
Вы легко снизите любые риски производственных задержек с помощью грамотного системного подхода к первичной подготовке проекта. Постоянное тесное взаимодействие ваших инженеров с контрактным производителем гарантирует точную сдачу всей партии электроники в предварительно согласованный срок.
Всегда соблюдайте такой практичный чек-лист перед непосредственным запуском заказа:
Сборка печатных плат проходит быстро при регулярной прямой коммуникации инженеров. Вы гарантированно защитите свой рабочий бюджет и полностью сохраните запланированный ритм вашего производства.
Заказывайте ранний DFM-аудит проекта перед стартом производства. Вы заранее устраните расхождения в Gerber-файлах и спецификации. Быстрый ответ на инженерные запросы завода также спасет ваш проект от многодневного простоя.
Заранее согласуйте список официальных аналогов деталей на этапе проектирования. Вы сможете быстро заменить дефицитный микроконтроллер. Постоянно отслеживайте доступность ключевых компонентов у надежных дистрибьюторов.
Выбирайте производителей с обязательным рентгеновским контролем качества. Вы гарантированно обнаружите скрытые замыкания под корпусом чипа. Тщательно согласовывайте температурные профили оплавления по стандартам IPC.
Жесткие алгоритмы сканеров иногда принимают качественные детали за дефекты. Операторы вручную проверяют каждое ложное срабатывание системы. Вы ускорите итоговый контроль через точную настройку эталонных критериев проверки.
