Основные ошибки при сборке блока питания PCB и их влияние на надежность

ПКС в сборе

Ошибки при Блок питания PCB сборка значительно снижают надежность устройства. Если соблюдать стандарты, Блок питания PCB сборка будет защищена от перегрева, коротких замыканий и преждевременных поломок.

Надежность Блок питания PCB сборка напрямую зависит от выполнения ключевых правил:

• Стандарты сборки позволяют оценить работу Блок питания PCB сборка в реальных условиях эксплуатации.
• Точные пути утечки и правильно рассчитанные воздушные зазоры делают эксплуатацию Блок питания PCB сборка безопаснее.
• При высоком напряжении и загрязнении необходимо увеличивать зазоры для стабильной работы Блок питания PCB сборка.

Если вы хотите, чтобы ваша техника служила долго, всегда уделяйте особое внимание качеству Блок питания PCB сборка и соблюдению стандартов.

Основные Выводы

• Соблюдение стандартов сборки повышает надежность блока питания и защищает от перегрева и коротких замыканий.
• Правильное размещение компонентов улучшает теплоотвод и снижает электромагнитные помехи, что предотвращает перегрев.
• Качество пайки критично для надежности; избегайте мостиков из припоя и холодных соединений.
• Ширина дорожек должна соответствовать току, чтобы избежать перегрева и поломок.
• Выбор качественных компонентов, таких как японские конденсаторы, значительно увеличивает срок службы блока питания.

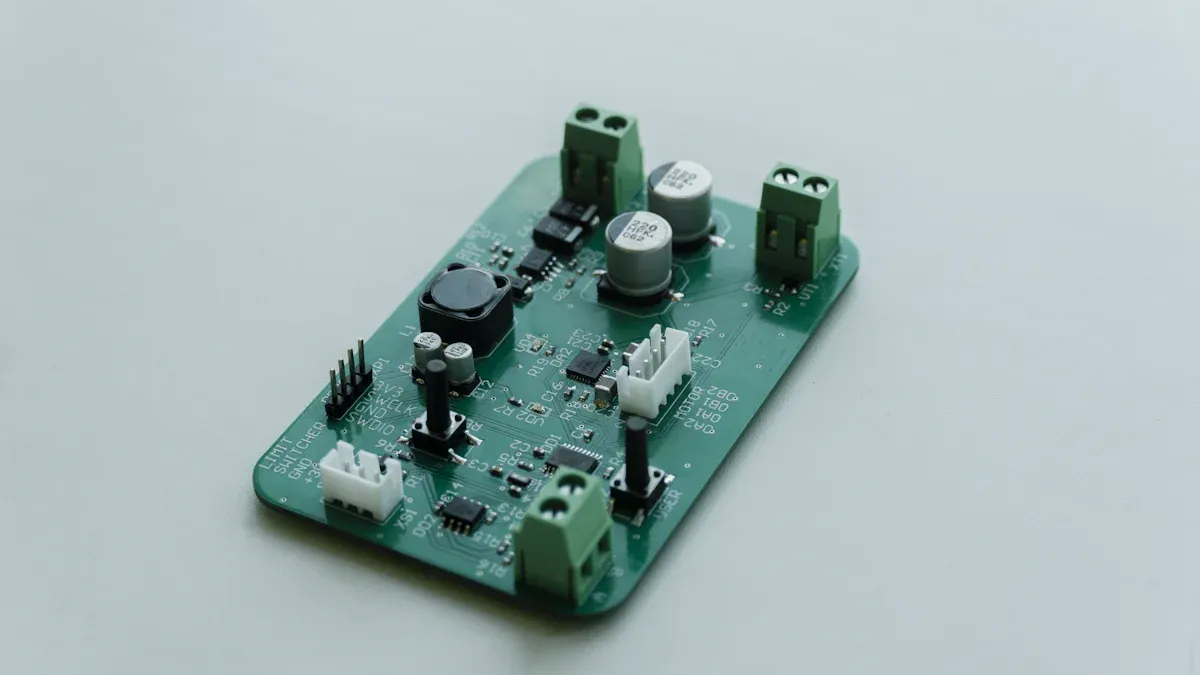

Ошибки блок питания PCB сборка

Неправильное размещение компонентов

Ты часто сталкиваешься с проблемами, если размещаешь компоненты на плате без учета тепловых и электрических особенностей. Неправильное расположение ухудшает теплоотвод и увеличивает электромагнитные помехи. Это приводит к перегреву и коротким замыканиям, особенно на высокочастотных и многослойных платах.

Совет: Группируй мощные компоненты и разделяй трассы для лучшего охлаждения и снижения помех.

Ошибки пайки

Ошибки пайки — одна из самых частых причин выхода из строя блока питания PCB сборка. Ты можешь столкнуться с такими проблемами, как мостики из припоя, недостаток или избыток паяльной пасты, холодные соединения и неправильное выравнивание компонентов. Эти дефекты приводят к коротким замыканиям, нестабильному питанию, перегреву MOSFET, вздутию конденсаторов и даже поломке вентиляторов.

• Мостики из припоя и шарики вызывают короткие замыкания.
• Недостаток припоя приводит к слабым контактам.
• Холодные соединения вызывают быстрый износ.
• Переполюсовка компонентов приводит к их повреждению.

Треск или свист блока питания часто появляется из-за некачественных индуктивных элементов или емкостей.

Ширина дорожек

Ты должен правильно рассчитывать ширину дорожек на плате. Если дорожки слишком узкие, они не выдерживают ток, начинают греться и могут перегореть. Это особенно важно для Блок питания PCB сборка, где токи часто высокие.

• Узкие дорожки вызывают перегрев и снижают надежность.
• Контроль ширины проводника помогает избежать перегрева и продлить срок службы устройства.

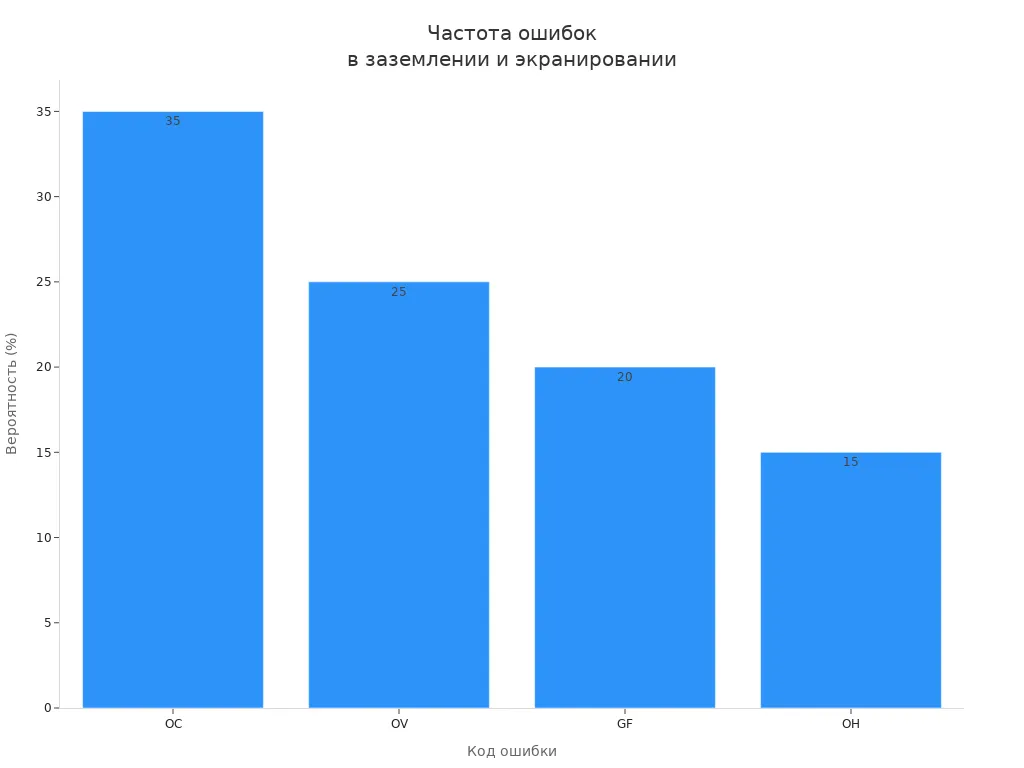

Заземление и экранирование

Ошибки в заземлении и экранировании часто приводят к сбоям в работе блока питания PCB сборка. Ты можешь столкнуться с перегрузкой по току, перенапряжением, замыканием на землю и перегревом из-за дополнительных помех.

Экранирование снижает уровень электромагнитных помех, защищает чувствительные элементы и повышает стабильность работы.

Тепловой менеджмент

Ты должен уделять особое внимание тепловому менеджменту. Радиаторы, тепловые виасы, активное охлаждение и материалы с высокой теплопроводностью помогают избежать перегрева. Если ты не обеспечишь эффективное рассеивание тепла, компоненты быстро выйдут из строя.

• Радиаторы отводят тепло от мощных элементов.
• Тепловые виасы передают тепло к другим слоям платы.
• Активное охлаждение (вентиляторы, жидкость) эффективно удаляет тепло.
• Материалы с высокой теплопроводностью улучшают рассеивание.
• Оптимальная компоновка платы помогает равномерно распределять тепло.

Перегрев вызывает тепловые напряжения и сокращает срок службы компонентов. Недостаточная вентиляция приводит к колебаниям выходного напряжения.

Качество компонентов

Ты всегда должен выбирать только качественные компоненты для Блок питания PCB сборка. Высококачественные японские электролитические конденсаторы увеличивают срок службы устройства. Если ты используешь дешевые детали, блок питания быстро выйдет из строя. Защитные функции также важны для надежности.

• Качественные компоненты уменьшают вероятность отказа.
• Низкокачественные детали приводят к частым поломкам.

Помни: надежность блока питания начинается с правильного выбора компонентов и внимательной сборки.

Влияние условий эксплуатации и конструкции

Герметичный корпус и охлаждение

Ты должен понимать, что корпус и система охлаждения сильно влияют на срок службы блока питания. Герметичный корпус защищает плату от пыли и влаги. Это особенно важно, если устройство работает в сложных условиях. Пассивное охлаждение помогает рассеивать тепло без использования вентиляторов. Такой подход снижает риск поломки из-за отсутствия подвижных частей. Иногда корпус можно адаптировать под конкретные задачи, чтобы повысить эффективность охлаждения.

Совет: Следи за температурой внутри корпуса. Перегрев сокращает срок службы компонентов.

Механические и электрические нагрузки

Ты часто сталкиваешься с механическими и электрическими нагрузками, которые влияют на долговечность платы. Диэлектрики определяют электрические свойства и защищают от пробоя. Материалы с высокой механической прочностью уменьшают риск повреждений при вибрациях или ударах. Устойчивость к термическим нагрузкам помогает избежать трещин при резких изменениях температуры. Защитные покрытия защищают от влаги и коррозии.

• Диэлектрики обеспечивают стабильную работу при высоких напряжениях.
• Прочные материалы защищают от механических повреждений.
• Термическая устойчивость важна для работы в переменных условиях.
• Защитные покрытия продлевают срок службы платы.

Стандарты сборки

Ты должен соблюдать международные стандарты при проектировании и сборке. Стандарт IPC‑2221 помогает правильно размещать элементы и выбирать материалы. МЭК‑60950–1 определяет безопасные расстояния между дорожками, что важно для устройств, работающих от сети. Соблюдение стандартов снижает количество брака и повышает надежность. Автоматизация и контроль на каждом этапе уменьшают влияние человеческого фактора. Храни компоненты правильно и используй уникальные идентификаторы для отслеживания. Входной контроль и промежуточные проверки позволяют выявлять ошибки до сборки.

• Соблюдение стандартов снижает уровень брака.
• Автоматизация процессов уменьшает ошибки.
• Контроль хранения и проверка компонентов повышают надежность.
• Промежуточные проверки предотвращают отклонения в технологии.

Если ты хочешь, чтобы Блок питания PCB сборка работала долго, всегда следи за условиями эксплуатации и соблюдай стандарты.

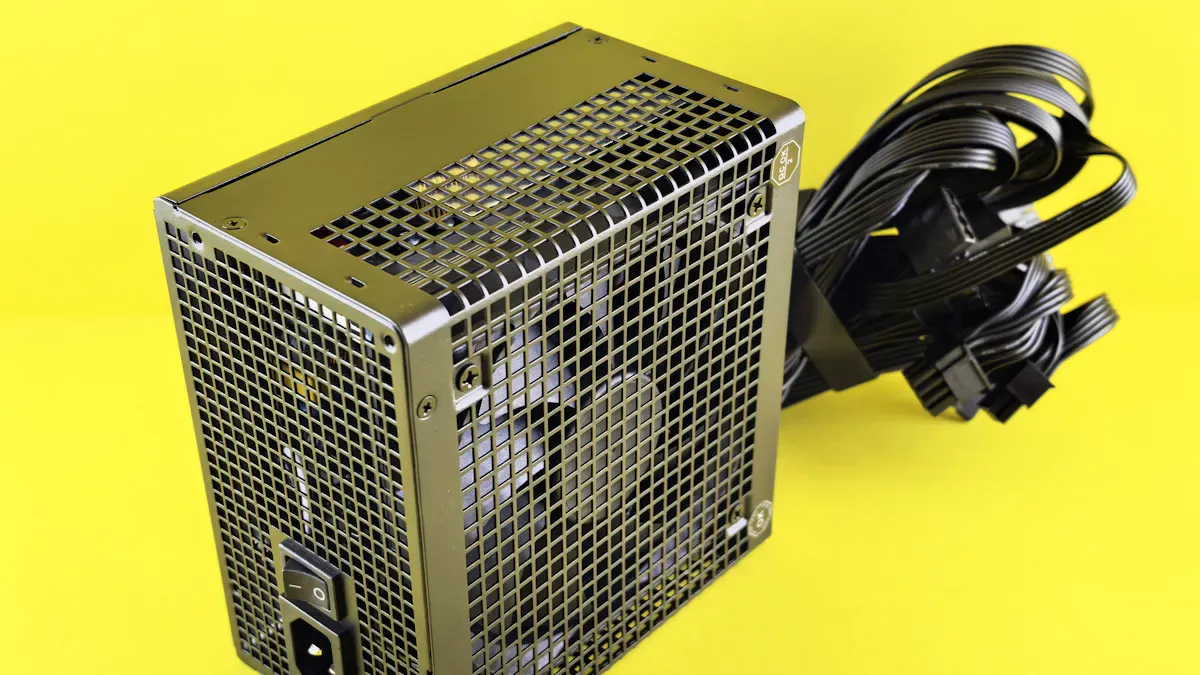

Как повысить надежность блока питания PCB сборка

Контроль качества пайки и монтажа

Ты можешь повысить надежность, если внедришь современные методы контроля качества пайки и монтажа. Используй автоматическую оптическую инспекцию (AOI), чтобы быстро находить дефекты на поверхности платы. Тестирование летающим зондом помогает выявлять проблемы с электрическими соединениями. Рентгеновский контроль позволяет анализировать скрытые паяные соединения, а внутрисхемное тестирование (ICT) проверяет работу компонентов на плате.

• AOI ускоряет проверку и снижает влияние человеческого фактора.
• Автоматизация контроля обеспечивает постоянный мониторинг 24/7.
• Ты снижаешь риск ошибок и ускоряешь процесс проверки.

Совет: Автоматизированный контроль пайки уменьшает количество дефектов и повышает стабильность работы устройства.

Расчет и проектирование дорожек

Ты должен правильно рассчитывать и проектировать дорожки. Разделяй плоскости питания и заземления, чтобы уменьшить шум и падение напряжения. Размещай развязывающие конденсаторы рядом с контактами питания. Располагай компоненты источника питания близко друг к другу, чтобы сократить длину дорожек и снизить паразитную индуктивность.

• Используй тепловые переходы и радиаторы для эффективного отвода тепла.
• Обеспечь хорошую вентиляцию для предотвращения перегрева.
• Оптимизация дорожек помогает избежать коротких замыканий и дефектов из-за перегрева.

Выбор компонентов и проверка стандартов

Ты должен выбирать только качественные компоненты с защитными функциями. Обращай внимание на наличие защиты от скачков напряжения и коротких замыканий. Предпочитай конденсаторы японских брендов — они служат дольше. Проверь уровень сертификации: Platinum и Titanium гарантируют высокую эффективность и стабильность.

• Проверяй компоненты на соответствие стандартам.
• Оценивай надежность и безопасность каждого элемента.
• Диагностируй возможные отказы заранее, чтобы избежать проблем в будущем.

Помни: правильный выбор компонентов и их проверка — залог долгой работы блока питания PCB сборка.

Тестирование и контроль на всех этапах

Ты должен проводить тестирование на каждом этапе производства. Функциональное тестирование (FCT) проверяет работу платы и программирование микросхем. AOI сравнивает изображение платы с эталоном и выявляет ошибки сразу после сборки. Регулярный контроль ускоряет процесс и повышает качество.

• Функциональное тестирование выявляет скрытые дефекты.
• AOI помогает быстро реагировать на проблемы.
• Автоматизация тестирования сокращает время проверки и увеличивает надежность.

:bulb: Регулярный контроль на всех этапах производства позволяет быстро выявлять и устранять ошибки, что напрямую влияет на надежность устройства.

Ты можешь обеспечить надежность блока питания, если внимательно относишься к сборке, проектированию и контролю. Стандарты и тестирование помогают избежать ошибок и продлить срок службы устройства.

Надежные блоки питания соответствуют строгим параметрам:

• Время задержки включения — не более 1 секунды при 230VAC.
• Время удержания напряжения — больше 5 мс при нагрузке.
• Выброс выходного напряжения — менее 5% от номинала.

Следи за качеством пайки, выбирай проверенные компоненты и регулярно тестируй устройство.

FAQ

Как проверить качество пайки на плате?

Ты можешь использовать лупу или микроскоп. Проверь, чтобы не было трещин, шариков припоя и мостиков между дорожками. Хорошее соединение выглядит блестящим и ровным.

Почему блок питания перегревается?

Ты часто видишь перегрев из-за плохого теплоотвода, узких дорожек или неправильного размещения компонентов. Проверь радиаторы и вентиляцию. Используй материалы с высокой теплопроводностью.

Какие компоненты выбирать для надежности?

Совет:
Выбирай конденсаторы японских брендов, MOSFET с запасом по току и сертифицированные разъемы. Проверь наличие защиты от скачков напряжения.

Как избежать коротких замыканий на плате?

Ты должен внимательно следить за чистотой платы. Удаляй остатки флюса и пыли. Используй автоматическую оптическую инспекцию для поиска дефектов.

Нужно ли тестировать плату после сборки?
