Почему FR4 предпочтителен для многослойных печатных плат

Материал fr4 стал стандартом для производства многослойных печатных плат благодаря сочетанию уникальных свойств. Ты можешь быть уверен, что его механическая прочность защищает плату от нагрузок и повреждений. Влага и химические вещества не разрушают структуру, а улучшенные электрические характеристики позволяют устройству работать стабильно. Посмотри на основные параметры, которые делают этот материал незаменимым:

Понимание этих свойств поможет тебе сделать правильный выбор для качественного конечного изделия.

Материал FR4: стандарт и свойства

Состав и структура

Ты часто сталкиваешься с печатными платами, которые должны работать долго и надежно. Материал fr4 стал основой для таких плат благодаря своему уникальному составу. В основе лежит стеклоткань, пропитанная эпоксидной смолой. Эта комбинация создает стеклотекстолит, который обладает важными свойствами:

• Электроизоляция защищает твои устройства от коротких замыканий.
• Высокая термостойкость позволяет плате работать при нагреве.
• Механическая прочность гарантирует долговечность даже при вибрациях и нагрузках.

Ты можешь выбрать разные виды материала fr4, чтобы получить нужные параметры для конкретной задачи. Например, существуют варианты без галогена или с повышенной температурой стеклования (Tg).

Материал fr4 применяется для разных типов плат, но особенно важен для многослойных конструкций. Ты можешь использовать его, когда нужна тонкая, но жесткая плата, или когда пространство ограничено, а гибкость не требуется. Массовое производство делает его доступным по цене.

Температурные режимы и огнестойкость

Ты должен знать, что материал fr4 выдерживает высокие температуры, что особенно важно для многослойных плат. Температура стеклования (Tg) определяет, при какой температуре плата сохраняет свои свойства. Вот основные значения:

• Стандартные платы FR4 работают при 130-150°C.
• Платы с высоким Tg выдерживают температуры выше 170°C.
• Типичная Tg для стандартных FR4 — 130-140°C.
• Средняя Tg — 150-160°C.
• Высокая Tg — выше 170°C.

Высокая температура стеклования помогает плате переживать термоциклирование и пайку без потери качества. Ты получаешь надежность даже при частых перепадах температуры.

Материал fr4 обладает отличной огнестойкостью. Он соответствует требованиям безопасности, потому что включает специальные добавки, например, бромсодержащие пластификаторы. Это защищает плату от возгорания при перегреве. Важно помнить, что fr4 устойчив к влажности и температурным изменениям, что улучшает эксплуатационные характеристики.

• FR4 обладает огнестойкостью, что соответствует требованиям безопасности.
• Материал устойчив к различным температурным и влажностным условиям.
• FR4 включает бромсодержащие пластификаторы для повышения огнестойкости.
• В сравнении с металлами, FR4 имеет ограничения по теплоотводу, но для большинства задач этого достаточно.

Ты выбираешь материал fr4 для многослойных плат, потому что он сочетает высокую температуру стеклования, низкое водопоглощение и хорошие диэлектрические свойства. Это гарантирует стабильную работу и надежность твоих устройств.

Электрические параметры

Электрические свойства играют ключевую роль в работе многослойных печатных плат. Ты должен понимать, как параметры материала влияют на передачу сигналов и надежность схем.

Диэлектрическая проницаемость

Диэлектрическая проницаемость показывает, как хорошо материал проводит электрическое поле. Для тебя важно знать, что этот параметр влияет на скорость и качество передачи сигналов. Материал fr4 имеет следующие значения диэлектрической проницаемости на разных частотах:

• При 1 МГц — 4.5
• При 1 ГГц — 4.25
• При 3 ГГц — 4

Когда частота растет, диэлектрическая проницаемость уменьшается. Это значит, что на высоких частотах передача сигнала может ухудшаться. Ты сталкиваешься с этим, если проектируешь платы для быстрой передачи данных. Снижение диэлектрической проницаемости усложняет работу с высокочастотными схемами. Также более высокая диэлектрическая постоянная у материала fr4 приводит к сужению ширины дорожек. Это увеличивает потери и может уменьшить эффективность работы платы на высоких частотах.

Обрати внимание: минимальные потери на материале важны для стабильной работы сложных схем. Если потери возрастают, система может работать хуже, особенно на высоких частотах.

Электрическая прочность

Электрическая прочность показывает, какое напряжение выдерживает материал без пробоя. Для многослойных плат этот параметр критичен, потому что ты хочешь избежать коротких замыканий и повреждений. Вот основные значения:

Ты можешь быть уверен, что материал fr4 защищает плату от пробоя даже при высоких напряжениях. Это особенно важно для сложных и ответственных устройств.

Существуют стандарты, которые определяют требования к электрической прочности:

Ты видишь, что соблюдение стандартов гарантирует безопасность и надежность работы твоих плат.

Механическая и термическая стойкость

Прочность и устойчивость к вибрациям

Ты часто сталкиваешься с ситуациями, когда плата подвергается механическим нагрузкам. Важно, чтобы она сохраняла форму и не разрушалась. Материал fr4 обладает высокой прочностью на растяжение и изгиб. Ты можешь использовать такие платы даже в условиях вибрации, например, в промышленном оборудовании или автомобильной электронике. Стекловолокно внутри платы выдерживает значительные нагрузки, а легкость конструкции снижает риск повреждений.

• Ты получаешь устойчивость к вибрациям благодаря прочности стекловолокна.
• Диэлектрические свойства предотвращают появление электрических помех.
• Коррозионная стойкость защищает плату от воздействия окружающей среды.

Прочность и стабильность размеров особенно важны для многослойных конструкций. Если плата деформируется, слои могут сместиться, что приведет к сбоям в работе устройства.

Тепловое расширение

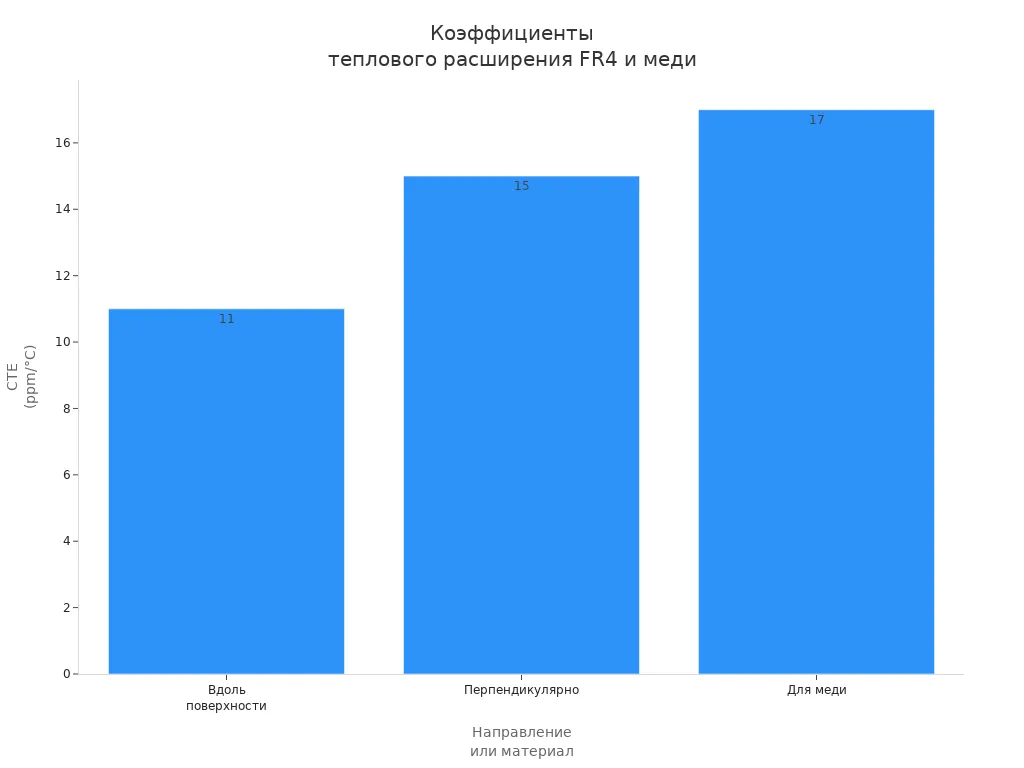

Ты должен учитывать тепловое расширение при проектировании многослойных плат. Каждый материал расширяется по-своему при нагреве. Если коэффициенты расширения сильно отличаются, дорожки могут разорваться или замкнуться. FR4 показывает низкое тепловое расширение, что помогает сохранять стабильность размеров платы.

Чем выше температура стеклования, тем меньше деформация платы. Ты видишь, что FR4 после 50 тепловых циклов деформируется менее чем на 0,1 мм, а аналогичный материал FR1 — на 0,3 мм. Это значит, что плата сохраняет свою форму даже при перепадах температуры.

Низкий коэффициент теплового расширения предотвращает появление трещин на медных дорожках. Ты получаешь надежную и долговечную плату, которая не теряет свои свойства при эксплуатации. Стабильность размеров облегчает сборку многослойных конструкций и повышает качество конечного изделия.

Ты выбираешь FR4 для многослойных плат, потому что он сочетает прочность, стабильность размеров и низкое тепловое расширение. Это обеспечивает надежную работу устройства даже в сложных условиях.

Эксплуатационная надежность

Влагостойкость и защита от отслаивания

Ты часто сталкиваешься с влажной средой или перепадами температуры, когда используешь многослойные печатные платы. Материал FR4 помогает защитить плату от влаги и предотвращает отслаивание слоев. Влагопоглощение FR4 не превышает 0,8% по массе. Это значит, что даже при высокой влажности структура платы остается стабильной, а изоляция не теряет своих свойств.

Высокая температура стеклования и устойчивость к деформациям делают FR4 особенно надежным для многослойных конструкций. Ты можешь увидеть, как эти параметры влияют на защиту от отслаивания:

Обрати внимание: если материал плохо защищает от влаги, слои могут начать отслаиваться, а изоляция ухудшится. FR4 предотвращает эти проблемы и сохраняет надежность платы даже в сложных условиях.

Долговечность в эксплуатации

Ты выбираешь FR4, когда тебе нужна плата, которая прослужит долго. Материал сохраняет свои свойства даже после многократных циклов нагрева и охлаждения. Термические характеристики FR4 позволяют работать при температурах до 170–180 °C. Низкое тепловое расширение и стабильность размеров по оси Z предотвращают деформации и расслоение.

Ты можешь быть уверен в надежности FR4, потому что материал проходит строгие испытания:

• Температура стеклования (Tg) определяет, при каких условиях плата сохраняет свои свойства.
• Температура деструкции (Td) показывает, когда начинается разрушение материала.
• Максимальная рабочая температура гарантирует, что плата будет работать без повреждений в течение всего срока службы.

Используя FR4, ты получаешь плату, которая выдерживает влагу, перепады температур и механические нагрузки. Это обеспечивает долгую и стабильную работу твоих электронных устройств.

Ты выбираешь FR4, когда тебе нужна стабильная работа, долговечность и безопасность многослойных печатных плат. Материал показывает высокую температуру стеклования, отличную термическую и химическую стойкость, а также низкое водопоглощение. Вот основные преимущества FR4:

• Высокая прочность и устойчивость к внешним воздействиям
• Отличная электропроводность и точная плоскостность поверхности
• Защита от коррозии и долговечность

FR4 — проверенный стандарт для современных электронных устройств. Ты получаешь надежное качество и уверенность в работе своих плат.
