Что такое сборка гибких печатных плат и где она применяется

Вы сталкиваетесь с сборка гибких печатных плат, когда ищете компактные и легкие решения для современной электроники. Гибкая печатная плата отличается тем, что может изгибаться и принимать сложные формы, сочетая гибкие и жесткие участки для надежности. Такой тип платы применяют в носимых устройствах, автомобильной электронике, медицинских приборах и телекоммуникациях. В последние месяцы растет спрос на многослойные и гибридные платы, особенно для прототипирования и малых серий.

Основные Выводы

• Гибкие печатные платы (Flex PCB) обеспечивают компактность и легкость, что делает их идеальными для носимых устройств и медицинской электроники.
• Использование полиимидных материалов повышает термостойкость и надежность плат, особенно в сложных условиях эксплуатации.
• Гибкие платы позволяют создавать устройства с уникальными формами и минимальным количеством соединений, что снижает риск поломки.
• Процесс сборки гибких плат требует тщательной подготовки и тестирования, чтобы гарантировать высокое качество и надежность.
• Гибкие печатные платы находят применение в различных отраслях, включая бытовую электронику, медицину, автомобильную и аэрокосмическую промышленность.

Что такое Flex PCB

Основные характеристики

Гибкая печатная плата (Flex PCB) открывает новые возможности для создания компактных и легких электронных устройств. Ты можешь использовать такие платы там, где требуется нестандартная форма или изгиб. Вот основные особенности, которые отличают гибкие платы:

• Гибкость и адаптивность конструкции. Ты можешь изгибать плату, чтобы она подходила под корпус устройства.
• Возможность трёхмерной компоновки. Это важно для носимой электроники и медицинских приборов.
• Снижение количества соединительных элементов. Ты упрощаешь конструкцию и повышаешь надежность.
• Лёгкость и компактность. Гибкая плата занимает меньше места, что удобно для сложных форматов.

Материалы играют ключевую роль. Чаще всего ты встретишь полиимид (PI) и полиэстер (PET). Полиимид отличается высокой прочностью и термостойкостью, что позволяет использовать его для пайки и многократных изгибов. Полиэстер применяется реже, потому что он хуже переносит высокие температуры.

Совет: Если тебе нужна плата для сложных условий, выбирай полиимид. Он выдерживает высокие температуры и частые изгибы.

Отличия от жестких плат

Ты заметишь, что гибкие платы отличаются от жестких не только по материалу, но и по конструкции. Вот основные различия:

Гибкая плата позволяет тебе создавать устройства с необычной формой. Ты можешь уменьшить количество соединений, что снижает риск поломки. Жесткая плата лучше подходит для стандартных корпусов и массового производства, но она не даст тебе такой свободы в дизайне.

Если ты хочешь сделать устройство легким, компактным и надежным, гибкая печатная плата станет отличным выбором.

Конструкция гибкой печатной платы

Многослойная структура

Ты можешь встретить гибкие печатные платы с разным количеством слоев. Многослойная структура позволяет разместить больше проводников и компонентов на ограниченной площади. В основе конструкции лежат такие элементы:

• Базовый материал (чаще всего полиимид или лавсан)
• Адгезив (клей, который соединяет слои)
• Металлическая фольга (обычно медная)
• Защитные покрытия

Полиимид и лавсан обеспечивают гибкость и прочность. Металлическая фольга создает проводящие дорожки. Адгезив скрепляет все слои между собой. Защитные покрытия защищают плату от влаги и механических повреждений.

Производители часто используют биоразлагаемые подложки и бессвинцовые процессы. Это снижает вред для окружающей среды. При производстве гибких плат образуются химические отходы, поэтому важно использовать современные очистные технологии.

Односторонние и многослойные платы

Ты можешь выбрать одностороннюю или многослойную плату в зависимости от задачи. Посмотри на основные отличия:

Односторонние платы подходят для простых устройств. Многослойные платы используют в сложной электронике, где важна высокая плотность монтажа и надежность.

Пластина жесткости и поддержка компонентов

Гибкая плата легко изгибается, но иногда тебе нужна жесткая область для установки компонентов. Здесь помогает пластина жесткости. Она выполняет такие функции:

• Придает необходимую жесткость гибким областям
• Позволяет устанавливать компоненты на гибкой части платы
• Может быть выполнена из проводящих или непроводящих материалов

Если ты монтируешь мелкие компоненты или BGA-корпуса, пластина жесткости обеспечивает стабильность и точность пайки. Без нее гибкая часть может деформироваться, что приведет к ошибкам монтажа.

Совет: Используй пластины жесткости для сложных и миниатюрных компонентов. Это повысит надежность и упростит сборку.

Этапы сборка гибких печатных плат

Подготовка и проектирование

Ты начинаешь процесс сборка гибких печатных плат с тщательной подготовки. Каждый этап проектирования влияет на качество и надежность будущей платы. Вот как выглядит этот процесс:

1. Сбор и анализ требований. Ты определяешь, какие функции должна выполнять плата.
2. Создание принципиальной схемы. Ты рисуешь схему соединений между компонентами.
3. Выбор компонентов и материалов. Ты подбираешь детали и основываешься на условиях эксплуатации.
4. Разработка топологии платы (трассировка). Ты размещаешь дорожки и компоненты на макете.
5. Моделирование и проверка проекта. Ты используешь специальные программы для проверки ошибок.
6. Подготовка производственной документации. Ты оформляешь файлы для производства.
7. Прототипирование и тестирование. Ты создаёшь первый образец и проверяешь его работу.

Совет: На этапе проектирования обязательно учитывай трехмерную структуру платы. Это поможет избежать ошибок при монтаже и обеспечит правильную работу устройства.

Нанесение паяльной пасты

Следующий шаг — нанесение паяльной пасты на контактные площадки. Ты можешь выбрать один из двух методов:

• Трафаретная печать. Этот способ подходит для серийного производства. Ты используешь трафарет, чтобы равномерно нанести пасту на все нужные участки.
• Дозирование с помощью шприц-дозаторов. Этот метод удобен для прототипов и нестандартных плат. Ты наносишь пасту только на выбранные площадки.

Обрати внимание: Гибкая плата легко деформируется. Для поддержки часто используют пластину жесткости, чтобы избежать смещения пасты и компонентов.

Монтаж компонентов

Теперь ты размещаешь электронные компоненты на плате. Этот этап требует особой аккуратности, потому что гибкая основа может изгибаться и смещаться. Вот с какими сложностями ты можешь столкнуться:

• Недостаточное заполнение монтажного отверстия припоем. Это часто происходит из-за высокой теплоёмкости платы, особенно на цепях питания и заземления.
• Перегрев компонентов.
• Перегрев самой платы в области пайки.

Используй пластины жесткости для поддержки гибкой платы. Это поможет избежать деформации и повысит точность монтажа.

Пайка

Пайка — важный этап сборка гибких печатных плат. Ты должен учитывать особенности гибких материалов:

• Для гибких печатных плат нужна специальная оснастка для монтажа.
• Иногда платы обрезают по контуру с перемычками, чтобы упростить обработку.
• Влага в диэлектрике может привести к вздутию и разрушению платы при пайке. Перед пайкой плата должна пройти сушку.
• Полиимидные пленки быстро нагреваются при инфракрасной пайке. Ты должен быть осторожен, чтобы не перегреть плату.

Совет: Перед пайкой всегда суши гибкую плату дольше, чем жесткую. Это снизит риск повреждений.

Тестирование

После сборки ты обязательно проверяешь качество сборка гибких печатных плат. Для этого используют разные методы:

• Визуальный осмотр. Ты ищешь видимые дефекты и повреждения.
• Автоматическая оптическая инспекция (AOI). Специальные камеры анализируют качество монтажа.
• Рентгеновский контроль. Ты видишь скрытые дефекты под корпусами компонентов.
• Тестирование летающими зондами. Два или четыре подвижных зонда проверяют электрические соединения дорожек, контактных площадок и переходных отверстий.
• Электрические тесты. Ты убеждаешься, что все цепи работают правильно.

Помни: Качественное тестирование — залог надежной работы твоей гибкой печатной платы.

сборка гибких печатных плат требует внимания на каждом этапе. Ты должен учитывать особенности гибких материалов, использовать пластины жесткости и тщательно тестировать готовое изделие. Такой подход обеспечивает высокое качество и надежность даже в самых сложных устройствах.

Преимущества сборка гибких печатных плат

Гибкость и компактность

Ты можешь использовать гибкие печатные платы там, где важны компактность и малый вес. Такая конструкция позволяет создавать устройства с минимальными размерами. Гибкая плата легко изгибается, повторяет форму корпуса и не нарушает работу схемы. Ты получаешь больше свободы при проектировании, потому что гибкая основа адаптируется к любым изгибам и углам.

• Эластичность. Ты можешь изгибать плату, чтобы она подходила к сложным формам.
• Малый вес. Гибкая плата легче и тоньше, чем обычная жесткая.
• Устойчивость к физическим нагрузкам. Плата выдерживает удары и вибрацию, не теряя работоспособности.

Совет: Если ты проектируешь носимое устройство или компактный медицинский прибор, выбирай гибкую плату. Она поможет уменьшить вес и размер изделия.

Надежность

Ты повышаешь надежность устройства, когда используешь сборка гибких печатных плат. Гибкая плата снижает количество соединительных элементов, что уменьшает риск поломки. Ты можешь разместить компоненты ближе друг к другу, чтобы сократить длину проводников. Это снижает вероятность возникновения помех и потери сигнала.

Гибкая конструкция лучше переносит механические нагрузки. Ты защищаешь электронную схему от повреждений при ударах и вибрациях. Плата сохраняет целостность даже при частых изгибах. Ты можешь использовать гибкие платы в условиях, где обычные платы быстро выходят из строя.

Обрати внимание: Надежность гибкой платы особенно важна для медицинских и автомобильных устройств, где сбои недопустимы.

Возможности для сложных конструкций

Ты открываешь новые горизонты для проектирования, когда выбираешь гибкую плату. Гибкие схемы подходят для сложных конфигураций, которые невозможно реализовать на жестких платах. Ты можешь создавать платы с вырезами, дугами и нестандартными границами. Это важно для устройств с уникальной формой корпуса.

• Ты проектируешь схемы для сложных конфигураций.
• Ты используешь платы в агрессивных условиях.
• Ты комбинируешь одиночные и двойные соединения.
• Ты реализуешь комплексные соединения и экранирование.

Сложные конструктивы, которые было практически невозможно получить с помощью жестких плат, легко создаются в гибких схемах.

Ты можешь создавать устройства с трехмерной компоновкой, где компоненты размещаются на разных уровнях. Гибкая плата позволяет соединять элементы в труднодоступных местах. Ты получаешь больше возможностей для инноваций и уникальных решений.

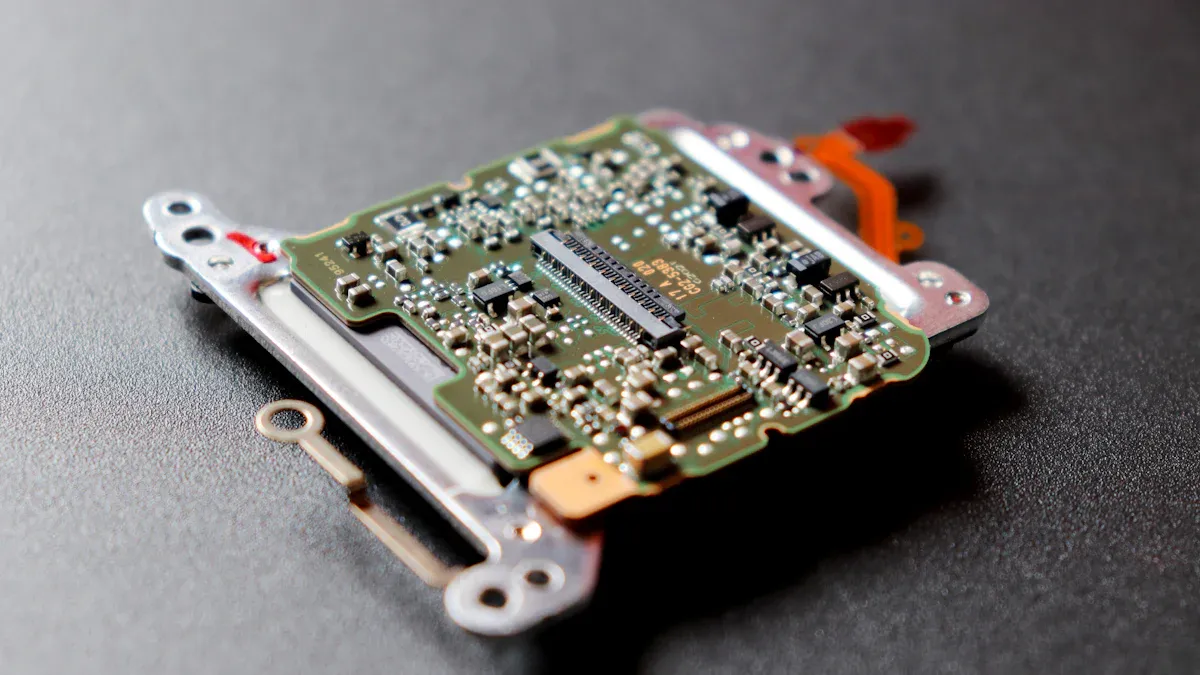

Сферы применения гибких печатных плат

Бытовая электроника

Ты встречаешь гибкие печатные платы в самых популярных устройствах, которыми пользуешься каждый день. Производители выбирают такие платы для компактных корпусов и сложных форм. Вот примеры, где гибкая плата играет ключевую роль:

• Мобильные телефоны
• Персональные компьютеры
• Цифровые камеры
• Игровые консоли
• Принтеры и сканеры
• Сенсорные панели и дисплеи
• Навигационные системы

Гибкая плата помогает уменьшить вес устройства и упростить внутреннюю компоновку. Ты получаешь более надежную работу и меньшее количество соединительных элементов.

Совет: Если ты проектируешь новое электронное устройство, гибкая плата позволит реализовать тонкий корпус и сложную форму.

Медицина

В медицинских приборах гибкая печатная плата обеспечивает высокую надежность и безопасность. Ты используешь такие платы в носимых и портативных устройствах, где важны компактность и легкость. Вот основные требования к платам для медицины:

• Повышенная надежность
• Компактная и легкая конструкция
• Улучшенная целостность сигналов
• Повышенная прочность

1. Безотказная работа при любых условиях
2. Стабильность параметров и точность передачи сигналов
3. Долговечность и устойчивость к перепадам температуры и влаге
4. Высококачественные диэлектрики и усиленные медные слои

Ты можешь использовать гибкие платы в кардиомониторах, слуховых аппаратах, диагностических системах. Надежность платы снижает риск отказа, а компактность облегчает использование прибора пациентом.

Автомобильная промышленность

В автомобилях гибкие печатные платы помогают создавать компактные и легкие электронные системы. Ты можешь использовать их для соединения датчиков, дисплеев, управляющих модулей. Посмотри на преимущества гибких плат в автоиндустрии:

Ты получаешь надежную работу электроники даже в сложных условиях эксплуатации автомобиля.

Аэрокосмическая отрасль

В космических и авиационных системах гибкая печатная плата помогает снизить вес и оптимизировать внутреннее пространство. Ты используешь такие платы для навигационных систем, датчиков, управляющих модулей. Вот основные особенности применения:

Ты выбираешь полиамидные материалы для гибких модификаций. Гибкая плата снижает стоимость и облегчает монтаж. Материалы с низким коэффициентом термического расширения уменьшают риск образования микротрещин, что особенно важно для тяжелых компонентов.

Применяя гибкие печатные платы, ты повышаешь надежность и эффективность аэрокосмических систем.

Ты видишь, как гибкие печатные платы меняют современные технологии. Они дают универсальность и компактность, что важно для миниатюрных устройств. Ты используешь их в медицине, транспорте, бытовой электронике и аэрокосмической отрасли.

Сегодня рынок гибких плат растет быстрее традиционных — спрос увеличивается более чем на 15% в год. Ты видишь перспективы в электромобилях и носимых устройствах. Производство требует специальных знаний, но развитие технологий открывает новые возможности.

FAQ

Как выбрать материал для гибкой печатной платы?

Ты можешь выбрать полиимид, если нужна высокая термостойкость и прочность. Полиэстер подойдет для простых задач. Оцени условия эксплуатации и требования к гибкости.

Совет: Для сложных условий всегда используй полиимид.

Можно ли паять гибкую плату обычным способом?

Ты можешь паять гибкую плату, но тебе нужно использовать специальные оснастки и сушить плату перед пайкой. Это снизит риск повреждений и вздутия.

Какие компоненты лучше размещать на жесткой части платы?

Ты можешь устанавливать мелкие компоненты, BGA и микросхемы на жесткой части. Это повысит точность монтажа и надежность соединений.

Где чаще всего применяют гибкие печатные платы?

Ты встретишь гибкие платы в мобильных устройствах, медицинских приборах, автомобилях и космической технике. Гибкая плата помогает уменьшить вес и размер устройства.

Гибкие платы делают электронику компактной и надежной.
