Определение многослойных печатных плат и их особенности

Многослойные печатные платa встречаются в самых разных электронных устройствах. Такая многослойная печатная платa состоит из нескольких слоев, что позволяет разместить больше компонентов на меньшей площади. В отличие от однослойных и двухслойных вариантов, многослойные печатные платa идеально подходят для сложных схем и крупносерийного производства. Сегодня многослойные печатные платa широко используются в современной электронике, где особенно важны компактность, надежность и точность работы даже в суровых условиях.

Основные Выводы

• Многослойные печатные платы позволяют размещать больше компонентов на меньшей площади, что делает устройства компактнее.
• Выбор количества слоев зависит от сложности схемы; KING FIELD предлагает платы от 1 до 40 слоев.
• Многослойные платы обеспечивают надежную работу в сложных условиях, снижая уровень электромагнитных помех.
• Использование качественных материалов, таких как FR4 High Tg, повышает термостойкость и стабильность работы плат.
• Многослойные платы находят применение в медицине, автомобилях и бытовой технике, обеспечивая высокую производительность и надежность.

Что такое многослойные печатные платы

Основные характеристики

Когда вы сталкиваетесь с современными электронными устройствами, вы часто используете многослойные печатные платa. Такие платы состоят из нескольких чередующихся слоев проводящего материала и изоляции. Каждый слой выполняет свою функцию и помогает разместить сложные схемы на небольшой площади.

Вы можете выбрать плату с нужным количеством слоев — от 1 до 40, если заказываете у KING FIELD. Это удобно, когда проект требует особых параметров по толщине, материалу или компоновке. Многослойные печатные платa позволяют создавать компактные устройства с высокой плотностью компонентов.

Обратите внимание: многослойные платы обеспечивают надежную работу даже при высоких нагрузках и сложных условиях эксплуатации.

Основные характеристики многослойных печатных плат включают:

• Возможность вертикальной маршрутизации, что экономит место и сокращает длину проводников.
• Высокую плотность монтажа и интеграции компонентов.
• Улучшенные электрические свойства за счет коротких трасс.
• Надежные силовые и заземляющие плоскости, которые снижают уровень помех.
• Совместимость с разными типами монтажа — поверхностным и в отверстия.

Вы получаете плату, которая подходит для сложных схем и обеспечивает стабильную работу оборудования.

Отличия от других видов

Многослойные печатные платa отличаются от однослойных и двухслойных плат своей структурой и возможностями. Если вы используете однослойную плату, то все проводники находятся только на одной стороне. В двухслойной плате проводники размещаются с обеих сторон, а соединения выполняются через сквозные отверстия.

В многослойных платах каждый слой чередуется: сначала идет диэлектрик, затем проводящий рисунок. Все слои спрессованы в единое основание. Для соединения между слоями используются специальные переходные отверстия. Это позволяет создавать трехмерные схемы и размещать больше компонентов на ограниченной площади.

• Многослойные платы имеют от четырех до сорока и более слоев.
• В таких платах можно реализовать сложные соединения, которые невозможны в одно- и двухслойных вариантах.
• Вы получаете плату, которая лучше защищена от электромагнитных помех и перегрева.

Используя многослойные печатные платa, вы можете создавать компактные, надежные и эффективные электронные устройства для самых разных задач.

Конструкция и производство

Слои и материалы

Когда ты изучаешь устройство многослойной печатной платы, ты видишь, что она похожа на сэндвич. Внутри платы чередуются проводящие и изоляционные слои. Каждый слой выполняет свою задачу: сигнальные слои передают данные, а слои питания и земли обеспечивают стабильную работу схемы. Между ними находятся диэлектрические материалы, которые изолируют проводники друг от друга.

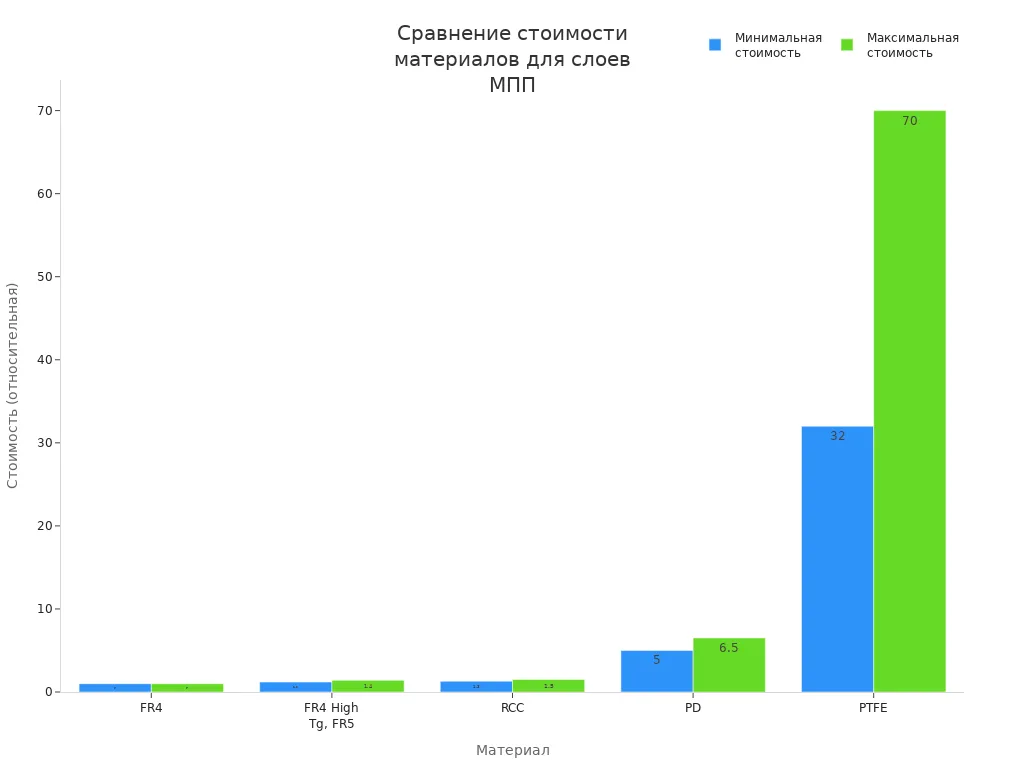

Для изготовления слоев используют разные материалы. Самый популярный — FR4. Он состоит из эпоксидной смолы и стекловолокна. Если тебе нужна высокая термостойкость, выбирай FR4 High Tg или FR5. Для гибких плат используют полиимид. В сложных и дорогих устройствах применяют PTFE. Вот таблица, которая поможет тебе сравнить основные материалы:

Совет: если ты выбираешь материал для платы, обрати внимание на температуру стеклования (Tg) и стоимость.

Технология KING FIELD

Компания KING FIELD использует современные технологии для производства многослойных печатных плат. Ты можешь быть уверен в качестве, потому что на каждом этапе идет строгий контроль. Производство ведется на высокоточном оборудовании. Все платы соответствуют международным стандартам, например, ГОСТ Р 55490-2013 и ГОСТ 23752-79.

Вот основные технологии KING FIELD:

Ты можешь заказать плату с нужным количеством слоев и индивидуальными параметрами. KING FIELD быстро выполняет заказы, потому что процессы оптимизированы. Это значит, что ты получаешь надежную плату в короткие сроки, даже если проект сложный.

Примечание: многослойные печатные платa от KING FIELD подходят для работы в самых разных условиях и выдерживают высокие нагрузки.

Преимущества многослойных печатных плат

Технические плюсы

Ты часто видишь, как современные устройства становятся всё меньше и умнее. Многослойные печатные платa помогают инженерам создавать компактные и функциональные схемы. Благодаря нескольким слоям, ты можешь разместить больше компонентов на одной плате и уменьшить размеры устройства. Это особенно важно для смартфонов, ноутбуков и носимой электроники.

Вот основные технические преимущества многослойных плат:

• Ты получаешь высокую плотность соединений, что уменьшает размеры устройств.
• Платы обеспечивают механическое и электрическое соединение компонентов, что делает схемы компактными.
• Многослойные платы улучшают электромагнитную совместимость и снижают потери сигнала.

Совет: если ты хочешь, чтобы твое устройство работало стабильно и не зависело от помех, выбирай многослойные платы.

Преимущества KING FIELD

С KING FIELD ты получаешь не только стандартные решения, но и индивидуальный подход к каждому проекту. Компания предлагает гибкие настройки по количеству слоев, материалам и компоновке. Это позволяет адаптировать плату под твои задачи.

Ты можешь быть уверен в качестве, потому что KING FIELD тщательно контролирует каждый этап производства. Компания быстро выполняет даже сложные заказы и всегда учитывает твои требования. Многослойные печатные платa от KING FIELD работают надежно даже в сложных условиях и подходят для самых разных сфер.

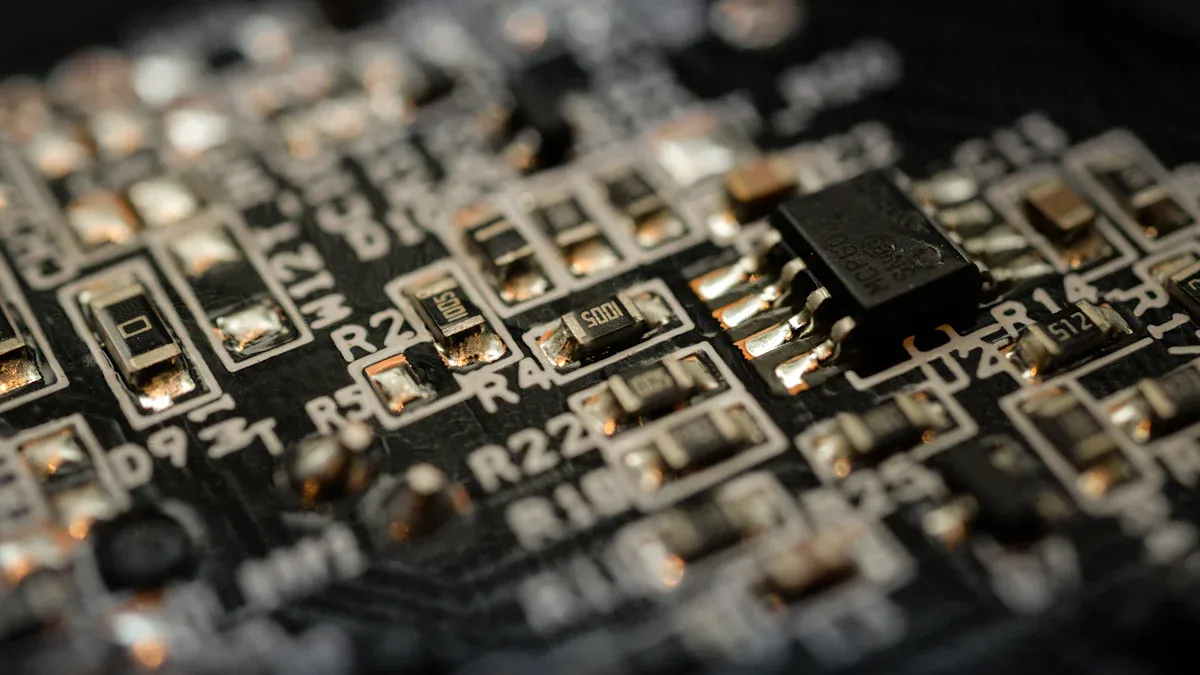

Применение многослойных печатных плат

Промышленность и медицина

Ты часто встречаешь многослойные печатные платы в промышленном оборудовании и медицинских приборах. Такие платы используют на стеклоэпоксидной основе, потому что они обеспечивают стабильную работу даже при высоких нагрузках. В промышленности многослойные платы применяют для автоматизации, управления и связи. Они входят в состав сложных систем, где важна точность и надежность.

Нельзя иметь плату, которая работает время от времени или даже довольно часто. Она должна работать с первого раза и каждый раз после этого. Это особенно важно для критически важных компонентов, таких как платы, которые изготавливаются для аэрокосмической промышленности.

В медицинских устройствах ты найдёшь многослойные платы в таких приборах, как:

• анализаторы крови и мочи
• аппараты ЭКГ и ЭЭГ
• ультразвуковые системы
• лабораторные тестовые платформы
• мониторы пациента
• инфузионные насосы
• дефибрилляторы

KING FIELD предлагает платы, которые проходят строгий контроль качества. Ты можешь быть уверен, что оборудование будет работать стабильно даже в критических условиях.

Автомобильная и бытовая техника

В автомобильной электронике многослойные платы обеспечивают компактность и высокую производительность. Ты встретишь их в системах помощи водителю, информационно-развлекательных комплексах и блоках управления двигателем. Такие платы должны выдерживать высокие температуры и сохранять целостность сигнала.

В бытовой технике многослойные платы помогают создавать компактные и сложные устройства. Они уменьшают размеры приборов, улучшают экранирование и снижают электромагнитные помехи. Ты используешь такие платы в смартфонах, планшетах, телевизорах и умных бытовых устройствах.

• Компактность: компоненты размещаются плотнее, устройство становится меньше.
• Сложность схем: можно реализовать современные функции.
• Снижение помех: дополнительные слои защищают сигналы.
• Надежность: платы работают стабильно даже при перепадах температуры.

KING FIELD гарантирует, что многослойные платы сохраняют работоспособность даже в самых сложных условиях эксплуатации. Ты получаешь надежное решение для любой сферы применения.

Ты видишь, что многослойные печатные платы делают устройства компактнее и надежнее. Они обеспечивают высокую плотность монтажа, уменьшают помехи и выдерживают сложные условия. Используй такие платы, если важны экономия пространства, стойкость к вибрациям и сложные схемы. Обрати внимание на количество слоев и ширину проводников при выборе. Многослойные платы встречаются в смартфонах, автомобилях, медицинских приборах. Подумай, где ты сталкиваешься с такими технологиями каждый день.

Вопросы и ответы

Как выбрать количество слоев для многослойной платы?

Ты определяешь количество слоев по сложности схемы и требованиям к плотности монтажа. Если проект сложный, выбирай больше слоев. KING FIELD предлагает платы от 1 до 40 слоев.

Какие материалы лучше использовать для медицинских устройств?

Совет: Для медицинских приборов выбирай FR4 High Tg или полиимид. Эти материалы обеспечивают стабильную работу и высокую термостойкость.

Почему важен контроль качества при производстве плат?

Контроль качества помогает тебе избежать ошибок и получить надежную плату. KING FIELD проверяет каждую плату на всех этапах, чтобы ты был уверен в стабильной работе устройства.

Где применяются многослойные печатные платы?

Ты встречаешь такие платы в разных устройствах каждый день.
