Условия эксплуатации определяют надежность автомобильных печатных плат. Основные внешние воздействия включают:

• высокие и низкие температуры
• влажность
• вибрации
• загрязнения
• перепады напряжения

Электромагнитные помехи часто приводят к сбоям, особенно при неправильном проектировании возвратных трактов и высоких значениях dV/dt или dI/dt от DC/DC-преобразователей и цифровой логики. Современные автомобили используют сложные мультимедийные системы, поэтому проблемы надежности автомобильных ПХД могут нарушить работу электроники и снизить общий уровень безопасности.

Основные Выводы

• Условия эксплуатации, такие как температура и влажность, напрямую влияют на срок службы автомобильных ПХД.
• Регулярное обслуживание и контроль качества помогают выявить проблемы на ранних стадиях и продлить срок службы электроники.
• Использование надежных материалов и защитных покрытий значительно снижает риск отказов и повышает надежность плат.
• Вибрации и загрязнения могут привести к механическим повреждениям и коррозии, что негативно сказывается на работе мультимедийных систем.
• Своевременное выявление и устранение неисправностей повышает безопасность и комфорт при эксплуатации автомобиля.

Факторы воздействия

Температура

Температурные колебания оказывают значительное влияние на надежность автомобильных ПХД. Платы в автомобилях должны выдерживать температуры до 125–150°C. Термоциклические испытания позволяют определить, как плата справляется с резкими изменениями температуры. Испытания на высокотемпературное старение показывают, насколько стабильно работают компоненты при длительном нагреве. Важно помнить, что критические температуры окружающей среды для автомобильных ПХД составляют от –40 до +55°C. При температуре корпуса диода выше 120°C начинается падение тока, что может привести к сбоям в работе мультимедийных и других электронных систем.

Температурные перегрузки часто становятся причиной выхода из строя сложных электронных модулей.

Влажность

Высокая влажность воздуха может привести к конденсации влаги внутри устройства. При быстром охлаждении после нагрева возникает оттаивание, что увеличивает риск коротких замыканий. Полимерные материалы, такие как полиамид PA6, способны впитывать влагу, что способствует её накоплению внутри корпуса. В результате повышается вероятность коррозии и отказов, особенно в миниатюрных и плотно упакованных мультимедийных системах.

Вибрации

Автомобильные ПХД подвергаются автоколебаниям и вынужденным колебаниям, которые вызывают накопление напряжений в деталях. Постепенное накопление повреждений приводит к усталости металла и образованию трещин. Резонанс может вызвать резкое увеличение амплитуды колебаний, что приводит к деформациям и разрушению конструкции платы. Вибрации особенно опасны для соединений и пайки, что критично для надежности мультимедийных блоков.

Загрязнения

Наиболее опасные загрязнения для автомобильных ПХД включают угольную сажу, строительную пыль, частички резины, попутный нефтяной газ и мелкие твердые частицы из выхлопных газов. Загрязнения часто становятся причиной отказов в автомобильной электронике. Рост плотности компоновки и уменьшение размеров компонентов увеличивают вероятность сбоев. Современные методы анализа, такие как Фурье-спектроскопия, помогают выявлять опасные загрязнения на ранних этапах.

Перепады напряжения

Перепады напряжения могут привести к перегреву и повреждению ключевых компонентов, таких как микросхемы и трансформаторы. Кратковременные скачки напряжения вызывают сбои и перезагрузки устройств, что особенно критично для мультимедийных систем. Регулярные перепады ускоряют старение компонентов и сокращают срок службы ПХД.

Надежность автомобильной электроники во многом зависит от устойчивости к этим внешним воздействиям.

Проблемы надежности автомобильных ПХД

Современные автомобили используют сложные электронные системы, которые зависят от стабильной работы печатных плат. Проблемы надежности автомобильных ПХД проявляются в различных формах и могут существенно снизить общий индекс надежности транспортного средства. Особенно остро эти вопросы стоят для мультимедийных и информационных систем, где даже незначительный сбой приводит к потере функциональности.

Термические повреждения

Высокие температуры и резкие перепады часто вызывают термические повреждения. Платы подвергаются деформациям, перегреву компонентов и локальному плавлению дорожек. При длительном воздействии тепла происходит старение материалов, что снижает механическую прочность и увеличивает риск отслоения слоев. Термические повреждения приводят к появлению микротрещин, которые сложно обнаружить на ранних этапах. В результате такие дефекты становятся причиной внезапных отказов мультимедийных блоков и других электронных модулей.

Коррозия и окисление

Коррозия и окисление считаются одними из самых опасных процессов для автомобильных ПХД. В условиях высокой влажности коррозия становится значительной причиной выхода из строя плат. Наиболее опасные процессы включают:

• Электрохимическую коррозию, возникающую из-за разности потенциалов между металлами в присутствии электролита.
• Межкристаллитную и внутрикристаллитную коррозию, которая снижает прочность изделия, оставаясь незаметной внешне.
• Коррозию алюминиевых деталей, возникающую при образовании гальванических пар.

Коррозия вызывает снижение надежности и сокращение срока службы электронных устройств. Продукты коррозии приводят к разрывам, коротким замыканиям и другим видам отказов. Проблемы надежности автомобильных ПХД, связанные с коррозией, часто проявляются в самых ответственных узлах, что негативно сказывается на работе мультимедийных систем.

Механические разрушения

Вибрации, удары и постоянные механические нагрузки приводят к разрушению дорожек, пайки и соединений. Механические разрушения проявляются в виде трещин, отслоений и обрывов проводников. Особенно уязвимы зоны с высокой плотностью монтажа и миниатюрные компоненты. Повреждения такого рода часто остаются незамеченными до момента полного отказа устройства. Проблемы надежности автомобильных ПХД, вызванные механическими разрушениями, приводят к перебоям в работе информационных и развлекательных систем.

Сбои в работе электроники

Сбои в работе электроники тесно связаны с отказами ПХД. Наиболее частые проблемы включают:

• Коррозию проводов, вызывающую частичный отказ электрических систем.
• Несоответствие версий программного обеспечения, особенно на новых автомобилях.
• Проблемы со штатной сигнализацией, включая потерю кодировки ключа.
• Падение или повышение напряжения в бортовой сети, что негативно сказывается на электронике.
• Разрушение дорожек печатных плат из-за вибраций или влаги.
• Обрыв проводов, способный вызвать короткое замыкание и отключение оборудования.

Проблемы надежности автомобильных ПХД отражаются на общем уровне безопасности и комфорта. Сбои в мультимедийных и информационных системах снижают пользовательский опыт и могут привести к необходимости дорогостоящего ремонта.

Надежность автомобильной электроники напрямую зависит от своевременного выявления и устранения типовых неисправностей, связанных с условиями эксплуатации.

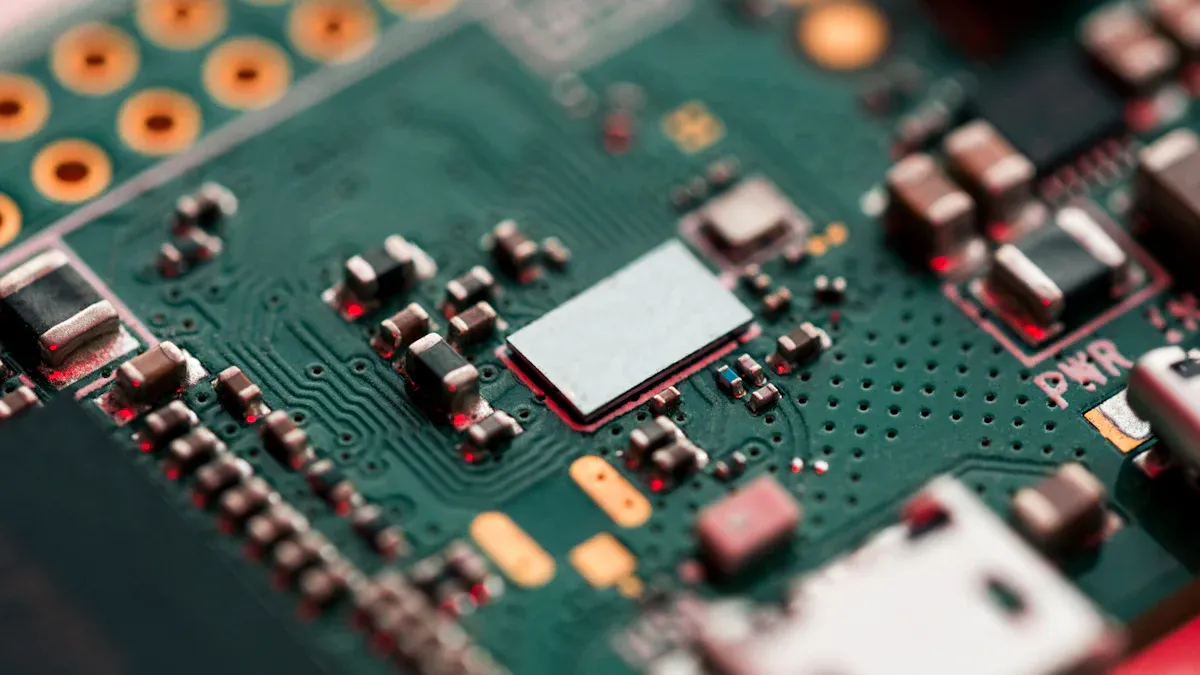

Влияние условий эксплуатации

Снижение срока службы ПХД

Условия эксплуатации оказывают прямое влияние на срок службы автомобильных печатных плат. Высокая влажность и агрессивные пары вызывают коррозию, что ухудшает проводимость дорожек. Электромиграция, возникающая при высоких токах и температурах, приводит к образованию пустот и коротким замыканиям. Механические нагрузки, такие как вибрация и удары, вызывают усталость компонентов и разъемов. В результате срок службы ПХД сокращается, а проблемы надежности автомобильных ПХД становятся более выраженными.

• Высокая влажность ускоряет коррозию.
• Электромиграция приводит к дефектам дорожек.
• Вибрации вызывают усталость и разрушение соединений.

Рост числа отказов

Изменение условий эксплуатации увеличивает вероятность отказов печатных плат. Высокая влажность и резкие температурные изменения способствуют образованию дендритов и электрохимической миграции. В условиях солевого тумана число отказов возрастает. Быстрые и частые смены температуры окружающей среды вызывают деформацию защитного покрытия и появление трещин.

1. Эксплуатация техники в влажном субтропическом климате показывает недостаточную защищенность электроники.
2. Анализ отказов подтверждает связь с климатическими условиями, а не с качеством защитного покрытия.

Электрохимическая миграция возникает при разности потенциалов между проводниками, загрязнениях на поверхности и конденсированной влаге. Это создает условия для коротких замыканий и увеличивает число отказов.

Рост числа отказов снижает надежность мультимедийных и информационных систем автомобиля.

Влияние на программные сбои

Условия эксплуатации влияют не только на физическое состояние ПХД, но и на работу программного обеспечения. Перепады напряжения, вызванные внешними факторами, приводят к сбоям в работе микроконтроллеров и памяти. Влажность и загрязнения могут вызвать некорректную работу датчиков, что приводит к ошибкам в программных алгоритмах. Проблемы надежности автомобильных ПХД отражаются на стабильности работы электронных систем, увеличивая риск программных сбоев.

Надежность автомобильной электроники зависит от устойчивости к внешним воздействиям и своевременного обслуживания.

Повышение надежности ПХД

Выбор материалов

Инженеры уделяют особое внимание выбору материалов для автомобильных ПХД. Надежные материалы обеспечивают стабильную работу плат даже в сложных условиях. В таблице представлены популярные материалы, которые повышают электрическую и механическую стабильность изделий:

Использование современных материалов помогает снизить риск отказов и продлить срок службы автомобильной электроники.

Защитные покрытия

Защитные покрытия играют ключевую роль в сохранении работоспособности ПХД. Они предотвращают воздействие влаги, пыли и химических веществ. Наиболее эффективные покрытия:

• Эпоксидные покрытия: создают прочный барьер, но плохо переносят экстремальные температуры и вибрации.
• Силиконовые покрытия: отличаются гибкостью и химической стойкостью, подходят для защиты чувствительных компонентов.
• Полиуретановые покрытия: защищают от механических повреждений и коррозии.

DCA — модифицированное алкидное покрытие, которое защищает плату в широком диапазоне температур и устойчиво к химическим воздействиям. Это покрытие часто применяют в автомобильной и аэрокосмической промышленности.

Герметизация

Герметизация защищает ПХД от влаги и загрязнений. В автомобилях используют разные методы:

• Конформные покрытия
• Уплотнения
• Стратегии дренажа и вентиляции

Каждый метод помогает предотвратить попадание воды и пыли внутрь корпуса, что особенно важно для мультимедийных систем.

Контроль качества

Контроль качества начинается на этапе производства. Специалисты проводят визуальный осмотр, тестируют электрические параметры и проверяют герметичность. Использование автоматизированных систем контроля снижает вероятность дефектов. Регулярные проверки позволяют выявить слабые места и устранить их до установки платы в автомобиль.

Обслуживание

Обслуживание автомобильных ПХД включает регулярную чистку, проверку состояния покрытий и замену поврежденных компонентов. Технический персонал использует специальные средства для удаления загрязнений и влаги. Своевременное обслуживание продлевает срок службы плат и снижает риск отказов в работе мультимедийных и информационных систем.

Учет условий эксплуатации и профилактика повышают надежность автомобильных ПХД. Специалисты рекомендуют:

• выбирать качественные материалы;
• использовать защитные покрытия;
• проводить герметизацию;
• контролировать качество на всех этапах;
• регулярно обслуживать платы.

Регулярное обслуживание и грамотное проектирование увеличивают срок службы электроники. Внимательное отношение к электронным системам автомобиля снижает риск отказов и повышает безопасность.

FAQ

Как часто требуется обслуживание автомобильных ПХД?

Специалисты рекомендуют проводить осмотр и чистку ПХД не реже одного раза в год. Регулярное обслуживание помогает выявить ранние признаки износа и продлить срок службы электроники.

Какие материалы считаются самыми надежными для автомобильных ПХД?

Почему вибрации опасны для автомобильных плат?

Вибрации вызывают микротрещины, ослабляют пайку и разъемы. Это приводит к перебоям в работе мультимедийных и информационных систем.

Как защитить ПХД от влаги?

• Использовать герметизацию корпуса
• Применять защитные покрытия
• Следить за состоянием уплотнителей

Эти меры снижают риск коррозии и коротких замыканий.

Влияют ли перепады напряжения на программные сбои?

Перепады напряжения могут вызвать сбои микроконтроллеров и памяти. Это приводит к ошибкам в работе программного обеспечения и снижает надежность электронных систем.
